2908602
Distributeur OfficielSKU
PHX2908602
MPN
EMM 3-24DC/500AC-90-EXM-IFS
Weight
0.384 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series EMM

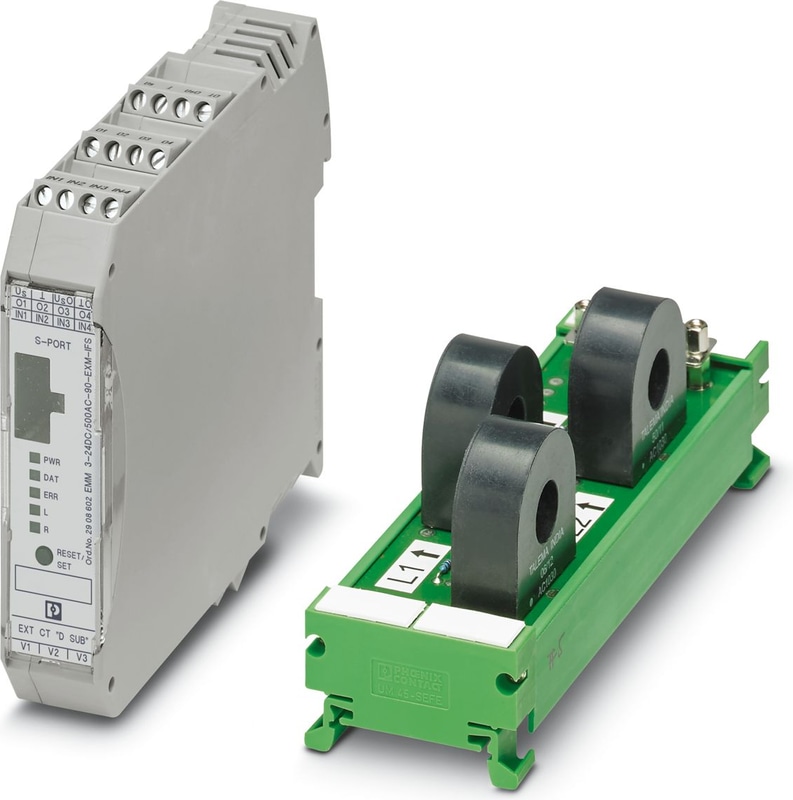

EMM 3-24DC/500AC-90-EXM-IFS - Gestion du moteur
Gestion électronique des machines pour le fonctionnement avec un transformateur de courant externe (90 A) - mesure précise de l'énergie/de la puissance active des moteurs, des machines ou d'autres récepteurs triphasés. Seuils de commutation/de signalisation paramétrables au choix Commander les câbles séparément.
Documents
Spécifications techniques
| Largeur | 22,5 mm |
| Largeur | 138 mm |
| Hauteur | 99 mm |
| Hauteur | 45 mm |
| Profondeur | 114,5 mm |
| Profondeur | 56 mm |
| Diamètre | 11 mm |
| Largeur | 22,5 mm |
| Hauteur | 99 mm |
| Profondeur | 114,5 mm |
| Désignation | Ext 90 CT |
| Largeur | 138 mm |
| Hauteur | 45 mm |
| Profondeur | 56 mm |
| Conducteur primaire rond (diamètre) | 11 mm |
| Température ambiante (fonctionnement) | -25 °C ... 50 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Degré de protection | IP20 |
| Nom de l'entrée | Alimentation de l'appareil |
| Tension d'alimentation nominale du circuit de commande US | 24 V DC |
| Plage de tension d'alimentation de contrôle | 19,2 V DC ... 30 V DC |
| Courant nominal d'alimentation de commande IS | < 33 mA |
| Nom de l'entrée | Entrées numériques |
| Nombre d'entrées | 4 (IN1 - IN4) |
| Tension nominale d'actionnement UC | 24 V DC |
| Plage de tension de déclenchement | 19,2 V DC ... 30 V DC |
| Courant d'actionnement nominal IC | 3,3 mA |
| Seuil de commutation | 9,6 V (signal "0") |
| Seuil de commutation | 19,2 V (signal "1") |
| Nom de la sortie | Accusé de réception des contacts O1-O4 |
| Note | La signification des sorties d'acquittement peut être librement paramétrée, voir le manuel d'utilisation. |
| Nombre de sorties | 4 |
| Tension de sortie nominale | 24 V DC (sortie semi-conducteur) |
| Plage de tension de sortie | 19,2 V DC ... 30 V DC |
| Courant de charge continu | 500 mA |
| Tension résiduelle | < 100 mV |
| Circuit de protection | Diode de suppression |
| Protection contre les surtensions | > 33 V DC |
| Mesure par | Transformateurs de courant externes connectés en amont |
| Précision de base | typ. 0,5 % |
| Plage de tension | 42 V AC ... 550 V AC |
| Précision de base | typ. 0,5 % |
| Gamme de puissance | 138 W ... 62 kW (400 V AC) |
| Précision de base | typ. 0,25 % (Tu=20 °C, U=400 V, Cos Phi=0,8) |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Affichage de la tension de fonctionnement | LED verte |
| Affichage de l'état | LED jaune |
| Affichage de la communication des données | LED verte |
| Indication | LED rouge |
| Nom de la connexion | Circuits de contrôle |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,14 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,14 mm² ... 2,5 mm² |
| Section du conducteur AWG | 26 ... 12 |
| Couple | 0,5 Nm ... 0,6 Nm (5-7 lbs-in) |
| Nom de la connexion | Circuit de charge |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,14 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,14 mm² ... 2,5 mm² |
| Section du conducteur AWG | 26 ... 12 |
| Couple | 0,5 Nm ... 0,6 Nm (5-7 lbs-in) |
| Nom de la connexion | Connexion des signaux sur le module de gestion électronique (EMM) |
| Méthode de connexion | Bande de broches D-SUB |
| Nombre de connexions | 1 |
| Nombre de postes | 9 |
| Nom de la connexion | Connexion du signal sur le module du transformateur de courant |
| Méthode de connexion | Bande de prise D-SUB |
| Nombre de connexions | 1 |
| Nombre de postes | 9 |
| Désignation | Normes/réglementations |
| Normes/réglementations | EN 60947-1 |
| Normes/réglementations | EN 60947-4-2 |
| Normes/réglementations | EN 61000-6-2 |
| Normes/réglementations | EN 61000-6-3 |
| Tension d'isolation nominale | 500 V |
| Tension de choc nominale | 6 kV |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Désignation | UKCA |
| Certificat | Conformité à l'UKCA |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Connecteur sur profilé, coloris: gris, intensité nominale: 8 A (contacts parallèles), tension de référence (III/2): 125 V, nombre de pôles: 5, gamme d'articles: TBUS5-22,5.., pas: 3,81 mm, montage: Montage sur rail DIN, verrouillage: sans, type de fixation: sans, type de conditionnement: emballé dans un carton, Article avec contacts dorés, connecteur de bus pour le raccordement de boîtiers électroniques, 5 contacts parallèles
Permet la communication entre un PC industriel et les appareils Phoenix Contact équipés du port de données IFS à 12 pôles, tels que QUINT UPS-IQ ou TRIO UPS.
Passerelle destinée à la connexion via PROFIBUS DP de jusqu'à 32 périphériques système Interface à un automate de niveau supérieur. Les périphériques système Interface sont reliés à la passerelle au moyen du connecteur de bus sur rail DIN fourni.
Passerelle pour la connexion à une commande située à un niveau supérieur de jusqu'à 32 périphériques systèmes INTERFACE via Modbus/RS-232. Les périphériques système INTERFACE sont reliés à la passerelle à l'aide d'un connecteur sur profilé, celui-ci étant inclus.
Passerelle destinée à la connexion via Modbus/TCP de jusqu'à 32 périphériques système Interface à un automate de niveau supérieur. Les périphériques système Interface sont reliés à la passerelle au moyen du connecteur de bus sur rail DIN fourni.
Passerelle pour la connexion à une commande située à un niveau supérieur de jusqu'à 32 périphériques systèmes INTERFACE via DeviceNet™. Les périphériques système INTERFACE sont reliés à la passerelle à l'aide d'un connecteur sur profilé, celui-ci étant inclus.
Passerelle destinée à la connexion via CANopen® de jusqu'à 32 périphériques système Interface à un automate de niveau supérieur. Les périphériques système Interface sont reliés à la passerelle au moyen du connecteur de bus sur rail DIN fourni.
Passerelle destinée à la connexion via PROFINET de jusqu'à 32 périphériques système Interface à un automate de niveau supérieur. Les périphériques système Interface sont reliés à la passerelle au moyen du connecteur de bus sur rail DIN fourni.
Passerelle destinée à la connexion via EtherNet/IP™ de jusqu'à 32 périphériques système Interface à un automate de niveau supérieur. Les périphériques système Interface sont reliés à la passerelle au moyen du connecteur de bus sur rail DIN fourni.
Module mémoire multifonction avec poignée pour le système INTERFACE, pour simplifier et sécuriser la configuration.
Bloc de sauvegarde multifonction pour le système INTERFACE ; pour le stockage et la sécurisation simple de la configuration.
Le kit de convertisseur de tension permet d'utiliser le module électronique de gestion des paramètres moteur (EMM 3-.../500AC-IFS) dans des réseaux de 690 V.
Pack de configuration pour EMM ... IFS, composé de CONTACTRON-DTM-IFS, adaptateur de programmation USB et manuel sur CD.
Connecteur de plaque conductrice, section nominale: 1,5 mm2, coloris: vert, intensité nominale: 8 A, tension de référence (III/2): 160 V, surface des contacts: Sn, type de contact: Connecteur femelle, nombre de potentiels: 5, nombre de rangées: 1, nombre de pôles: 5, nombre de connexions: 5, gamme d'articles: MC 1,5/..-ST, pas: 3,81 mm, type de raccordement: Raccordement vissé avec bague, surface d'attaque des vis: L Fente longitudinale, sens d'enfichage conducteur/circuit imprimé: 0 °, système débrochable: COMBICON MC 1,5, verrouillage: sans, type de fixation: sans, type de conditionnement: emballé dans un carton
Connecteur de plaque conductrice, section nominale: 1,5 mm2, coloris: vert, intensité nominale: 8 A, tension de référence (III/2): 160 V, surface des contacts: Sn, type de contact: Mâle, nombre de potentiels: 5, nombre de rangées: 1, nombre de pôles: 5, nombre de connexions: 5, gamme d'articles: IMC 1,5/..-ST, pas: 3,81 mm, type de raccordement: Raccordement vissé avec bague, surface d'attaque des vis: L Fente longitudinale, sens d'enfichage conducteur/circuit imprimé: 0 °, système débrochable: COMBICON MC 1,5, verrouillage: sans, type de fixation: sans, type de conditionnement: emballé dans un carton
