2297536
Distributeur OfficielSKU
PHX2297536
MPN
EMM 3-230AC/500AC-16-IFS
Weight
0.277 kg
Series EMM

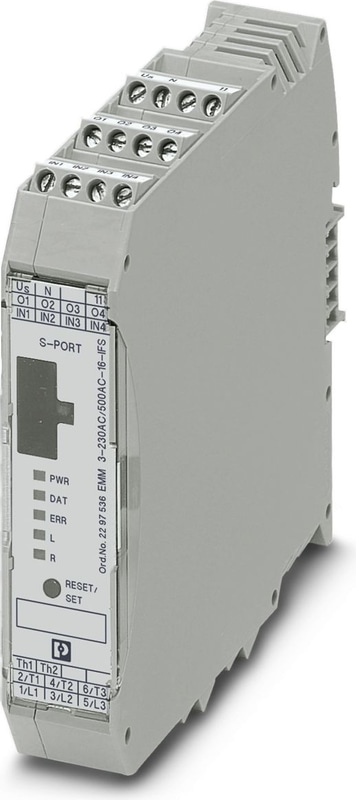

EMM 3-230AC/500AC-16-IFS - Gestion du moteur
Gestion électronique des paramètres moteur avec transformateur de courant intégré jusqu'à 16 A - mesure de la puissance active pour la surveillance des surcharges/charges insuffisantes de moteurs et d'installations en vue de leur protection optimale. Seuils de commutation et de signalisation librement paramétrables.
- Liaison optionnelle au système d'interface et au PROFIBUS-GATEWAY-IFS via TBUS
- Seuils de signalisation ou de commutation librement paramétrables
- Les sorties numériques commandent les éléments de commutation externes.
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Nom de l'entrée | Alimentation de l'appareil |
| Tension d'alimentation nominale du circuit de commande US | 230 V AC |
| Plage de tension par rapport à US | 0.4 ... 1.1 |
| Plage de tension d'alimentation de contrôle | 92 V AC ... 253 V AC |
| Courant nominal d'alimentation de commande IS | 10 mA |
| Seuil de commutation | 48 V AC (signal "0") |
| Seuil de commutation | 96 V AC (signal "1") |
| Affichage de la tension de fonctionnement | LED verte |
| Affichage de l'état | LED jaune rotation droite (R), LED jaune rotation gauche (L), LED verte communication de données |
| Indication | LED rouge |
| Nom de l'entrée | Entrées numériques (IN1 - IN4) |
| Tension nominale d'actionnement UC | 230 V AC |
| Courant d'actionnement nominal IC | 3,5 mA |
| Nom de l'entrée | Entrée de mesure de la tension V1, V2, V3 |
| Plage de tension d'entrée | 42 V AC ... 575 V AC |
| Courant d'entrée typique à UN | < 0,5 mA |
| Nom de l'entrée | Entrée de mesure du courant L1/T1, L2/T2, L3/T3 |
| Courant d'entrée typique à UN | max. 16 A |
| Fréquence du réseau | 50 Hz ... 60 Hz |
| Nom de la sortie | Accusé de réception des contacts O1-O4 |
| Note | La signification des sorties d'acquittement peut être librement paramétrée, voir le manuel d'utilisation. |
| Nombre de sorties | 4 |
| Tension de sortie nominale | 230 V AC (sortie relais) |
| Courant de charge continu | 500 mA |
| Mesure par | Transformateur de courant interne |
| Précision de base | typ. 0,5 % |
| Plage de tension | 0 V AC ... 350 V AC (tension phase-neutre) |
| Précision de base | typ. 0,75 % |
| Gamme de puissance | 14 kW |
| Précision de base | typ. 2 % |
| Nom de la connexion | Circuits de contrôle |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 14 |
| Nom de la connexion | Circuit de charge |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 14 |
| Entrée/sortie de la tension d'essai | 8 kV |
| Position de montage | Vertical (rail DIN horizontal) |
| Instructions de montage | En rangées à espacement nul |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Largeur | 22,5 mm |
| Hauteur | 99 mm |
| Profondeur | 114,5 mm |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Degré de protection | IP20 |
| Désignation | Normes/réglementations |
| Normes/réglementations | DIN EN 50178 |
| Normes/réglementations | EN 60947 |
| Normes/réglementations | EN 60947-4-2 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 50 |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Connecteur sur profilé, coloris: vert, intensité nominale: 8 A (contacts parallèles), tension de référence (III/2): 125 V, nombre de pôles: 5, gamme d'articles: TBUS5-22,5.., pas: 3,81 mm, montage: Montage sur rail DIN, verrouillage: sans, type de fixation: sans, type de conditionnement: emballé dans un carton, Article avec contacts dorés, connecteur de bus pour le raccordement de boîtiers électroniques, 5 contacts parallèles
Permet la communication entre un PC industriel et les appareils Phoenix Contact équipés du port de données IFS à 12 pôles, tels que QUINT UPS-IQ ou TRIO UPS.
Passerelle destinée à la connexion via PROFIBUS DP de jusqu'à 32 périphériques système Interface à un automate de niveau supérieur. Les périphériques système Interface sont reliés à la passerelle au moyen du connecteur de bus sur rail DIN fourni.
Passerelle pour la connexion à une commande située à un niveau supérieur de jusqu'à 32 périphériques systèmes INTERFACE via Modbus/RS-232. Les périphériques système INTERFACE sont reliés à la passerelle à l'aide d'un connecteur sur profilé, celui-ci étant inclus.
Passerelle pour la connexion à une commande située à un niveau supérieur de jusqu'à 32 périphériques systèmes INTERFACE via Modbus/RS-485. Les périphériques système INTERFACE sont reliés à la passerelle à l'aide d'un connecteur sur profilé, celui-ci étant inclus.
Passerelle destinée à la connexion via Modbus/TCP de jusqu'à 32 périphériques système Interface à un automate de niveau supérieur. Les périphériques système Interface sont reliés à la passerelle au moyen du connecteur de bus sur rail DIN fourni.
Passerelle pour la connexion à une commande située à un niveau supérieur de jusqu'à 32 périphériques systèmes INTERFACE via DeviceNet™. Les périphériques système INTERFACE sont reliés à la passerelle à l'aide d'un connecteur sur profilé, celui-ci étant inclus.
Passerelle destinée à la connexion via CANopen® de jusqu'à 32 périphériques système Interface à un automate de niveau supérieur. Les périphériques système Interface sont reliés à la passerelle au moyen du connecteur de bus sur rail DIN fourni.
Passerelle destinée à la connexion via PROFINET de jusqu'à 32 périphériques système Interface à un automate de niveau supérieur. Les périphériques système Interface sont reliés à la passerelle au moyen du connecteur de bus sur rail DIN fourni.
Passerelle destinée à la connexion via EtherNet/IP™ de jusqu'à 32 périphériques système Interface à un automate de niveau supérieur. Les périphériques système Interface sont reliés à la passerelle au moyen du connecteur de bus sur rail DIN fourni.
Bloc de sauvegarde multifonction pour le système INTERFACE ; pour le stockage et la sécurisation simple de la configuration.
Pack de configuration pour EMM ... IFS, composé de CONTACTRON-DTM-IFS, adaptateur de programmation USB et manuel sur CD.
Connecteur de plaque conductrice, section nominale: 1,5 mm2, coloris: vert, intensité nominale: 8 A, tension de référence (III/2): 160 V, surface des contacts: Sn, type de contact: Connecteur femelle, nombre de potentiels: 5, nombre de rangées: 1, nombre de pôles: 5, nombre de connexions: 5, gamme d'articles: MC 1,5/..-ST, pas: 3,81 mm, type de raccordement: Raccordement vissé avec bague, surface d'attaque des vis: L Fente longitudinale, sens d'enfichage conducteur/circuit imprimé: 0 °, système débrochable: COMBICON MC 1,5, verrouillage: sans, type de fixation: sans, type de conditionnement: emballé dans un carton
Connecteur de plaque conductrice, section nominale: 1,5 mm2, coloris: vert, intensité nominale: 8 A, tension de référence (III/2): 160 V, surface des contacts: Sn, type de contact: Mâle, nombre de potentiels: 5, nombre de rangées: 1, nombre de pôles: 5, nombre de connexions: 5, gamme d'articles: IMC 1,5/..-ST, pas: 3,81 mm, type de raccordement: Raccordement vissé avec bague, surface d'attaque des vis: L Fente longitudinale, sens d'enfichage conducteur/circuit imprimé: 0 °, système débrochable: COMBICON MC 1,5, verrouillage: sans, type de fixation: sans, type de conditionnement: emballé dans un carton
Etiquette en plastique, Carte, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: collage, Nombre d'étiquettes: 189, hauteur du champ de texte: 5 mm, largeur du champ de texte: 15 mm
Etiquette en plastique, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: collage, Nombre d'étiquettes: 10, hauteur du champ de texte: 5 mm, largeur du champ de texte: 15 mm
