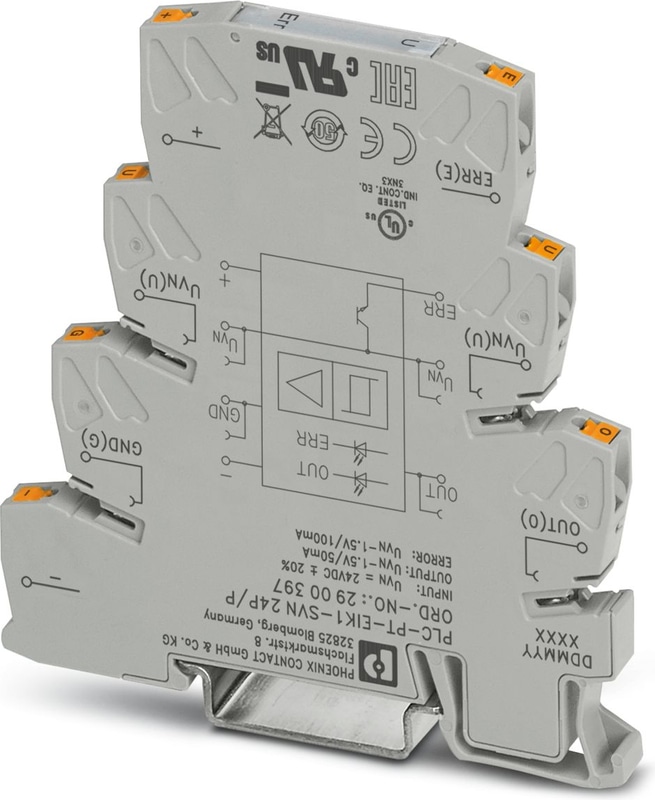

PLC-PT-EIK 1-SVN 24P/P - Module relais à semi-conducteurs
PLC-INTERFACE pour les applications NAMUR, comprenant le bloc de jonction de base PLC-BPT.../21 avec raccordement Push-in et câblage intégré, pour montage sur rail DIN NS 35/7,5, sortie à commutation positive, tension d'alimentation 24 V DC
- Possibilité de raccordement pour adaptateur PLC-V8
- Tension d'alimentation stabilisée pour le détecteur de proximité NAMUR
- Sortie numérique 24 V/50 mA pour le raccordement direct d'automates programmables
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Largeur | 6,2 mm |
| Hauteur | 80 mm |
| Profondeur | 86 mm |
| Température ambiante (fonctionnement) | -25 °C ... 50 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Degré de protection | IP20 |
| Désignation | Alimentation de l'appareil |
| Tension d'entrée nominale UN | 24 V DC ±20 % |
| Plage de tension d'entrée en référence à UN | 0.8 ... 1.2 |
| Plage de tension d'entrée | 19,2 V DC ... 26,4 V DC |
| Courant d'entrée typique à UN | environ 14 mA |
| Consommation de courant maximale | environ 70 mA (pour un courant de sortie de 50 mA) |
| Affichage de la tension de fonctionnement | LED verte |
| Type de protection | Protection contre l'inversion de polarité |
| Type de protection | Protection contre les surtensions |
| Circuit de protection/composant | Diode de protection de la polarité |
| Circuit de protection/composant | Diode de suppression |
| Désignation | Circuit de contrôle |
| Tension d'entrée nominale UN | 8,2 V DC ±10 % |
| Type de protection | Protection contre les surtensions |
| Circuit de protection/composant | Diode de suppression |
| Tension à vide | 8,2 V DC ±10 % |
| Point de commutation | ≥ 2,1 mA (à l'état conducteur) |
| Point de commutation | ≤ 1,2 mA (à l'état bloqué) |
| Point de commutation | 6,3 mA ... 10 mA (en cas de court-circuit) |
| Point de commutation | 0 mA ... 0,35 mA (en cas de rupture de fil) |
| Hystérésis de commutation | environ 0,2 mA |
| Résistance interne | environ 1 kΩ |
| Longueur du câble | < 30 m |
| Puissance dissipée dans les conditions nominales | 0.34 W |
| Désignation | Sortie du signal |
| Tension nominale de sortie | ≤ 100 mV (à l'état conducteur) |
| Tension nominale de sortie | UVN - UR; en état de blocage |
| Limitation du courant continu | 50 mA |
| Fréquence de transmission | environ 350 Hz |
| Chute de tension à la limite maximale du courant continu | ≤ 1,5 V (UR) |
| Affichage de l'état | LED verte |
| Indication | LED rouge |
| Type de protection | Protection contre les surtensions |
| Circuit de protection/composant | Diode de suppression |
| Désignation | Sortie d'alarme |
| Tension nominale de sortie | UVN - URes |
| Limitation du courant continu | 50 mA |
| Chute de tension à la limite maximale du courant continu | ≤ 2 V (URest) |
| Indication | LED rouge |
| Type de protection | Protection contre les surtensions |
| Circuit de protection/composant | Diode de suppression |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Indice d'inflammabilité selon UL 94 | V0 (logement) |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 10 mm |
| Section transversale du conducteur solide | 0,14 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,14 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm² (embout simple) |
| Section transversale du conducteur flexible | 2x 0,5 mm² ... 1 mm² (embout TWIN) |
| Section du conducteur AWG | 26 ... 14 |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Désignation | Distances d'isolement dans l'air et lignes de fuite |
| Normes/réglementations | IEC 60664 |
| Normes/réglementations | EN 50178 |
| Tension d'isolation nominale | 50 V DC |
| Tension de choc nominale | 0,4 kV |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | I |
| Désignation | CE |
| Certificat | Conformité CE |
| Désignation | Essai de gaz corrosif |
| Identification | ISA-S71.04. G3 Groupe dur |
| Identification | EN 60068-2-60 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Séparateur, épaisseur 2 mm, se monte aux deux extrémités des barrettes de PLC. Assure en outre : la séparation visuelle des groupes, l'isolement sécurisé entre interfaces PLC voisines avec des tensions différentes selon DIN VDE 0106-101, le sectionnement
Outil de déverrouillage, pour blocs de jonction ST, s'utilise aussi comme tournevis pour tête fendue, dimensions : 0,6 x 3,5 x 100 mm, manche à deux composants, antidérapant
Adaptateur V8 pour 8 x PLC-INTERFACE (6,2 mm), automate: Câblage système API des cartes d'entrée, raccordement 1: IDC/FLK connecteur mâle 1x 14-pôles, raccordement 2: Raccord enfichable (Encliquetable sur les 8x blocs de jonction PLC-INTERFACE), raccordement 3: Raccordement vissé 1x 2-pôles, nombre de canaux: 8, logique de commande: commutation positive
Adaptateur V8 pour 8 x PLC-INTERFACE (6,2 mm), automate: Câblage système API des cartes d'entrée, raccordement 1: IDC/FLK connecteur mâle 1x 14-pôles, raccordement 2: Raccord enfichable (Encliquetable sur les 8x blocs de jonction PLC-INTERFACE), raccordement 3: Raccordement vissé 1x 2-pôles, nombre de canaux: 8, logique de commande: minusschaltend
Adaptateur V8 pour 8 x PLC-INTERFACE (6,2 mm), automate: Câblage système API des cartes d'entrée, raccordement 1: Connecteur mâle D-SUB 1x 15-pôles, raccordement 2: Raccord enfichable (Encliquetable sur les 8x blocs de jonction PLC-INTERFACE), raccordement 3: Raccordement vissé 1x 2-pôles, nombre de canaux: 8, logique de commande: commutation positive
Adaptateur V8 pour 8 x PLC-INTERFACE (6,2 mm), automate: Câblage système API des cartes d'entrée, raccordement 1: Connecteur femelle D-SUB 1x 15-pôles, raccordement 2: Raccord enfichable (Encliquetable sur les 8x blocs de jonction PLC-INTERFACE), raccordement 3: Raccordement vissé 1x 2-pôles, nombre de canaux: 8, logique de commande: commutation positive
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argent
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté- Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: blanc
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, similaire à EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard 2,3 mm, coloris: argenté
