PLC-PT-ELR W1/ 2-24DC
Weight
0.055 kg
Prendre note que cet item est Non Cancellable / Non Retournable

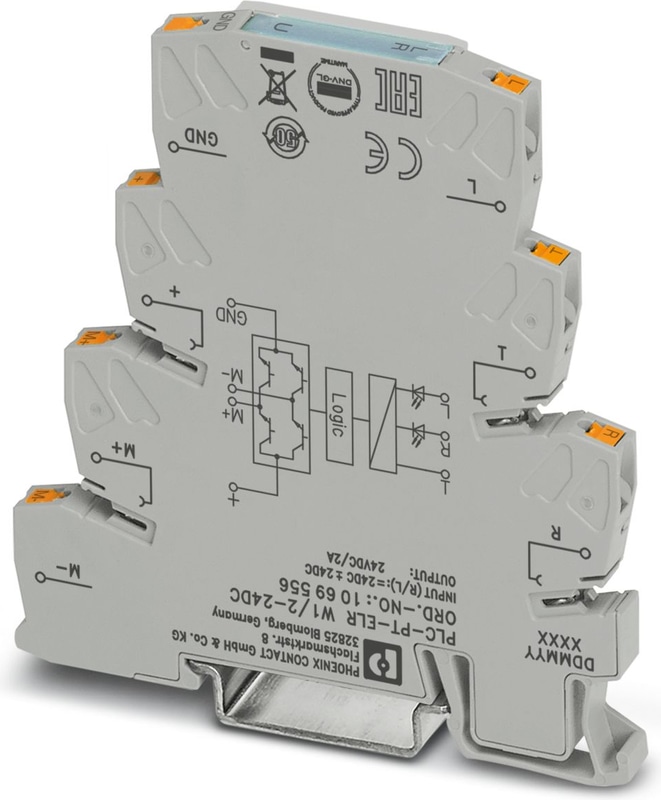

PLC-PT-ELR W1/ 2-24DC - Relais à inversion de phase
PLC-INTERFACE sous la forme d'un relais électronique à inversion composé d'un module de base PLC-BPT.../21 avec raccordement Push-in et dispositif de commutation intégré, destinée au pilotage des moteurs DC, avec voyant lumineux et circuit de protection, sortie : 10 ... 30 V DC/2 A
- Inversion sans usure
- Sortie protégée contre les courts-circuits, les surtensions et les surcharges
- Freinage par commande des deux entrées
- Circuit de verrouillage et câblage de charge intégrés
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Largeur | 6,5 mm |
| Hauteur | 80 mm |
| Profondeur | 86 mm |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Degré de protection | IP20 |
| Nom de l'entrée | Alimentation de l'appareil |
| Tension d'entrée nominale UN | 24 V DC ±20 % (tension de commande UST droite/gauche) |
| Plage de tension d'entrée | 19,2 V DC ... 28,8 V DC |
| Courant d'entrée typique à UN | Environ 3 mA (courant d'entrée de commande IST droite/gauche) |
| Tension d'alimentation nominale du circuit de commande US | 24 V DC |
| Plage de tension d'alimentation de contrôle | 19,2 V DC ... 28,8 V DC |
| Fréquence de transmission | 300 Hz |
| Circuit de protection | Protection contre les inversions de polarité Diode de protection contre les inversions de polarité |
| Circuit de protection | Protection contre les surtensions |
| Protection contre les surtensions | > 33 V DC |
| Temps de réponse typique | 200 µs |
| Affichage de l'état | LED jaune |
| Temps de commutation RL/LL (temps d'allumage) | 80 ms |
| Nom de l'entrée | Entrée de contrôle droite/gauche |
| Tension d'entrée nominale UN | 24 V DC |
| Plage de tension d'entrée en référence à UN | 0.8 ... 1.2 |
| Plage de tension d'entrée | 19,2 V DC ... 28,8 V DC |
| Tension nominale d'actionnement UC | 24 V DC |
| Temps de commutation RL/LL (temps d'allumage) | 80 ms |
| Nom de la sortie | Sortie DC |
| Note | Protéger la tension d'alimentation à la sortie à l'aide d'un fusible approprié. |
| Tension de sortie nominale | 24 V DC |
| Plage de tension de fonctionnement | 10 V DC ... 30 V DC |
| Plage de tension de sortie nominale | 10 V DC ... 30 V DC |
| Type de protection | Protection contre l'inversion de polarité |
| Circuit de protection/composant | Diode de protection de la polarité |
| Note sur le circuit de protection | Pas de protection continue contre l'inversion de polarité |
| Type de protection | Protection contre les surtensions |
| Position de montage | Vertical (rail DIN horizontal) |
| Instructions de montage | En rangées à espacement nul |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 10 mm |
| Section transversale du conducteur solide | 0,14 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,14 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm² (embout simple) |
| Section transversale du conducteur flexible | 2x 0,5 mm² ... 1 mm² (embout TWIN) |
| Section du conducteur AWG | 26 ... 14 |
| Désignation | Distances d'isolement dans l'air et lignes de fuite entre les circuits de puissance |
| Normes/réglementations | IEC 60664 |
| Normes/réglementations | EN 50178 |
| Tension d'isolation nominale | 50 V |
| Tension de choc nominale | 0,5 kV |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Désignation | UKCA |
| Certificat | Conformité à l'UKCA |
| Désignation | CE |
| Certificat | Conformité CE |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier inoxydable V2A, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argent
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard 2,3 mm, coloris: argenté
Profilé plein, similaire à EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Séparateur, épaisseur 2 mm, se monte aux deux extrémités des barrettes de PLC. Assure en outre : la séparation visuelle des groupes, l'isolement sécurisé entre interfaces PLC voisines avec des tensions différentes selon DIN VDE 0106-101, le sectionnement
Outil de déverrouillage, pour blocs de jonction ST, s'utilise aussi comme tournevis pour tête fendue, dimensions : 0,6 x 3,5 x 100 mm, manche à deux composants, antidérapant
Pourquoi Proax pour Phoenix Contact 1069556?
Proax est le distributeur autorisé de Phoenix Contact 1069556. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 1 |
