PT-IQ-1X2-TELE-PT
Weight
0.113 kg
Series PT-IQ

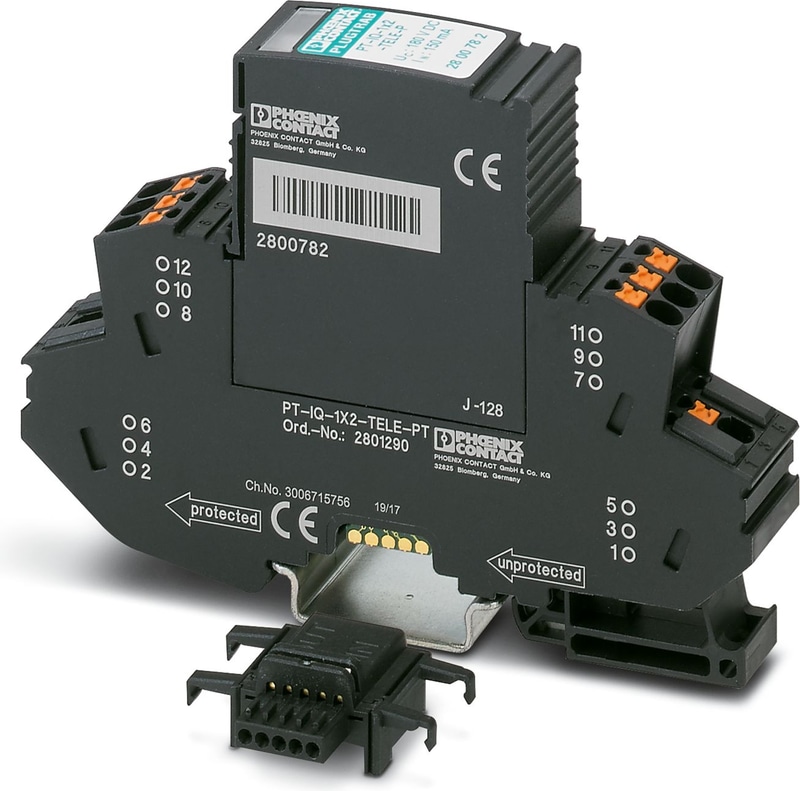

PT-IQ-1X2-TELE-PT - Parafoudre
Parafoudre constitué d'un connecteur et d'un élément de base, avec indicateur d'état à plusieurs niveaux intégré au module, pour protéger une paire de fils pour interfaces de télécommunication analogiques et numériques (VDSL jusqu'à 50 Mbit/s, sur de courtes distances (< 300 m) jusqu'à 100 Mbit/s). Utilisable dans des circuits sécurisés jusqu'au niveau d'intégrité de sécurité 3.
- Surveillance préventive avec affichage LED à 3 niveaux
- Intégration du message d'état dans la commande de l'installation par signalisation à distance globale
- Une installation rapide et parfaite avec des connecteurs sur rail DIN
- Confort de maintenance accru grâce à la structure en 2 parties
- Protection maximale des applications liées à la technique de mesure, de commande et de régulation grâce à un pouvoir de décharge élevé
Spécifications techniques
| Hauteur | 109,3 mm |
| Largeur | 17,7 mm |
| Profondeur | 77,5 mm (rail DIN 7,5 mm inclus) |
| Pas horizontal | 1 Div. |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 4000 m (au-dessus du niveau moyen de la mer) |
| Degré de protection | IP20 |
| Matériau du boîtier | PA 6.6 |
| Indice d'inflammabilité selon UL 94 | V-0 |
| Couleur | noir de jais RAL 9005 |
| Type de montage | Rail DIN : 35 mm |
| Type | Module de rail DIN, à deux sections, divisible |
| Direction de l'action | Ligne-ligne et ligne-terre Terre |
| Classification d'essai CEI | B2 |
| Classification d'essai CEI | C1 |
| Classification d'essai CEI | C2 |
| Classification d'essai CEI | C3 |
| Classification d'essai CEI | D1 |
| Classe d'exigence VDE | B2 |
| Classe d'exigence VDE | C1 |
| Classe d'exigence VDE | C2 |
| Classe d'exigence VDE | C3 |
| Classe d'exigence VDE | D1 |
| Tension nominale UN | 180 V DC |
| Tension continue maximale UC | 180 V DC |
| Courant nominal | 150 mA (25 °C) |
| Courant effectif de fonctionnement IC à UC | ≤ 1 µA |
| Courant résiduel IPE | ≤ 1 µA |
| Courant de décharge nominal In (8/20) µs (ligne) | 10 kA |
| Courant de décharge nominal In (8/20) µs (ligne-terre) | 10 kA |
| Courant de décharge de l'impulsion Iimp (10/350) µs (ligne-terre) | 2,5 kA |
| Courant de décharge total Itotal (8/20) µs | 20 kA |
| Niveau de protection de la tension Up (ligne) | ≤ 290 V (B2 - 100 A) |
| Niveau de protection de la tension Up (ligne) | ≤ 290 V (C1 - 1 kV) |
| Niveau de protection de la tension Up (ligne) | ≤ 290 V (C2 - 10 kV) |
| Niveau de protection de la tension Up (ligne) | ≤ 300 V (C2 - 10 kA) |
| Niveau de protection de la tension Up (ligne) | ≤ 290 V (C3 - 50 A) |
| Niveau de protection de la tension Up (ligne-terre) | ≤ 500 V (B2 - 100 A) |
| Niveau de protection de la tension Up (ligne-terre) | ≤ 600 V (C1 - 1 kV) |
| Niveau de protection de la tension Up (ligne-terre) | ≤ 600 V (C2 - 10 kV) |
| Niveau de protection de la tension Up (ligne-terre) | ≤ 650 V (C2 - 10 kA) |
| Niveau de protection de la tension Up (ligne-terre) | ≤ 700 V (C3 - 50 A) |
| Temps de réponse tA (ligne) | ≤ 1 ns |
| Temps de réponse tA (ligne-terre) | ≤ 100 ns |
| Atténuation d'entrée aE, sym. | typ. 0,3 dB (≤ 5 MHz / 150 Ω) |
| Fréquence de coupure fg (3 dB), sym. dans le système 150 Ω | typ. 25 MHz |
| Capacité (ligne-ligne) | typ. 60 pF |
| Résistance par chemin | 1.2 Ω ±5 % |
| Message de défaut de la protection contre les surtensions | Optique, à plusieurs étages |
| Fusible de secours max. requis | 150 mA (à soufflage lent) |
| Durabilité de l'impulsion (ligne) | C1 - 500 A |
| Durabilité de l'impulsion (ligne) | C2 - 10 kA |
| Durabilité de l'impulsion (ligne) | C3 - 50 A |
| Durabilité de l'impulsion (ligne) | B2 - 100 A |
| Durabilité de l'impulsion (ligne-terre) | C1 - 500 A |
| Durabilité de l'impulsion (ligne-terre) | C2 - 10 kA |
| Durabilité de l'impulsion (ligne-terre) | C3 - 50 A |
| Durabilité de l'impulsion (ligne-terre) | B2 - 100 A |
| Durabilité de l'impulsion (ligne-terre) | D1 - 2,5 kA |
| Temps de réinitialisation de l'impulsion (ligne) | ≤ 30 ms |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 10 mm |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Normes/spécifications | IEC 61643-21 2000 + A1:2008 + A2:2012 |
| Normes/spécifications | EN 61643-21 2001 + A1:2009 + A2:2013 |
| Normes/spécifications | EN 61000-6-2 2005 |
| Normes/spécifications | EN 61000-6-3 2007 + A1:2011 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
