1424638
Distributeur OfficielSKU
PHX1424638
MPN
HC-HPR-D07-HLWH-1TTM20-EM-BK
Weight
0.082 kg
Series HC-HPR-D07

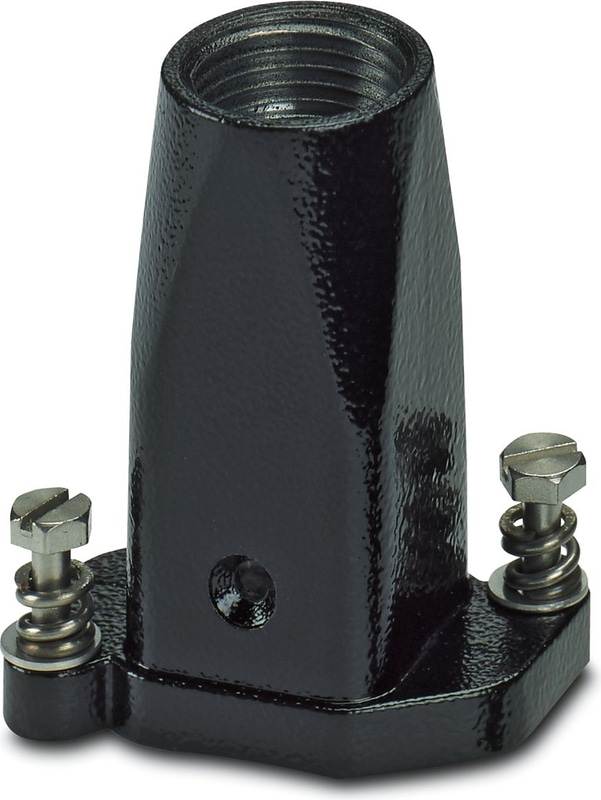

HC-HPR-D07-HLWH-1TTM20-EM-BK - Boîtier
Capot passe-câble D7, avec verrouillage, matériau: Zinc coulé sous pression, nombre de sorties: 1, droit, 1x M20, hauteur: 54,9 mm, presse-étoupe: sans, capot de protection: non, Applications ferroviaires, pour exigences CEM et environnementales élevées, Série HPR
- Vibrations et chocs : CEI 61373/EN 50155, catégorie 1, classe 1B
Spécifications techniques
| Hauteur | 54,9 mm |
| Largeur | 32,4 mm |
| Longueur | 45,5 mm |
| Degré de protection | IP66 (avec vis d'étanchéité) |
| Degré de protection | IP68 (0,4 bar / 30 min. avec vis d'étanchéité) |
| Degré de protection | IP69 (ISO 20653:2013-02) |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Note | pour inserts de contactHC-D7, D8, A3, A4, HS2-D7,Q5, Q7, Q12 |
| Taille | D7 |
| Type de logement | Boîtier de manchon |
| Couleur | Noir |
| Type de verrouillage | avec verrouillage par vis |
| Couple | 1 Nm (vis de blocage) |
| Nombre de prises de câble | 1 |
| Sortie de câble | Droit |
| Raccordement à vis | Aucun |
| Type de raccord à vis | 1x M20 |
| HOUSSE DE PROTECTION | Non |
| Matériau | Zinc moulé sous pression |
| Matériau du boîtier | Zinc moulé sous pression |
| Matériau de la surface du boîtier | Revêtement en poudre, noir |
| Matériau de la vis de blocage | Acier inoxydable |
| Instructions de montage | Vis de blocage M4, vis à tête hexagonale fendue (clé de 7), couple de serrage : 1 Nm |
| Connexion | Monter l'insert de contact avec la vis d'étanchéité dans le boîtier |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Presse-étoupe, matériau du raccordement vissé: Laiton, nickelé, application: Standard, diamètre extérieur du câble 6 mm ... 12 mm, blindage: non, filetage de raccordement: M20 x 1,5, coloris: argenté, avec joint torique
