1424637
Distributeur OfficielSKU
PHX1424637
MPN
HC-HPR-D07-BFH-EMR-BK
Weight
0.047 kg
Series HC-HPR-D07

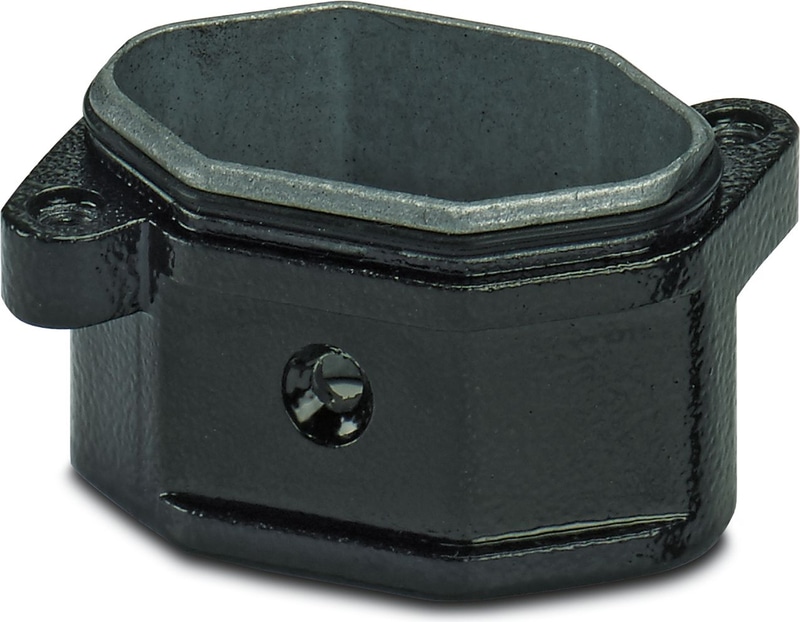

HC-HPR-D07-BFH-EMR-BK - Boîtier
Embase D7, pour verrouillage à vis, matériau: Zinc coulé sous pression, hauteur: 24,3 mm, presse-étoupe: sans, capot de protection: non, Applications ferroviaires, pour exigences CEM et environnementales élevées, Série HPR
- Vibrations et chocs : CEI 61373/EN 50155, catégorie 1, classe 1B
Spécifications techniques
| Hauteur | 24,3 mm |
| Largeur | 32,2 mm |
| Longueur | 45,4 mm |
| Longueur de la découpe de l'assemblage | 22 mm |
| Largeur de la découpe de l'assemblage | 22 mm |
| Degré de protection | IP66 (avec vis d'étanchéité) |
| Degré de protection | IP68 (0,4 bar / 30 min. avec vis d'étanchéité) |
| Degré de protection | IP69 (ISO 20653:2013-02) |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Note | pour inserts de contactHC-D7, D8, A3, A4, HS2-D7,Q5, Q7, Q12 |
| Taille | D7 |
| Type de logement | Base de montage sur panneau |
| Couleur | Noir |
| Type de verrouillage | Pour le verrouillage des vis |
| Raccordement à vis | Aucun |
| HOUSSE DE PROTECTION | Non |
| Matériau | Zinc moulé sous pression |
| Matériau du boîtier | Zinc moulé sous pression |
| Matériau de la surface du boîtier | Revêtement en poudre, noir |
| Matériau du joint | NBR |
| Instructions de montage | Vis de blocage M4, vis à tête hexagonale fendue (clé de 7), couple de serrage : 1 Nm. Le joint de l'insert de contact à broche doit être enlevé. Longueur maximale du filetage de la vis : 6 mm |
| Connexion | Monter l'insert de contact avec la vis d'étanchéité dans le boîtier |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Capot de protection D7, avec verrouillage, matériau: Zinc coulé sous pression, matériau du capot de protection: Zinc, hauteur: 28,5 mm, presse-étoupe: sans, joint: non, Applications ferroviaires, pour exigences CEM et environnementales élevées, Série HPR
