2832124
Distributeur OfficielSKU
PHX2832124
Weight
0.062 kg
Prendre note que cet item est Non Cancellable / Non Retournable

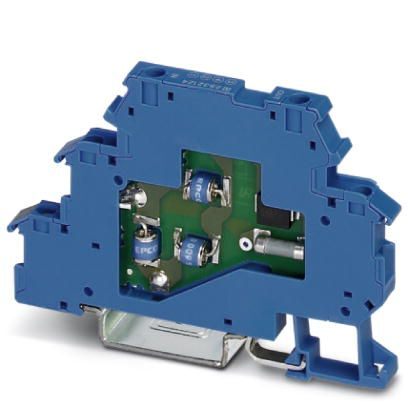

Surge protection device - TT-EX(I)- 24DC
Terminal block with three-stage surge protection for a floating Ex-i signal circuit, separate PE connection, nominal voltage: 24 V DC, for mounting on NS 35/7.5, terminal block width: 6.2 mm, terminal block height: 54.6 mm. HART-compatible
- Versions with and without disconnect knife
- To terminate a row of TERMITRAB TT... devices, covers are available in the corresponding colors
- Other voltage levels available on request
- Protection of a floating double wire in intrinsically safe circuits
- Multi-stage modular terminal blocks with screw connection technology
- Disconnection of signal circuits by disconnect knife
Spécifications techniques
| Hauteur | 79,6 mm |
| Largeur | 6,2 mm |
| Profondeur | 54,6 mm |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (au-dessus du niveau moyen de la mer) |
| Degré de protection | IP20 (avec couvercle) |
| Matériau du boîtier | PA 6.6 |
| Indice d'inflammabilité selon UL 94 | V-0 |
| Couleur | bleu ciel RAL 5015 |
| Normes pour les distances d'isolement et les lignes de fuite | EN 60079-11 |
| Type de montage | Rail DIN : 35 mm |
| Type | Bloc de jonction à double niveau avec pied PE - connexion PE séparée |
| Direction de l'action | Ligne-ligne et ligne-terre Terre |
| Classification d'essai CEI | C1 |
| Classification d'essai CEI | C2 |
| Classification d'essai CEI | C3 |
| Classification d'essai CEI | D1 |
| Tension nominale UN | 24 V DC |
| Tension continue maximale UC | 30 V DC |
| Tension continue maximale UC | 21 V AC |
| Courant nominal | 250 mA (40 °C) |
| Courant effectif de fonctionnement IC à UC | ≤ 5 µA |
| Courant résiduel IPE | ≤ 1 µA |
| Courant de décharge nominal In (8/20) µs (ligne) | 5 kA |
| Courant de décharge nominal In (8/20) µs (ligne-terre) | 5 kA |
| Courant de décharge de l'impulsion Iimp (10/350) µs (ligne-terre) | 500 A |
| Courant de décharge total Itotal (8/20) µs | 10 kA |
| Courant d'impulsion nominal Ian (10/1000) µs (ligne) | 100 A |
| Courant d'impulsion nominal Ian (10/1000) µs (ligne-terre) | 100 A |
| Limitation de la tension de sortie à un pic de 1 kV/µs (ligne) | ≤ 50 V |
| Limitation de la tension de sortie à un pic de 1 kV/µs (ligne-terre) | ≤ 1,7 kV |
| Limitation de la tension de sortie à 1 kV/µs (ligne) statique | ≤ 50 V |
| Limitation de la tension de sortie à 1 kV/µs (ligne-terre) statique | ≤ 1,7 kV |
| Niveau de protection de la tension Up (ligne) | ≤ 55 V (C1 - 1 kV / 500 A) |
| Niveau de protection de la tension Up (ligne) | ≤ 75 V (C2 - 10 kV / 5 kA) |
| Niveau de protection de la tension Up (ligne) | ≤ 50 V (C3 - 10 A) |
| Niveau de protection de la tension Up (ligne) | ≤ 50 V (C3 - 100 A) |
| Niveau de protection de la tension Up (ligne-terre) | ≤ 2,2 kV (C2 - 10 kV / 5 kA) |
| Niveau de protection de la tension Up (ligne-terre) | ≤ 1,5 kV (C3 - 10 A) |
| Niveau de protection de la tension Up (ligne-terre) | ≤ 2 kV (C3 - 100 A) |
| Niveau de protection de la tension Up (ligne-terre) | ≤ 2 kV (D1 - 500 A) |
| Temps de réponse tA (ligne) | ≤ 1 ns |
| Temps de réponse tA (ligne-terre) | ≤ 100 ns |
| Atténuation d'entrée aE, sym. | typ. 0,7 dB (≤ 400 kHz/50 Ω) |
| Atténuation d'entrée aE, sym. | typ. 0,3 dB (≤ 200 kHz / 150 Ω) |
| Fréquence de coupure fg (3 dB), sym. dans un système de 50 Ω | typ. 6 MHz |
| Fréquence de coupure fg (3 dB), sym. dans le système 150 Ω | typ. 2 MHz |
| Capacité (ligne-ligne) | ≤ 2 nF |
| Résistance par chemin | 4.7 Ω ±20 % |
| Message de défaut de la protection contre les surtensions | Aucun |
| Fusible de secours max. requis | 250 mA (T) |
| Durabilité de l'impulsion (ligne) | C1 - 1 kV / 500 A |
| Durabilité de l'impulsion (ligne) | C2 - 10 kV / 5 kA |
| Durabilité de l'impulsion (ligne) | C3 - 100 A |
| Durabilité de l'impulsion (ligne-terre) | C2 - 10 kV / 5 kA |
| Durabilité de l'impulsion (ligne-terre) | C3 - 100 A |
| Durabilité de l'impulsion (ligne-terre) | D1 - 500 A |
| Capacité de transport du courant alternatif (ligne-terre) | 0,5 A - 1 s |
| Méthode de connexion | Blocs de jonction à vis |
| Filet de vis | M3 |
| Couple de serrage | 0,6 Nm |
| Longueur de dénudage | 8 mm |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 14 |
| Normes/spécifications | EN 61643-21 2001 + A1:2009 + A2:2013 |
| Normes/spécifications | EN 60079-0 2012 |
| Normes/spécifications | EN 60079-11 2012 |
| Normes/spécifications | EN 60079-26 2007 |
| Normes/spécifications | IEC 60079-0 2011 |
| Normes/spécifications | IEC 60079-11 2011 |
| Normes/spécifications | IEC 60079-26 2006 |
| Capacité interne maximale Ci | 2 nF |
| Inductance interne maximale Li | 1 µH |
| Facteur de temps intérieur maximal (Ri/Li) | 0,1 µs |
| Courant d'entrée maximal Ii | 250 mA (TA < 40 °C) |
| Tension d'entrée maximale Ui | 30 V DC |
| Puissance d'entrée max. Pi | 0.75 W |
| Température ambiante (fonctionnement) | -40 °C ... 40 °C (T6 / 85 °C) |
| Température ambiante (fonctionnement) | -40 °C ... 50 °C (T5 / T 100 °C) |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (T4 / 135 °C) |
| ATEX | ? ?? II 1G Ex ia IIC T4...T6 Ga |
| ATEX | ? ?? II 1D Ex ia IIIC T135°C...T85°C Da |
| IECEx | Ex ia IIC T4...T6 Ga |
| IECEx | Ex ia IIIC T135 °C...T85 °C Da |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
