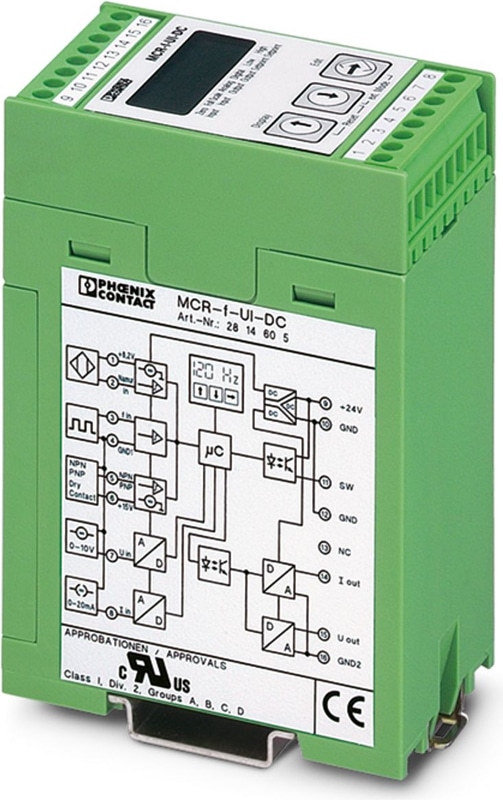

MCR-F-UI-DC - Convertisseur de fréquence
Convertisseur de fréquence MCR, programmable, pour convertir les fréquences en signaux analogiques, avec séparation à 3 voies et sortie configurable
- Produit de remplacement MINI MCR-2-F-UI(-PT) 2902056 (2902058, variante Push-in) en lien avec MINI MCR-2-SPS-24-15(-PT) 1033202 (1033201, variante Push-in)
- Programmable par clavier à membrane ou logiciel
- Affichage du signal d’entrée ou de sortie
- Isolation 3 voies
- Sortie analogique et de couplage
- Pour capteurs NAMUR, contacts indépendants du potentiel, générateurs de fréquence et sorties à transistor NPN/PNP
- Fréquences jusqu'à 120 kHz
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Largeur | 45 mm |
| Hauteur | 75 mm |
| Profondeur | 110 mm |
| Température ambiante (fonctionnement) | -20 °C ... 65 °C (pour les données spécifiées) |
| Entrée de fréquence | Entrée de fréquence |
| Configurable/programmable | Oui |
| Plage de mesure de la fréquence | 0,1 Hz ... 120 kHz |
| Sources d'entrée disponibles | Sorties transistor NPN/PNP |
| Sources d'entrée disponibles | Les initiateurs de NAMUR |
| Sources d'entrée disponibles | Contact relais flottant (contact sec) |
| Sources d'entrée disponibles | Générateur de fréquence |
| Tension d'alimentation du codeur | environ 15 V DC |
| Courant d'alimentation du codeur | max. 25 mA (constant) |
| Niveau du signal | 2 VPP (Dans le cas du rectangle 0,1 Hz ... 120 kHz) |
| Niveau du signal | 2 VPP (dans le cas d'une sinusoïde 8 Hz ... 120 kHz) |
| Niveau du signal | 13 VPP (dans le cas d'une sinusoïde de 1 Hz ... 120 kHz) |
| Amplitude d'entrée maximale | 30 V (y compris la tension continue) |
| Forme d'impulsion | tous |
| Temps d'impulsion | ≥ 1 µs |
| Résolution de la valeur mesurée | > 12 bits |
| Temps de conversion A/N | ≤ 32 ms |
| Entrée du signal | Entrée de courant (fonction d'amplificateur de séparation) |
| Configurable/programmable | Oui |
| Signal d'entrée courant | 0 mA ... 20 mA (réglable librement) |
| Résistance d'entrée Entrée de courant | 200 Ω |
| Résolution de la valeur mesurée | 14 bits (pleine échelle) |
| Réponse par étapes (10-90%) | < 25 ms |
| Entrée du signal | Entrée tension (fonction d'amplificateur de séparation) |
| Configurable/programmable | Oui |
| Signal d'entrée de tension | 0 V ... 10 V (réglable librement) |
| Résistance d'entrée de la tension d'entrée | 95 kΩ |
| Résolution de la valeur mesurée | 14 bits (pleine échelle) |
| Réponse par étapes (10-90%) | < 25 ms |
| Nom de la sortie | Sortie en tension |
| Nombre de sorties | 1 |
| Configurable/programmable | Oui |
| Signal de sortie en tension | 0 V ... 10 V |
| Signal de sortie en tension | 0 V ... 5 V |
| Signal de sortie en tension | 10 V ... 0 V |
| Signal de sortie en tension | 5 V ... 0 V |
| Tension de sortie maximale | 12.5 V |
| Charge/sortie tension de charge sortie | ≥ 500 Ω |
| Ondulation | < 20 mVPP |
| Nom de la sortie | Sortie de courant |
| Configurable/programmable | Oui |
| Signal de sortie courant | 0 mA ... 20 mA |
| Signal de sortie courant | 4 mA ... 20 mA |
| Signal de sortie courant | 20 mA ... 0 mA |
| Signal de sortie courant | 20 mA ... 4 mA |
| Courant de sortie max. | 25 mA |
| Charge/sortie Courant de charge Sortie | ≤ 500 Ω |
| Ondulation | < 20 mVPP |
| Nom de la sortie | Sortie transistor, pnp |
| Description de la sortie | Commutateur alimentant le bornier SW, pouvant supporter une charge de 100 mA, non protégé contre les courts-circuits. |
| Réponse par étapes (10-90%) | < 25 ms |
| Plage de tension d'alimentation | 20 V DC ... 30 V DC |
| Consommation de courant maximale | < 60 mA (sans charge, sans sortie de commutation) |
| Méthode de connexion | Raccordement à vis |
| Section transversale du conducteur solide min. | 0,2 mm² |
| Section du conducteur solide max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Section du conducteur flexible min. | 0,2 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Erreur de transmission maximale | ≤ 0,15 % (de la valeur mesurée) |
| Erreur de transmission, typique | 0.1 % |
| Coefficient de température maximal | 0.015 %/K |
| Coefficient de température, typique | 0.01 %/K |
| Alignement zéro | ± 25 % |
| Portée de l'alignement | ± 25 % |
| Réponse par étapes (10-90%) | < 25 ms |
| Affichage de l'état | Affichage LC |
| Éléments de fonctionnement | Clavier à membrane à 3 touches et écran LCD |
| Circuit de protection | Protection contre les transitoires |
| Circuit de protection | Protection contre l'inversion de polarité |
| Tension d'essai, entrée/sortie/alimentation | 1,5 kV (50 Hz, 1 min.) |
| Couleur | Vert |
| Matériau du boîtier | ASA-PC (V0) |
| Position de montage | tous |
| Conformité | Conformité CE |
| UL, USA/Canada | Classe I, Div. 2, Groupes A, B, C, D ou Emplacements non dangereux |
| GL | DNV GL |
| Raccordement selon la norme | CUL |
| Conformité | Conformité CE |
| UL, USA/Canada | Classe I, Div. 2, Groupes A, B, C, D ou Emplacements non dangereux |
| GL | DNV GL |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 50 |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
