2801483
Distributeur OfficielSKU
PHX2801483
MPN
CBB TM 12 2X6RC P-PT
Weight
0.788 kg
Series CBB-TM

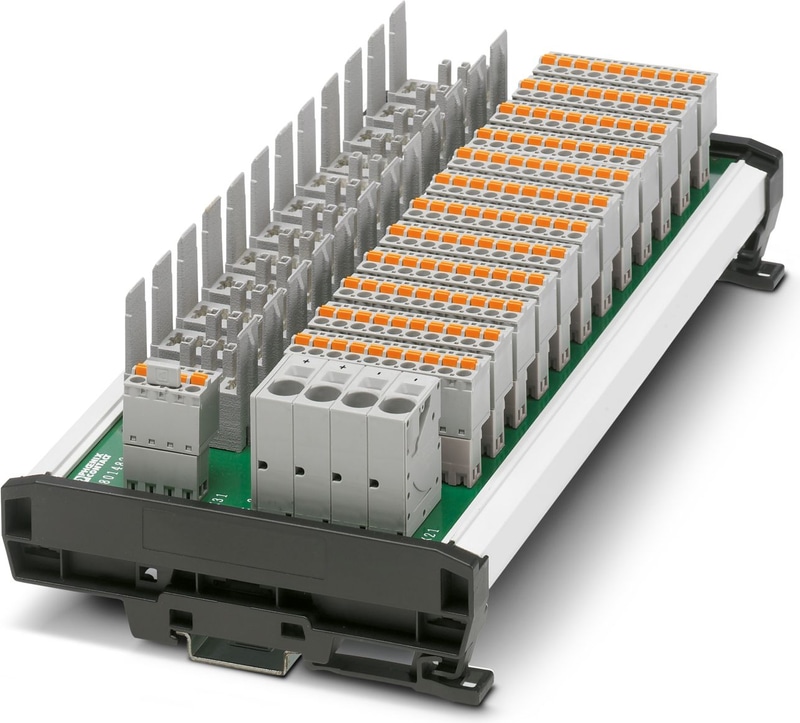

CBB TM 12 2X6RC P-PT - Distributeurs de potentiel
Panneaux pour douze disjoncteurs thermomagnétiques CB TM1... avec signalisation à distance, alimentation centralisée et répartition du potentiel pour un maximum de cinq charges par canal.
Spécifications techniques
| Hauteur | 127,8 mm |
| Largeur | 252,5 mm |
| Profondeur | 70,8 mm |
| Température ambiante (fonctionnement) | -30 °C ... 60 °C (à In 60 A) |
| Température ambiante (stockage/transport) | -30 °C ... 80 °C |
| Degré de protection | IP20 (borniers et porte-fusibles) |
| Degré de protection | IP00 (PCB) |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | Rail DIN : 35 mm |
| Nombre de postes | 1 |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Type | Module de rail DIN, à deux sections, divisible |
| Tension nominale circuit principal | 24 V DC |
| Courant nominal du circuit principal | 60 A DC (total) |
| Courant nominal du circuit principal | 12 A DC (par canal) |
| Circuit d'indication à distance de la tension nominale | 24 V DC |
| Circuit d'indication à distance du courant nominal | 1 A DC |
| Tension nominale d'isolation Ui | 50 V DC |
| Tension de choc nominale | 0,5 kV |
| Stabilité en court-circuit | 600 A (conditionnel selon DIN EN 50178) |
| Dissipation de puissance | 4,5 W (avec une charge égale sur les sorties avec In) |
| Cycles d'insertion/retrait | 50 |
| Nom de la connexion | Fourniture X21 |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 18 mm |
| Section du conducteur flexible min. | 0,75 mm² |
| Section du conducteur flexible max. | 16 mm² |
| Section transversale du conducteur solide min. | 0,75 mm² |
| Section du conducteur solide max. | 16 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 4 |
| Nom de la connexion | Sorties X1 ... X12 |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 10 mm |
| Section du conducteur flexible min. | 0,2 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section transversale du conducteur solide min. | 0,2 mm² |
| Section du conducteur solide max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Nom de la connexion | Signalisation à distance X31 |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 10 mm |
| Section du conducteur flexible min. | 0,2 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section transversale du conducteur solide min. | 0,2 mm² |
| Section du conducteur solide max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Normes/spécifications | DIN EN 50178 1997 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Porte-repère pour modules Phoenix, pour le repérage de modules et de C.I., pour diamètre de perçage 3,9 à 4,1 mm, épaisseur de paroi ou de plaque 1,5 - 2,0 mm, reçoit les rubans ESL, EST ou ES/LP-BW-GB, surface utile : 29 x 8 mm
Ruban d'étiquettes, Feuille, blanc, vierge, repérable avec : Systèmes d'impression de bureau, CMS-P1-PLOTTER, perforé, type de montage: insertion, Nombre d'étiquettes: 150, hauteur du champ de texte: 8 mm, largeur du champ de texte: 29 mm
Ruban d'étiquettes, Feuille, blanc, vierge, repérable avec : Systèmes d'impression de bureau, CMS-P1-PLOTTER, perforé, type de montage: insérer, Nombre d'étiquettes: 174, hauteur du champ de texte: 8 mm, largeur du champ de texte: 29 mm
Etoile de détrompage, 4 éléments, profondeur: 6 mm, largeur: 3 mm, hauteur: 3 mm, coloris: rouge
