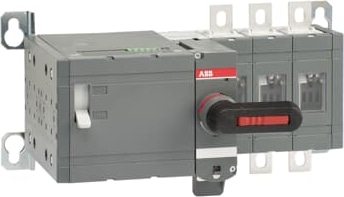

OTM160E3M230C
Distributeur OfficielBy ABB
SKU
ABBOTM160E3M230C
MPN
1SCA115283R1001
Weight
5.1 kg
3-pole, motor operated, base mounted switch-diconnector with handle for manual operation, terminal bolt kit, handle and spare fuse storage clip and male connector for control circuit
Spécifications techniques
Circular Value
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
Dimensions
| Produit Largeur Net | 296 mm |
| Produit Hauteur Net | 150 mm |
| Produit Longueur Net | 198 mm |
| Poids net | 5,1 kg |
Technique
| Rated Operational Current AC-21A (Ie) | (380 ... 415 V) 200 A, (500 V) 200 A, (690 V) 160 A, (1000 V AC) 160 A |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 200 A, (500 V) 200 A, (690 V) 160 A |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 160 A, (500 V) 160 A, (690 V) 160 A |
| Rated Operational Power AC-23A (Pe) | (220 ... 240 V) 48 kW, (400 ... 415 V) 80 kW, (500 V) 112 kW, (690 V) 144 kW |
| Courant thermique conventionnel à l’air libre (Ith) | q = 40 °C 200 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 160 A |
| Tension assignée de tenue aux chocs (Uimp) | 12 kV |
| Tension assignée d’isolement (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Tension | Circuit principal 1000 V |
| Rated Short-Circuit Making Capacity (Icm) | (690 V) 30 kA |
| Courant assigné de courte durée admissible (Icw) | for 1 s 8 kA |
| Rated Conditional Short-Circuit Current (Inc) | (315 A fuse, 500 V) 100 kA, (355 A fuse, 690 V) 80 kA |
| Motor Operational Voltage | 220 ... 240 V AC |
| Power Loss | at Rated Operating Conditions per Pole 3.2 W |
| Degré de pollution | 3 |
| Handle Color | Noir |
| Handle Type | Direct mounted handle |
| Switches Operating Mechanism | Mechanism at the End of the Switch |
| Distance Between Phases | Standard |
| Position of Line Terminals | Top In - Bottom Out |
| Mode de fonctionnement | Front operated |
| Normes et standards | IEC 60947-3 |
| Fonctions spéciales | Non |
| Type de montage | Fixation de la base |
| Nombre de pôles | 3 |
| Indice de protection | Front IP00 |
| Type de borne | Bornes à vis |
| Couple de serrage | acc. IEC 60947-1 15 … 22 N·m |
| Durabilite mecanique | 20000 |
| Lock Type | Oui |
Technique UL/CSA
| Couple de serrage | acc. IEC 60947-1 15 … 22 N·m |
Environnement
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
