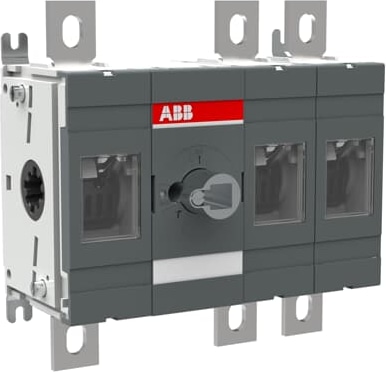

OT400E12
Distributeur OfficielBy ABB
SKU
ABBOT400E12
MPN
1SCA022727R8340
Weight
2.8 kg
3-pole, front operated, base mounted switch-diconnector, handle and shaft are not included, terminal bolt kit included
Spécifications techniques
Circular Value
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
Dimensions
| Produit Largeur Net | 196 mm |
| Produit Hauteur Net | 185 mm |
| Produit Longueur Net | 107 mm |
| Poids net | 2.8 kg, 6.2 lb |
Technique
| Rated Operational Current AC-21A (Ie) | (380 ... 415 V) 400 A, (500 V) 400 A, (690 V) 400 A, (1000 V) 400 A |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 400 A, (500 V) 400 A, (690 V) 400 A |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 400 A, (500 V) 400 A, (690 V) 400 A |
| Rated Operational Power AC-23A (Pe) | (220 ... 240 V) 132 kW, (400 ... 415 V) 230 kW, (500 V) 280 kW, (690 V) 400 kW |
| Courant thermique conventionnel à l’air libre (Ith) | q = 40 °C 400 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 400 A |
| Tension assignée de tenue aux chocs (Uimp) | 12 kV |
| Tension assignée d’isolement (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Tension | Circuit principal 1000 V |
| Rated Short-Circuit Making Capacity (Icm) | (690 V) 65 kA |
| Courant assigné de courte durée admissible (Icw) | for 1 s 15 kA |
| Power Loss | at Rated Operating Conditions per Pole 10 W |
| Degré de pollution | 3 |
| Handle Type | Handle and shaft not included |
| Switches Operating Mechanism | Mechanism Between the Poles, 12 (Between the Poles) |
| Distance Between Phases | Standard |
| Position of Line Terminals | Top In - Bottom Out, Bottom In - Top Out |
| Mode de fonctionnement | Front operated |
| Normes et standards | IEC 60947-3 |
| Fonctions spéciales | Non |
| Type de montage | Fixation de la base |
| Nombre de pôles | 3 |
| Indice de protection | Front IP00 |
| Type de borne | Lug terminals |
| Couple de serrage | acc. IEC 60947-1 30 … 44 N·m |
| Durabilite mecanique | 16000 |
| Lock Type | Non |
Technique UL/CSA
| Couple de serrage | acc. IEC 60947-1 30 … 44 N·m |
Environnement
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
