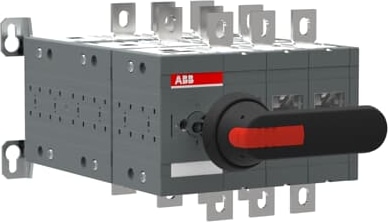

OT400E03YP
Distributeur OfficielBy ABB
SKU
ABBOT400E03YP
MPN
1SCA123582R1001
Weight
11.51 kg
Including a black plastic IP65 I-0-II pistol type handle and a handle extension for enabling smooth manual operation, shaft and bolt set for the cable connection. The handle extension is snap-on mounted on the standard handle for manual operation. The handle extension shall be removed when padlocking the standard handle. Handle padlockable in the 0-position, door interlock in the I- and II-positions and when padlocked.
Spécifications techniques
Circular Value
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
Dimensions
| Produit Largeur Net | 240 mm |
| Produit Hauteur Net | 185 mm |
| Produit Longueur Net | 306 mm |
| Poids net | 11.51 kg, 25.38 lb |
Technique
| Rated Operational Current AC-21A (Ie) | (380 ... 415 V) 400 A, (500 V) 400 A, (690 V) 400 A |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 400 A, (500 V) 400 A, (690 V) 400 A |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 400 A, (500 V) 400 A, (690 V) 400 A |
| Rated Operational Power AC-23A (Pe) | (380 ... 415 V) 220 kW, (500 V) 280 kW, (690 V) 400 kW |
| Courant thermique conventionnel à l’air libre (Ith) | q = 40 °C 400 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 400 A |
| Tension assignée de tenue aux chocs (Uimp) | 12 kV |
| Tension assignée d’isolement (Ui) | 1000 V |
| Tension | 1000 V |
| Courant assigné de courte durée admissible (Icw) | for 1 s 15 kiloampere rms |
| Power Loss | 10 W |
| Degré de pollution | 3 |
| Handle Color | Noir |
| Handle Type | Handle and shaft included |
| Switches Operating Mechanism | Mechanism at the End of the Switch, 03 (Left Side) |
| Distance Between Phases | Standard |
| Position of Line Terminals | Top In - Bottom Out, Bottom In - Top Out |
| Mode de fonctionnement | Front operated |
| Type de montage | Fixation de la base |
| Nombre de pôles | 3 |
| Indice de protection | Front IP20 |
| Transition Type | Ouvrir |
Environnement
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
