Distributeur OfficielSKU
MPN
SAC-5P-15,0-920/M 8FS
Weight
0.88 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series SAC-5P

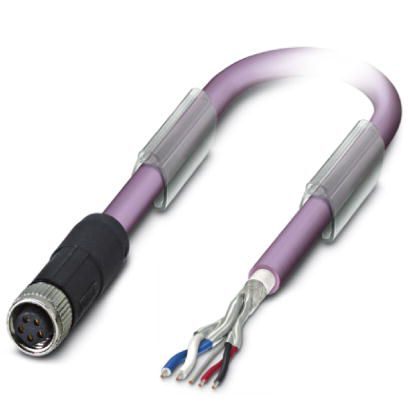

Bus system cable - SAC-5P-15,0-920/M 8FS
Bus system cable, CANopen®, DeviceNet™, 5-position, PUR halogen-free, violet RAL 4001, shielded, free cable end, on Socket straight M8, cable length: 15 m, Connector unshielded
Spécifications techniques
| Longueur du câble | 15 m |
| Longueur de dénudage de l'extrémité libre du conducteur | 50 mm |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Note | D'autres produits avec des longueurs de câble variables sont disponibles dans la section des accessoires. |
| Courant nominal à 40°C | 4 A |
| Tension nominale | 30 V AC |
| Tension nominale | 30 V DC |
| Nombre de postes | 5 |
| Zone de poignée en couleur | Noir |
| Résistance de l'isolation | ≥ 100 MΩ |
| Codage | B - inverse |
| Type/catégorie de signal | CANopen® |
| Type/catégorie de signal | DeviceNet™ |
| Affichage de l'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Couple | 0,2 Nm (connecteurs M8) |
| Indice d'inflammabilité selon UL 94 | HB |
| Matériau de contact | CuSn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | TPU GF |
| Matériau du corps de la poignée | TPU, difficilement inflammable, auto-extinguible |
| Matériau, molettes | Zinc moulé sous pression, nickelé |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 1 (prise) = SR (bouclier) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 2 (Prise) = RD (V+) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 4 (Prise) = BK (V-) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 3 (Prise) = WH (CAN_H) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 5 (Prise) = BU (CAN_L) |
| Type de câble | CANopen®/DeviceNet™, PUR, violet |
| Type de câble (abréviation) | 920 |
| Style UL AWM | 21198 (80°C/300 V) |
| Structure du câble | 2xAWG24/19+2xAWG22/19 |
| Section du conducteur | 2x 0,25 mm² (câble de données) |
| Section du conducteur | 2x 0,34 mm² (alimentation) |
| Section du conducteur | 1x 0,34 mm² (fil de drainage) |
| AWG Ligne de signal | 24 |
| AWG Alimentation | 22 |
| Structure du conducteur Ligne de signal | 19x 0,13 mm |
| Structure du conducteur, alimentation en tension | 19x 0,15 mm |
| Diamètre de l'âme, isolation comprise | 1,95 mm ±0,05 mm (câble de données) |
| Diamètre de l'âme, isolation comprise | 1,4 mm ±0,05 mm (alimentation) |
| Couleurs des fils | Rouge-noir, bleu-blanc |
| Paires torsadées | 2 cœurs pour la paire |
| Type de blindage des paires | Feuille d'aluminium plastifiée, côté aluminium à l'extérieur |
| Torsion générale | 2 paires autour d'un fil de drainage au centre jusqu'au noyau |
| Blindage | Blindage tressé en cuivre étamé |
| Couverture du blindage optique | 80 % |
| Diamètre extérieur du câble D | 6,7 mm ±0,3 mm |
| Rayon de courbure minimal, installation fixe | 5 x D |
| Rayon de courbure minimal, installation flexible | 10 x D |
| Nombre de cycles de flexion | 5000000 |
| Rayon de courbure | 70 mm |
| Rayon de courbure minimal, applications de chaînes de traînage | 10 x D |
| Chemin de traverse | 4.5 m |
| Taux de déplacement | 3 m/s |
| Accélération | 3 m/s² |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Poids du câble | 90 kg/km |
| Gaine externe, couleur | violet RAL 4001 |
| Gaine extérieure, matériau | PUR |
| Matériau isolation du conducteur | PE expansé (câble de données) |
| Matériau isolation du conducteur | PE (Alimentation) |
| Matériau du conducteur | Fils de litz en Cu étamé |
| Résistance de l'isolation | ≥ 5 GΩ*km (câble de données) |
| Résistance de l'isolation | ≥ 5 GΩ*km (alimentation) |
| Résistance de la boucle | ≤ 181.80 Ω/km (câble de données) |
| Résistance de la boucle | ≤ 114.80 Ω/km (alimentation) |
| Capacité du câble | nom. 40 nF/km (câble de données) |
| Impédance d'onde | 120 Ω ±10 % (avec 1 MHz) |
| Atténuation | ≤ 22,9 dB/km (avec 1 MHz) |
| Atténuation | ≤ 16,4 dB/km (à 500 kHz) |
| Atténuation | ≤ 9,5 dB/km (à 125 kHz) |
| Tension nominale, câble | ≤ 300 V (valeur de crête, pas pour les applications à haute puissance) |
| Tension d'essai Noyau/Noyau | 2000 V (50 Hz, 1 min.) |
| Tension d'essai Noyau/blindage | 2000 V (50 Hz, 1 min.) |
| Autre résistance | Faible adhérence |
| Résistance à la flamme | UL 1581, section 1060 et UL 2556, section 9.3 (FT1) |
| Résistance à la flamme | UL 1581, section 1100 et UL 2556, section 9.1 (HFT/FT2) |
| Résistance à la flamme | IEC 60332-1-2 |
| Résistance à la flamme | conformément à la norme ISO 6722-1 5.22 (UN ECE-R 118.01) |
| sans halogène | conformément à la norme DIN VDE 0472 partie 815 |
| sans halogène | Selon la norme IEC 60754-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, installation fixe) |
| Température ambiante (fonctionnement) | -30 °C ... 70 °C (câble, installation flexible) |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (pour l'installation) |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (applications de câbles, chaînes porteuses) |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
1422759 - Data connector, CANopen®, DeviceNet™, 5-position, halogen-free, shielded, Plug straight M12, coding: A, Insulation displacement connection, knurl material: Zinc die-cast, nickel-plated, external cable diameter 5 mm ... 9.7 mm
