Distributeur OfficielSKU
MPN
1417537
Weight
3.041 kg
Series SAC-5P

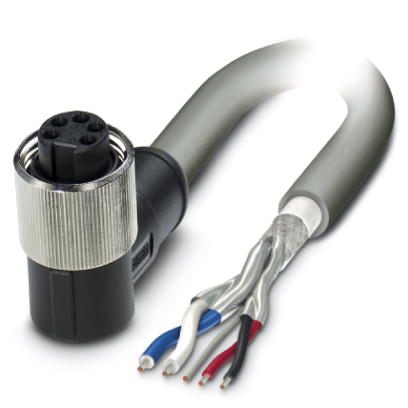

Bus system cable SAC-5P-15,0-928/MINFR DN
Bus system cable, DeviceNet™, 5-position, PVC, gray RAL 7001, shielded, free cable end, on Socket angled 7/8"-16UNF, cable length: 15 m, Connector unshielded
Spécifications techniques
| Longueur du câble | 15 m |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (fiche / prise) |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Courant nominal à 40°C | 5.2 A |
| Tension nominale | 600 V AC |
| Tension nominale | 600 V DC |
| Nombre de postes | 5 |
| Zone de poignée en couleur | Noir |
| Codage | A - standard |
| Type/catégorie de signal | DeviceNet™ |
| Affichage de l'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Couple | 0,8 Nm (connecteurs 7/8") |
| Indice d'inflammabilité selon UL 94 | HB |
| Matériau de contact | CuZn |
| Matériau de la surface de contact | Au |
| Matériau de support de contact | PA 6.6 |
| Matériau du corps de la poignée | TPU |
| Matériau, molettes | Acier inoxydable |
| Matériau d'étanchéité | TPU |
| Position = couleur du fil (signal) = position (option) | 1 (prise) | SR (bouclier) |
| Position = couleur du fil (signal) = position (option) | 2 (Prise) | RD (V+) |
| Position = couleur du fil (signal) = position (option) | 3 (Prise) | BK (V-) |
| Position = couleur du fil (signal) = position (option) | 4 (Prise) | WH (CAN_H) |
| Position = couleur du fil (signal) = position (option) | 5 (Prise) | BU (CAN_L) |
| Indice d'inflammabilité selon UL 94 | HB |
| Type de câble | Câble de liaison DeviceNet |
| Type de câble (abréviation) | 928 |
| Style UL AWM | 20201 (60°C / 600 V) |
| Structure du câble | 2xAWG18 (signal) + 2xAWG15 (alimentation) |
| Section du conducteur | 2x 1 mm² (paire de données) |
| Section du conducteur | 2x 1,7 mm² (alimentation) |
| Section du conducteur | 1x 1 mm² (fil de drainage) |
| AWG Ligne de signal | 18 |
| AWG Alimentation | 15 |
| Structure du conducteur Ligne de signal | 19x 0,26 mm |
| Structure du conducteur, alimentation en tension | 19x 0,34 mm |
| Diamètre de l'âme, isolation comprise | environ 3,8 mm (paire de données) |
| Diamètre de l'âme, isolation comprise | environ 2,7 mm (alimentation) |
| Couleurs des fils | Rouge-noir, bleu-blanc |
| Paires torsadées | 2 cœurs pour la paire |
| Type de blindage des paires | Feuille d'aluminium plastifiée, côté aluminium à l'extérieur |
| Torsion générale | 2 paires et un fil de drainage vers le noyau |
| Blindage | Blindage tressé en cuivre étamé |
| Couverture du blindage optique | 70 % |
| Gaine externe, couleur | gris RAL 7001 |
| Diamètre extérieur du câble D | 12,2 mm ±0,3 mm |
| Rayon de courbure minimal, installation fixe | 5 x D |
| Gaine extérieure, matériau | PVC |
| Matériau isolation du conducteur | PE expansé (paire de données) |
| Matériau isolation du conducteur | PVC (alimentation) |
| Matériau du conducteur | Fils de litz en Cu étamé |
| Résistance de l'isolation | > 5 GΩ*km |
| Capacité de travail | nom. 40 nF |
| Impédance d'onde | 120 Ω ±12 Ω (f = 1 MHz) |
| Tension nominale, câble | < 600 V (valeur de crête, pas pour les applications à haute puissance) |
| Tension d'essai Noyau/Noyau | 2000 V (50 Hz, 1 min.) |
| Tension d'essai Noyau/blindage | 2000 V (50 Hz, 1 min.) |
| Résistance à la flamme | Selon UL 1685 (CSA FT 4) |
| Résistance à la flamme | Conformément à la norme UL 1581 (flamme de câble) |
| Résistance à la flamme | Selon la norme IEC 60332-3-24 |
| Résistance à l'huile | UL 1581 |
| Autre résistance | Résistant aux UV Selon UL 1581, Section 1200 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, installation fixe) |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 50 |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
