Distributeur OfficielSKU
MPN
SAC-2P- 5,0-910/FSB SCO
Weight
0.317 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series SAC-2P

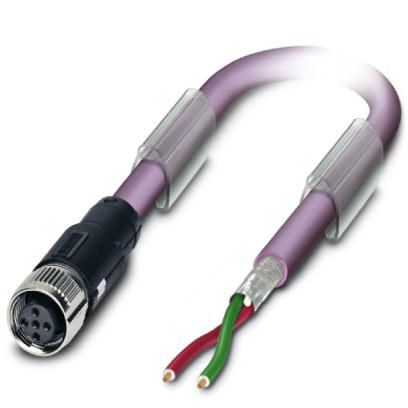

SAC-2P- 5,0-910/FSB SCO - Câble préconfectionné pour bus
Câble préconfectionné pour bus, PROFIBUS (12 Mbit/s), 2-pôles, PUR exempt d'halogène, lilas rouge RAL 4001, blindé, extrémité libre, sur Connecteur femelle droit M12 SPEEDCONNEC, codage: B, longueur de câble: 5 m
Spécifications techniques
| Longueur du câble | 5 m |
| Longueur de dénudage de l'extrémité libre du conducteur | 50 mm |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Courant nominal à 40°C | 4 A |
| Tension nominale | 48 V AC |
| Tension nominale | 60 V DC |
| Nombre de postes | 2 |
| Résistance de l'isolation | ≥ 100 MΩ |
| Codage | B - inverse |
| Type/catégorie de signal | PROFIBUS, 12 Mbps (max. 100 m) |
| Affichage de l'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Couple | 0,4 Nm (connecteur M12) |
| Matériau de contact | CuSn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | TPU GF |
| Matériau du corps de la poignée | TPU, difficilement inflammable, auto-extinguible |
| Matériau, molettes | Zinc moulé sous pression, nickelé |
| Matériau d'étanchéité | NBR |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 2 (Prise) = GN (Câble A) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 4 (Prise) = RD (câble B) |
| Type de câble | PROFIBUS |
| Type de câble (abréviation) | 910 |
| Style UL AWM | 21198 (80°C/300 V) |
| Structure du câble | 1x2xAWG24/19 |
| Section du conducteur | 2x 0,25 mm² (ligne de signal) |
| AWG Ligne de signal | 24 |
| Structure du conducteur Ligne de signal | 19x 0,13 mm |
| Diamètre de l'âme, isolation comprise | 2,55 mm ±0,07 mm |
| Couleurs des fils | Rouge, vert |
| Torsion générale | 2 noyaux avec 2 charges pour le noyau |
| Blindage | Feuille d'aluminium plastifiée, blindage tressé en cuivre étamé |
| Couverture du blindage optique | 85 % |
| Diamètre extérieur du câble D | 7,8 mm ±0,2 mm |
| Rayon de courbure le plus faible, installation fixe | 40 mm |
| Rayon de courbure le plus faible, installation mobile | 65 mm |
| Nombre de cycles de flexion | 4000000 |
| Rayon de courbure | 65 mm |
| Chemin de traverse | 4.5 m |
| Taux de déplacement | 3 m/s |
| Accélération | 3 m/s² |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Nombre de cycles de flexion | 5000000 |
| Rayon de courbure | 80 mm |
| Chemin de traverse | 4.5 m |
| Taux de déplacement | 3 m/s |
| Accélération | 3 m/s² |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Poids du câble | 90 kg/km |
| Gaine externe, couleur | violet RAL 4001 |
| Gaine extérieure, matériau | PUR |
| Matériau, remplissage | PP |
| Matériau isolation du conducteur | Foam-Skin PP |
| Matériau du conducteur | Fils de litz en Cu étamé |
| Résistance de l'isolation | ≥ 5 GΩ*km |
| Résistance du conducteur | ≤ 78,6 Ω/km |
| Capacité du câble | nom. 30 pF/m |
| Impédance d'onde | 150 Ω ±10 % (3 MHz ... 20 MHz) |
| Atténuation | ≤ 0,049 dB/m (à 16 MHz) |
| Tension nominale, câble | 300 V |
| Tension d'essai Noyau/Noyau | 1500 V (50 Hz, 1 min.) |
| Tension d'essai Noyau/blindage | 1500 V (50 Hz, 1 min.) |
| Autre résistance | Faible adhérence |
| Résistance à la flamme | UL 1581, section 1060 et UL 2556, section 9.3 (FT1) |
| Résistance à la flamme | UL 1581, section 1100 et UL 2556, section 9.1 (HFT/FT2) |
| Résistance à la flamme | IEC 60332-1-2 |
| sans halogène | conformément à la norme DIN VDE 0472 partie 815 |
| sans halogène | Selon la norme IEC 60754-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, installation fixe) |
| Température ambiante (fonctionnement) | -30 °C ... 70 °C (câble, installation flexible) |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (pour l'installation) |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (applications de câbles, chaînes porteuses) |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
