Distributeur OfficielSKU
MPN
SAC-2P- 5,0-910/M12FSB
Weight
0.317 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series SAC-2P

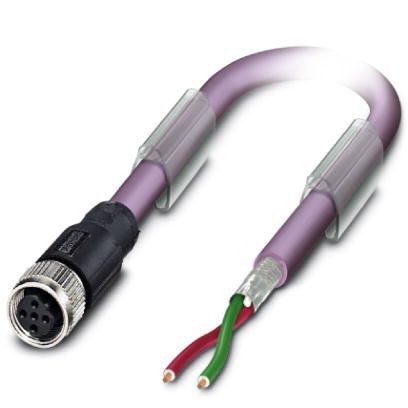

SAC-2P- 5,0-910/M12FSB - Câble préconfectionné pour bus
Câble préconfectionné pour bus, PROFIBUS (12 Mbit/s), 2-pôles, PUR exempt d'halogène, lilas rouge RAL 4001, blindé, extrémité libre, sur Connecteur femelle droit M12, codage: B, longueur de câble: 5 m
Spécifications techniques
| Longueur du câble | 5 m |
| Longueur de dénudage de l'extrémité libre du conducteur | 50 mm |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Note | D'autres produits avec des longueurs de câble variables sont disponibles dans la section des accessoires. |
| Courant nominal à 40°C | 4 A |
| Tension nominale | 48 V AC |
| Tension nominale | 60 V DC |
| Nombre de postes | 2 |
| Résistance de l'isolation | ≥ 100 MΩ |
| Codage | B - inverse |
| Type/catégorie de signal | PROFIBUS, 12 Mbps (max. 100 m) |
| Affichage de l'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'insertion/retrait | ≥ 100 |
| Couple | 0,4 Nm (connecteur M12) |
| Matériau de contact | CuSn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | TPU GF |
| Matériau du corps de la poignée | TPU, difficilement inflammable, auto-extinguible |
| Matériau, molettes | Zinc moulé sous pression, nickelé |
| Matériau d'étanchéité | NBR |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 2 (Prise) = GN (Câble A) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 4 (Prise) = RD (câble B) |
| Type de câble | PROFIBUS |
| Type de câble (abréviation) | 910 |
| Style UL AWM | 21198 (80°C/300 V) |
| Structure du câble | 1x2xAWG24/19 |
| Section du conducteur | 2x 0,25 mm² (ligne de signal) |
| AWG Ligne de signal | 24 |
| Structure du conducteur Ligne de signal | 19x 0,13 mm |
| Diamètre de l'âme, isolation comprise | 2,55 mm ±0,07 mm |
| Couleurs des fils | Rouge, vert |
| Torsion générale | 2 noyaux avec 2 charges pour le noyau |
| Blindage | Feuille d'aluminium plastifiée, blindage tressé en cuivre étamé |
| Couverture du blindage optique | 85 % |
| Diamètre extérieur du câble D | 7,8 mm ±0,2 mm |
| Rayon de courbure le plus faible, installation fixe | 40 mm |
| Rayon de courbure le plus faible, installation mobile | 65 mm |
| Nombre de cycles de flexion | 4000000 |
| Rayon de courbure | 65 mm |
| Chemin de traverse | 4.5 m |
| Taux de déplacement | 3 m/s |
| Accélération | 3 m/s² |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Nombre de cycles de flexion | 5000000 |
| Rayon de courbure | 80 mm |
| Chemin de traverse | 4.5 m |
| Taux de déplacement | 3 m/s |
| Accélération | 3 m/s² |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Poids du câble | 90 kg/km |
| Gaine externe, couleur | violet RAL 4001 |
| Gaine extérieure, matériau | PUR |
| Matériau, remplissage | PP |
| Matériau isolation du conducteur | Foam-Skin PP |
| Matériau du conducteur | Fils de litz en Cu étamé |
| Résistance de l'isolation | ≥ 5 GΩ*km |
| Résistance du conducteur | ≤ 78,6 Ω/km |
| Capacité du câble | nom. 30 pF/m |
| Impédance d'onde | 150 Ω ±10 % (3 MHz ... 20 MHz) |
| Atténuation | ≤ 0,049 dB/m (à 16 MHz) |
| Tension nominale, câble | 300 V |
| Tension d'essai Noyau/Noyau | 1500 V (50 Hz, 1 min.) |
| Tension d'essai Noyau/blindage | 1500 V (50 Hz, 1 min.) |
| Autre résistance | Faible adhérence |
| Résistance à la flamme | UL 1581, section 1060 et UL 2556, section 9.3 (FT1) |
| Résistance à la flamme | UL 1581, section 1100 et UL 2556, section 9.1 (HFT/FT2) |
| Résistance à la flamme | IEC 60332-1-2 |
| sans halogène | conformément à la norme DIN VDE 0472 partie 815 |
| sans halogène | Selon la norme IEC 60754-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, installation fixe) |
| Température ambiante (fonctionnement) | -30 °C ... 70 °C (câble, installation flexible) |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (pour l'installation) |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (applications de câbles, chaînes porteuses) |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Tournevis dynamométrique, couple de serrage préréglé de 0,4 Nm et entraînement hexagonal de 4 mm pour connecteur M12
Embout d'adaptateur, pour outils dynamométriques TSD-M..., entraînement 1/4"-E6,3, avec six pans de 4 mm pour embouts SAC
Embout enfichable pour le montage de câbles de capteurs/actionneurs munis de connecteurs M12 et de connecteurs M12 à équiper avec diamètre d'écrou moleté de 15 mm, pour emmanchement à six pans de 4 mm
Cache de protection M12 avec bande de fixation pour lignes de capteurs, pour connecteurs femelles M12 non affectés
Clip de sécurité pour le côté connecteur femelle de câbles pour capteurs/actionneurs munis de connecteurs M12 et de connecteurs M12 à confectionner, pour écrous moletés de diamètre 15 mm, ou pour clé Allen de 14 mm, évite la séparation de raccords enfichables, sans outil
Pince coupante diagonale, pour fils durs (cordes à piano) et souples, conformes à la norme VDE 1 000 V AC/ 1 500 V DC
Pince coupante diagonale électronique, tête pointue, sans chanfrein, avec ressort d'ouverture, finition mate phosphatée, exécution estampée
Outil à dénuder, pour câbles et conducteurs (spécialement aussi pour isolants en caoutchouc et silicone) de 0,1 - 4 mm2, réglage automatique, longueur à dénuder jusqu'à 18 mm, capacité de sectionnement jusqu'à 10 mm2 flexible/ 1,5 mm2 rigide, couteau de dénudage remplaçable
Outil à dénuder, pour câbles et conducteurs (spécialement aussi pour isolants en caoutchouc et silicone) de 0,1 - 4 mm2, réglage automatique, longueur à dénuder jusqu'à 18 mm, capacité de sectionnement jusqu'à 10 mm2 flexible/ 1,5 mm2 rigide, couteau de dénudage remplaçable
Outil à dénuder, pour câbles et conducteurs de 0,02 - 10 mm2, réglage automatique, longueur à dénuder jusqu'à 18 mm, capacité de sectionnement jusqu'à 10 mm2 flexible/ 1,5 mm2 rigide, couteau de dénudage remplaçable
Adaptateur pour tuyau flexible de protection pour tubes ondulés d'une dimension nominale 13 (10 x 13), ondulation parallèle
Gaine de protection, matériau: PA 6, résistant aux UV: oui, souple, indice de protection: IP68, coloris: noir, classe d'inflammabilité selon UL 94: V0, diamètre intérieur: 10 mm, Longueur totale: 50 m
Gaine de protection, matériau: PA 6, résistant aux UV: oui, souple, indice de protection: IP68, coloris: noir, classe d'inflammabilité selon UL 94: HB, diamètre intérieur: 10 mm, Longueur totale: 50 m
Connecteur de données, PROFIBUS DP (12 Mbit/s), 2-pôles, blindé, connecteur femelle droit M12, codage: B, Raccordement à ressort Push-Lock, matériau de la molette: Zinc moulé sous pression, nickelé, diamètre extérieur du câble 4 mm ... 8 mm
Connecteur de données, PROFIBUS DP (12 Mbit/s), 2-pôles, blindé, connecteur mâle droit M12, codage: B, Raccordement à ressort Push-Lock, matériau de la molette: Zinc moulé sous pression, nickelé, diamètre extérieur du câble 4 mm ... 8 mm
Connecteur de données, PROFIBUS DP (12 Mbit/s), 2-pôles, blindé, connecteur femelle coudé M12, codage: B, Raccordement à ressort Push-Lock, matériau de la molette: Zinc moulé sous pression, nickelé, diamètre extérieur du câble 4 mm ... 8 mm
Connecteur de données, PROFIBUS DP (12 Mbit/s), 2-pôles, blindé, connecteur mâle coudé M12, codage: B, Raccordement à ressort Push-Lock, matériau de la molette: Zinc moulé sous pression, nickelé, diamètre extérieur du câble 4 mm ... 8 mm
Connecteur de données, PROFIBUS (12 Mbit/s), 2-pôles, exempt d'halogène, blindé, connecteur femelle droit M12, codage: B, Raccordement autodénudant, matériau de la molette: Zinc moulé sous pression, nickelé, diamètre extérieur du câble 5 mm ... 9,7 mm
Connecteur de données, PROFIBUS (12 Mbit/s), 2-pôles, exempt d'halogène, blindé, connecteur mâle droit M12, codage: B, Raccordement autodénudant, matériau de la molette: Zinc moulé sous pression, nickelé, diamètre extérieur du câble 5 mm ... 9,7 mm
Connecteur de données, PROFIBUS, INTERBUS, 5-pôles, blindé, connecteur femelle droit M12, codage: B, Raccordement vissé, matériau de la molette: Zinc moulé sous pression, nickelé, presse-étoupe Pg9, diamètre extérieur du câble 6,5 mm ... 8,5 mm
Connecteur de données, PROFIBUS, INTERBUS, 5-pôles, blindé, connecteur mâle droit M12, codage: B, Raccordement vissé, matériau de la molette: Zinc moulé sous pression, nickelé, presse-étoupe Pg9, diamètre extérieur du câble 6,5 mm ... 8,5 mm
Connecteur de données, PROFIBUS, INTERBUS, 5-pôles, blindé, connecteur femelle coudé M12, codage: B, Raccordement vissé, matériau de la molette: Laiton, nickelé, presse-étoupe Pg9, diamètre extérieur du câble 6 mm ... 8 mm
Connecteur de données, PROFIBUS, INTERBUS, 5-pôles, blindé, connecteur mâle coudé M12, codage: B, Raccordement vissé, matériau de la molette: Laiton, nickelé, presse-étoupe Pg9, diamètre extérieur du câble 6 mm ... 8 mm
Répartiteur en T, PROFIBUS DP (12 Mbit/s), 5-pôles, blindé, Connecteur femelle droit M12, codage: B, sur connecteur mâle droit M12, codage: B et connecteur mâle droit M12, codage: B
Répartiteur en T, PROFIBUS DP (12 Mbit/s), 5-pôles, blindé, Connecteur femelle droit M12, codage: B, sur connecteur mâle droit M12, codage: B et connecteur mâle droit M12, codage: B, Filetage M12 fixe à l'entrée du connecteur
