1408517
Distributeur OfficielSKU
PHX1408517
MPN
HC-COM- 4/2-EBUC
Weight
0.014 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series HC-COM

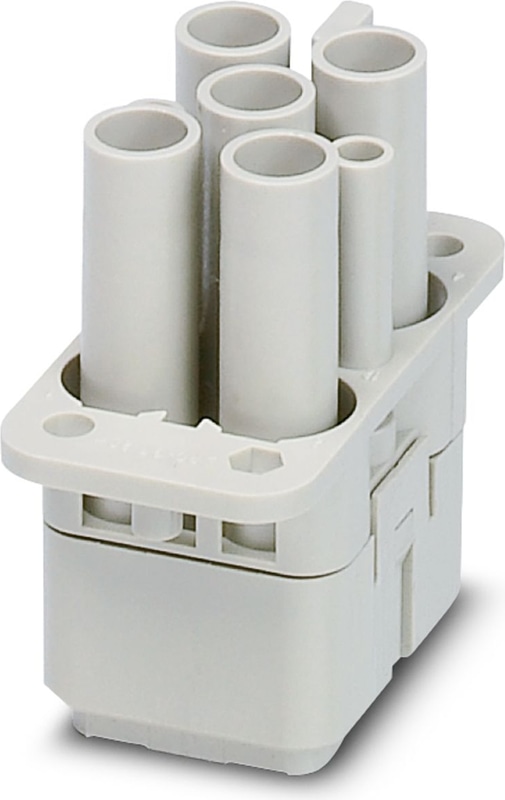

HC-COM- 4/2-EBUC - Élément de contact
Élément de contact, nombre de pôles: 4+2+PE, taille: COM, contacts de puissance: 4, contacts de commande: 2, Connecteur femelle, Raccordement à sertir, 250 V, 40 A, 0,14 mm2 ... 2,5 mm2, application: Puissance / signal, Pour boîtiers plastiques uniquement
- Résistance aux chocs et aux vibrations selon la norme DIN EN 61373
Spécifications techniques
| Note | Pour contacts à sertir CK4.0-ED.. (circuit de commande), CK1.6-ED... (circuit de commande) |
| Note | Les connecteurs ne peuvent être utilisés qu'en l'absence de charge ou de tension. |
| Technologie de connexion | Connexion à sertir (contacts de signalisation) |
| Technologie de connexion | Connexion à sertir (contacts de puissance) |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de postes | 4+2+PE |
| Nombre de contacts de puissance | 4 |
| Nombre de contacts de contrôle | 2 |
| Cycles d'insertion/retrait | ≥ 500 |
| Taille | COM |
| Numérotation des contacts | 1 - 4 |
| Section du conducteur | 0,14 mm² ... 2,5 mm² (contacts de commande) |
| Section du conducteur | 1,5 mm² ... 6 mm² (contacts de puissance) |
| Section de raccordement AWG | 16 ... 10 (contacts de puissance) |
| Section de raccordement AWG | 26 ... 14 (contacts de commande) |
| Longueur de dénudage du fil individuel | 9 mm (1,5 mm² ... 2,5 mm² circuit de commande) |
| Longueur de dénudage du fil individuel | 9,6 mm (4 mm² - 6 mm² circuit de commande) |
| Longueur de dénudage du fil individuel | 8 mm (circuit de contrôle) |
| Longueur de dénudage du fil individuel | 6 mm (2,5 mm² circuit de commande) |
| Instructions de montage | Pour garantir une utilisation correcte, l'installation dans un boîtier avec une protection IP54 ou supérieure est requise. |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (y compris l'échauffement des contacts) |
| Matériau de contact | Alliage de cuivre |
| Matériau de la surface de contact | Ag (alternativement Au) |
| Matériau de la surface de contact, contact électrique | Ag |
| Matériau de la surface de contact, contact de contrôle | Ag (alternativement Au) |
| Matériau de support de contact | PC |
| Tension nominale pour les contacts de puissance | 400/690 V |
| Tension nominale (III/3) | 250 V (contacts de commande) |
| Tension nominale (III/3) | 400 V (contacts d'alimentation phase-terre) |
| Tension nominale (III/3) | 690 V (contacts d'alimentation en phase) |
| Tension de choc nominale | 6 kV (contacts d'alimentation en phase) |
| Tension de choc nominale | 4 kV (contacts de commande) |
| Courant nominal | 40 A (contacts de puissance) |
| Courant nominal | 10 A (contacts de commande) |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Pince à sertir, pour contacts tournés avec diamètre de picot de 4,0 mm, deux stations de matrice repérées, dispositif de verrouillage déverrouillable, introduction latérale, avec aide au positionnement incl.
Pince à sertir, pour contacts tournés 1,6-ED..., CK 2,5-ED..., CK 4,0-ED..., 4 stations de matrice repérées, dispositif de verrouillage déverrouillable, introduction latérale, aide au positionnement incluse- Pince à sertir, pour contacts tournés 1,6-ED..., CK 2,5-ED..., CK 4,0-ED..., 4 stations de matrice repérées, dispositif de verrouillage déverrouillable, introduction latérale, aide au positionnement incluse
Contact femelle fibre optique POF, tourné, pour porte-contacts (HC-DD...I-CT.../ HC-M-12-CT-F.../ HC-M-17-CT-F...) des contacts CK1,6-ED...
Contact à sertir, diamètre de contact: 4 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 1,5 mm2 ... 1,5 mm2, AWG 16- Contact à sertir, diamètre de contact: 4 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 2,5 mm2 ... 2,5 mm2, AWG 14
- Contact à sertir, diamètre de contact: 4 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 4 mm2 ... 4 mm2, AWG 12
- Contact à sertir, diamètre de contact: 4 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 6 mm2 ... 6 mm2, AWG 10
Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 0,14 mm2 ... 0,37 mm2, AWG 26 ... 22- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 0,5 mm2 ... 0,5 mm2, AWG 20
- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 0,75 mm2 ... 0,75 mm2, AWG 18
- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 1 mm2 ... 1 mm2, AWG 18
- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 1,5 mm2 ... 1,5 mm2, AWG 16
- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 2,5 mm2 ... 2,5 mm2, AWG 14
Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 0,14 mm2 ... 0,37 mm2, AWG 26 ... 22- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 0,5 mm2 ... 0,5 mm2, AWG 20
- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 0,75 mm2 ... 0,75 mm2, AWG 18
- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 1 mm2 ... 1 mm2, AWG 18
- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 1,5 mm2 ... 1,5 mm2, AWG 16
- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 2,5 mm2 ... 2,5 mm2, AWG 14
