1408481
Distributeur OfficielSKU
PHX1408481
MPN
HC-COM- 8-ESTC
Weight
0.018 kg
Series HC-COM

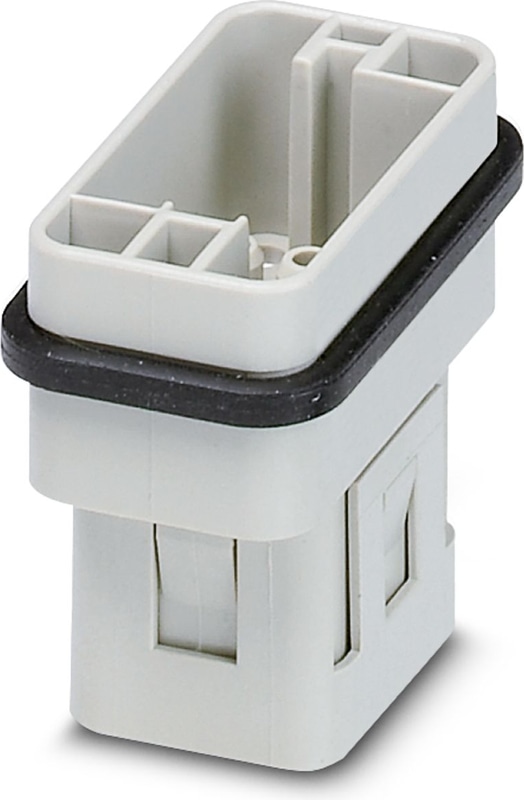

HC-COM- 8-ESTC - Élément de contact
Élément de contact, nombre de pôles: 8+PE, taille: COM, contacts de puissance: 8, contacts de commande: 0, nombre de raccordements par pôle: 1, Mâle, Raccordement à sertir, 500 V, 16 A, 0,5 mm2 ... 4 mm2, application: Puissance, Pour boîtiers plastiques uniquement
- Résistance aux chocs et aux vibrations selon la norme DIN EN 61373
Spécifications techniques
| Note | Pour contacts à sertir CK2,5-ED... |
| Note | Les connecteurs ne peuvent être utilisés qu'en l'absence de charge ou de tension. |
| Technologie de connexion | Connexion à sertir |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de postes | 8+PE |
| Nombre de contacts de puissance | 8 |
| Nombre de contacts de contrôle | 0 |
| Cycles d'insertion/retrait | ≥ 500 |
| Taille | COM |
| Numérotation des contacts | 1 - 8 |
| Section du conducteur | 0,5 mm² ... 4 mm² |
| Section de raccordement AWG | 20 ... 12 |
| Longueur de dénudage du fil individuel | 7,5 mm |
| Instructions de montage | Pour garantir une utilisation correcte, l'installation dans un boîtier avec une protection IP54 ou supérieure est requise. |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (y compris l'échauffement des contacts) |
| Matériau du joint | NBR |
| Matériau de contact | Alliage de cuivre |
| Matériau de la surface de contact | Ag (alternativement Au) |
| Matériau de support de contact | PC |
| Tension nominale pour les contacts de puissance | 500 |
| Tension nominale (III/3) | 500 V |
| Tension de choc nominale | 6 kV |
| Courant nominal | 16 A |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Pince à sertir, pour contacts tournés 1,6-ED..., CK 2,5-ED..., CK 4,0-ED..., 4 stations de matrice repérées, dispositif de verrouillage déverrouillable, introduction latérale, aide au positionnement incluse
Douille entretoise pour porte-contacts avec contacts femelles CK 2,5-ED... torsadés. Pour éléments de contact série HC-A../ HC-BB.../ HC-M...)
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 0,5 mm2 ... 0,5 mm2, AWG 20- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 0,75 mm2 ... 0,75 mm2, AWG 18
- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 1 mm2 ... 1 mm2, AWG 18
- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 1,5 mm2 ... 1,5 mm2, AWG 16
- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 2,5 mm2 ... 2,5 mm2, AWG 14
- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 3 mm2 ... 3 mm2, AWG 12
- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 4 mm2 ... 4 mm2, AWG 12
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 0,5 mm2 ... 0,5 mm2, AWG 20- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 1 mm2 ... 1 mm2, AWG 18
- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 1,5 mm2 ... 1,5 mm2, AWG 16
- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 2,5 mm2 ... 2,5 mm2, AWG 14
- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 4 mm2 ... 4 mm2, AWG 12
