1032921
Distributeur OfficielSKU
PHX1032921
MPN
ELR 1-SC-24DC/600AC-30
Weight
0.262 kg
Series ELR

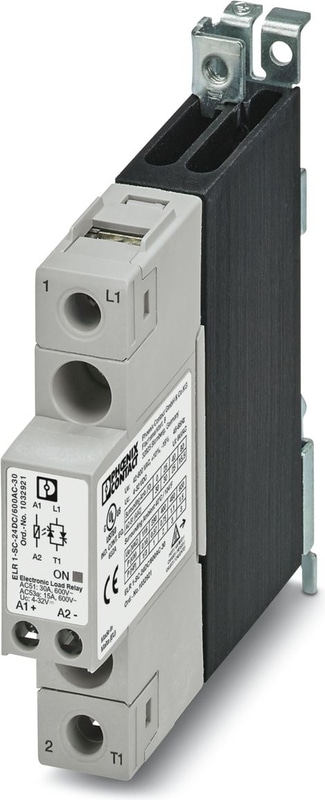

ELR 1-SC-24DC/600AC-30 - Contacteur à semi-conducteurs
Protection à semi-conducteurs monophasée, tension d'entrée : 24 V DC, intensité de sortie : 30 A, électro-aimant à minimum de tension
Spécifications techniques
| Largeur | 18 mm |
| Hauteur | 110 mm |
| Profondeur | 103 mm |
| Température ambiante (fonctionnement) | -30 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Nom de l'entrée | Entrée de contrôle |
| Tension nominale d'actionnement UC | 24 V DC |
| Plage de tension de déclenchement | 4 V DC ... 32 V DC |
| Courant d'actionnement nominal IC | environ 12 mA |
| Seuil de commutation | ≤ 1 V DC (signal "0") |
| Seuil de commutation | ≥ 4 V DC (signal "1") |
| Fréquence de transmission | 25 Hz |
| Affichage de la tension de fonctionnement | LED verte |
| Nom de la sortie | Sortie de charge |
| Plage de tension de fonctionnement | 42 V AC ... 660 V AC |
| Plage de courant de charge | 250 mA ... 30 A (voir déclassement) |
| Courant nominal de fonctionnement à AC-51 | 30 A |
| Courant nominal de fonctionnement à AC-53a | 15 A (TA = 25 °C) |
| Courant nominal de fonctionnement à AC-53a | 5 A (TA = 40 °C) |
| Valeur de charge maximale | 1800 A2s |
| Courant de fuite | < 3 mA (à l'état éteint) |
| Tension résiduelle | < 1 V |
| Courant de choc | 600 A (t = 10 ms) |
| Type de protection | Varistor |
| Position de montage | Vertical (rail DIN horizontal) |
| Instructions de montage | Peut être aligné avec un espacement ≥ 22,5 mm |
| Nom de la connexion | Circuits de contrôle |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,5 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,5 mm² ... 2,5 mm². |
| Section du conducteur AWG | 18 ... 12 |
| Nom de la connexion | Circuit de charge |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 12 mm |
| Filet de vis | M4 |
| Section transversale du conducteur solide | 2,5 mm² ... 6 mm² |
| Section transversale du conducteur flexible | 1 mm² ... 4 mm² |
| Section du conducteur AWG | 14 ... 10 |
| Désignation | Normes/réglementations |
| Normes/réglementations | EN 61000-4-2 |
| Normes/réglementations | EN 61000-4-3 |
| Normes/réglementations | EN 61000-4-4 |
| Normes/réglementations | EN 61000-4-5 |
| Normes/réglementations | EN 55011 |
Pourquoi Proax pour Phoenix Contact 1032921?
Proax est le distributeur autorisé de Phoenix Contact 1032921. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 1 |
