1032919
Distributeur OfficielSKU
PHX1032919
MPN
ELR 1-SC-24DC/600AC-20
Weight
0.261 kg
Series ELR

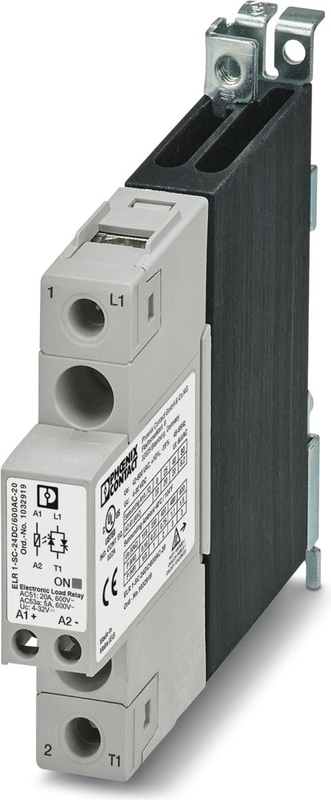

ELR 1-SC-24DC/600AC-20 - Contacteur à semi-conducteurs
Protection à semi-conducteurs monophasée, tension d'entrée : 24 V DC, intensité de sortie : 20 A, électro-aimant à minimum de tension
Spécifications techniques
| Largeur | 18 mm |
| Hauteur | 110 mm |
| Profondeur | 103 mm |
| Température ambiante (fonctionnement) | -30 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Nom de l'entrée | Entrée de contrôle |
| Tension nominale d'actionnement UC | 24 V DC |
| Plage de tension de déclenchement | 4 V DC ... 32 V DC |
| Courant d'actionnement nominal IC | environ 12 mA |
| Seuil de commutation | ≤ 1 V DC (signal "0") |
| Seuil de commutation | ≥ 4 V DC (signal "1") |
| Fréquence de transmission | 25 Hz |
| Affichage de la tension de fonctionnement | LED verte |
| Nom de la sortie | Sortie de charge |
| Plage de tension de fonctionnement | 42 V AC ... 660 V AC |
| Plage de courant de charge | 150 mA ... 20 A (voir déclassement) |
| Courant nominal de fonctionnement à AC-51 | 20 A |
| Courant nominal de fonctionnement à AC-53a | 5 A (TA = 25 °C) |
| Courant nominal de fonctionnement à AC-53a | 5 A (TA = 40 °C) |
| Valeur de charge maximale | 525 A2s |
| Courant de fuite | < 3 mA (à l'état éteint) |
| Tension résiduelle | < 1 V |
| Courant de choc | 325 A (t = 10 ms) |
| Type de protection | Varistor |
| Position de montage | Vertical (rail DIN horizontal) |
| Instructions de montage | Peut être aligné avec un espacement ≥ 22,5 mm |
| Nom de la connexion | Circuits de contrôle |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,5 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,5 mm² ... 2,5 mm². |
| Section du conducteur AWG | 18 ... 12 |
| Nom de la connexion | Circuit de charge |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 12 mm |
| Filet de vis | M4 |
| Section transversale du conducteur solide | 2,5 mm² ... 6 mm² |
| Section transversale du conducteur flexible | 1 mm² ... 4 mm² |
| Section du conducteur AWG | 14 ... 10 |
| Désignation | Normes/réglementations |
| Normes/réglementations | EN 61000-4-2 |
| Normes/réglementations | EN 61000-4-3 |
| Normes/réglementations | EN 61000-4-4 |
| Normes/réglementations | EN 61000-4-5 |
| Normes/réglementations | EN 55011 |
