1624130
Distributeur OfficielSKU
PHX1624130
MPN
EV-PLCC-AC1-DC1
Weight
1.139 kg
Prendre note que cet item est Non Cancellable / Non Retournable

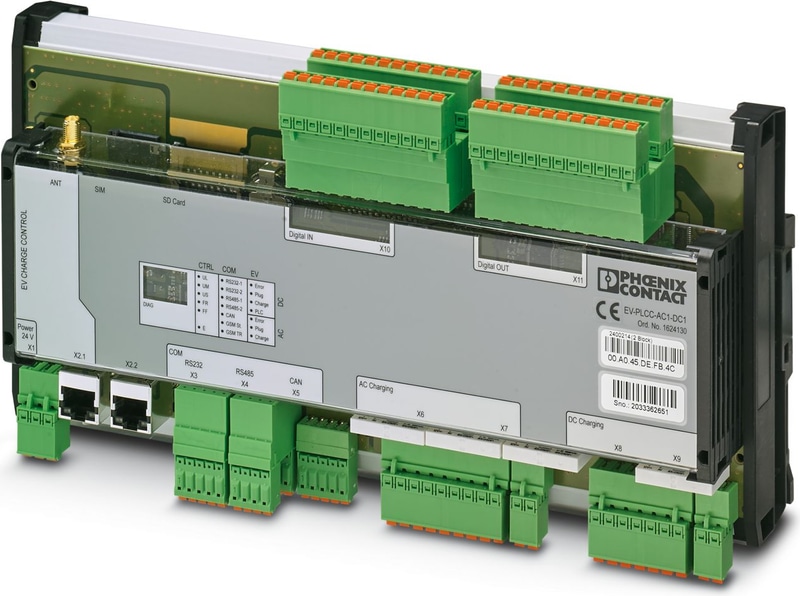

EV-PLCC-AC1-DC1 - Commande de charge DC
Contrôleur de charge programmable pour les charges DC et AC de véhicules électriques, conformément aux normes CEI 61851-1,-23, DIN SPEC 70121, CHAdeMO, avec modem mobile intégré
- Automate de charge programmable pour stations de charge AC et DC
- Programmable avec PC Worx suivant CEI 61131
- Blocs de fonction pour la communication des véhicules selon les normes DIN SPEC 70121 et CHAdeMO
- E/S complètes et interfaces série pour équipements périphériques
- Accès à distance par modem mobile intégré
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Type de produit | Contrôleur de charge programmable pour la charge en courant continu et alternatif des véhicules électriques selon IEC 61851-1,-23, DIN SPEC 70121, et CHAdeMO, avec modem cellulaire intégré |
| Type | dans le logement |
| Nombre de points de charge | 2 |
| Hauteur | 158,00 mm |
| Largeur | 285,00 mm |
| Profondeur | 70,00 mm |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité admissible (fonctionnement) | 10 % ... 95 % (selon DIN EN 61131-2, sans condensation, sans formation de glace) |
| Humidité admissible (stockage/transport) | 10 % ... 95 % (selon EN 61131-2) |
| Pression d'air (fonctionnement) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau moyen de la mer) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau moyen de la mer) |
| Degré de protection | IP20 |
| Vibrations (fonctionnement) | 5g |
| Vibrations (stockage/transport) | 5g |
| Choc (fonctionnement) | 25g (critère 1, selon IEC 60068-2-27) |
| Capteurs de température | 1x Pt 1000 (évaluation via le programme d'application) |
| Plage de température | -20 °C ... 120 °C |
| Sortie relais | Chargement en courant alternatif activé |
| Tension de commutation maximale | 30 V (alimentation externe) |
| Courant de commutation max. | 6 A (alimentation externe) |
| Nombre de tâches de contrôle | 8 |
| Vitesse de traitement | 1,3 ms (instructions de mélange de 1 K) |
| Vitesse de traitement | 90 µs (instructions de 1 K bit) |
| Mémoire de programme | 1 Mbyte (86 K instructions (IL)) |
| Batterie | Intégré (batterie rechargeable tamponnée) |
| Stockage de données rétentives | 48 kByte (NVRAM) |
| Stockage des données | 1 Mbyte |
| Mémoire de paramétrage | min. 4 Mbyte (en fonction du support de stockage) |
| Outil de diagnostic | DIAG+ |
| Outil de programmation | PC WORX |
| Système d'exécution | eCLR |
| Horloge en temps réel | Oui |
| Nombre d'entrées | 16 |
| Méthode de connexion | Connecteurs COMBICON |
| Description de l'entrée | EN 61131-2 type 1 |
| Plage de tension d'entrée | -0,5 V DC ... 30 V DC |
| Plage de tension d'entrée | -0,5 V DC ... 5 V DC (signal "0") |
| Plage de tension d'entrée | 15 V DC ... 30 V DC (signal "1") |
| Temps de réponse typique | min. 3 ms |
| Longueur du câble | max. 30 m |
| Nombre de sorties | 16 |
| Méthode de connexion | Connecteurs COMBICON |
| Tension de sortie | 24 V DC |
| Courant de sortie maximal par canal | 500 mA |
| Résistance à la tension inverse permanente | max. 500 mA |
| Nombre d'interfaces | 2 |
| Méthode de connexion | Prise RJ45 |
| Vitesse de transmission | 100 Mbps |
| Longueur de la transmission | max. 100 m |
| Nombre d'interfaces | 2 |
| Méthode de connexion | Connecteurs COMBICON |
| Longueur de la transmission | max. 3 m (avec câble blindé max. 30 m) |
| Résistance de terminaison | 120 Ω (peut être connecté en interne) |
| Nombre d'interfaces | 2 |
| Méthode de connexion | Connecteurs COMBICON |
| Longueur de la transmission | max. 3 m (avec câble blindé max. 30 m) |
| Nombre d'interfaces | 1 (Mode transparent, CAN 2.0a, 11 Bit Object Identifier, CAN 2.0b, 29 Bit Object Identifier) |
| Méthode de connexion | Connecteurs COMBICON |
| Vitesse de transmission | 500 kbps (par défaut) |
| Vitesse de transmission | 125 kbps, 250 kbps, 1000 kbps (réglable) |
| Longueur de la transmission | max. 3 m (avec câble blindé max. 30 m) |
| Résistance de terminaison | 120 Ω (peut être connecté en interne) |
| Interface | GSM / GPRS / EDGE / UMTS / HSPA |
| Description de l'interface | 3G / 2G |
| Fréquence | 900 MHz (GSM/GPRS/EDGE) |
| Fréquence | 1800 MHz (GSM/GPRS/EDGE) |
| Fréquence | 850 MHz (UMTS/HSPA (classe 3)) |
| Fréquence | 1900 MHz (UMTS/HSPA (classe 3)) |
| Fréquence | 2100 MHz (UMTS/HSPA (classe 3)) |
| Antenne | longueur de câble maximale de 30 m |
| Note | Révision du matériel 02 ou ultérieure |
| Impédance | 50 Ω |
| Connexion de l'antenne | SMA (femelle) |
| Carte SIM | Carte SIM 1,8 volt et 3 volts |
| GPRS | Classe 12, Classe B |
| EDGE | Multislot Classe 10 |
| UMTS | HSPA 3GPP R6 |
| Protocoles pris en charge | OCPP 1.6J |
| Méthode de connexion | Connecteurs COMBICON |
| Section transversale du conducteur flexible | 0,08 mm² ... 1,5 mm² |
| Section transversale du conducteur solide | 0,08 mm² ... 1,5 mm² |
| Section du conducteur AWG | 28 ... 16 |
| Tension d'alimentation | 24 V DC (longueur du câble max. 30 m) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (toutes tolérances comprises, ondulation résiduelle comprise) |
| Ondulation résiduelle | 5 % |
| Tension d'alimentation UM des entrées numériques | 24 V DC -15 % / +20 % (selon EN 61131-2) |
| Alimentation électrique à UM | max. 8 A DC (somme de UM + US) |
| Consommation de courant de UM | max. 8 A DC |
| Tension d'alimentation US des sorties numériques | 24 V DC -15 % / +20 % (selon EN 61131-2) |
| Alimentation électrique à US | max. 8 A DC (somme de UM + US) |
| Consommation de courant de US | max. 8 A DC |
| Tension d'alimentation UL | 24 V DC |
| Alimentation électrique à UL | max. 0,8 A DC |
| Immunité aux décharges électrostatiques (ESD) | Test d'immunité selon EN 61000-6-2/IEC 61000-6-2 Décharge électrostatique (ESD) EN 61000-4-2/IEC 61000-4-2 Critère B, décharge par contact de 4 kV, décharge dans l'air de 8 kV |
| Immunité à l'EF | Test d'immunité selon EN 61000-6-2/IEC 61000-6-2 Champs électromagnétiques EN 61000-4-3/IEC 61000-4-3 Critère A, intensité du champ : 10 V/m |
| Immunité à l'éclatement | Essai d'immunité selon EN 61000-6-2/IEC 61000-6-2 Transitoires rapides (burst) EN 61000-4-4/IEC 61000-4-4 Critère B, 2 kV |
| Immunité à la surtension | Test d'immunité selon EN 61000-6-2/IEC 61000-6-2 Surtension transitoire (surge) EN 61000-4-5/IEC 61000-4-5 Critère B, lignes d'alimentation : 1 kV, lignes de signaux/données : 0,5 kV |
| Immunité aux interférences conduites | Test d'immunité selon EN 61000-6-2/IEC 61000-6-2 Interférences conduites EN 61000-4-6/IEC 61000-4-6 Critère A, Tension d'essai 10 V |
| Émission d'interférences | Essai d'émission de bruit conformément à EN 61000-6-4/IEC 61000-6-4 EN 55011 Classe A |
| Position de montage | Horizontal |
| Instructions de montage | Montage sur rail DIN |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Mémoire de programmation et de configuration pour le stockage des programmes d'application et autres fichiers dans le système de fichiers de l'API, enfichable, 2 GB avec clé de licence pour les bibliothèques de blocs de fonction du domaine de l'électromobilité
Antenne omnidirectionnelle multibande pour montage mural ou sur poteau, 0,6 GHz ... 6 GHz, gain : 3 dBi ... 7 dBi, indice de protection : IP66, raccordement : SMA (mâle), avec câble de raccordement de 5 m, étrier de montage et colliers pour poteaux
Antenne GSM-UMTS, avec caractéristique omnidirectionnelle, câble d'antenne de 2 m avec connecteur rond SMA
Kit de raccordement de blindage Axioline (comprend 2 supports de profilés de blindage et 2 bornes de blindage SK 5)
Borne de raccordement pour blindage, pour mise à la terre sur barres collectrices, résistance de contact < 1 mΩ
Borne de raccordement pour blindage, pour mise à la terre sur barres collectrices, résistance de contact < 1 mΩ
