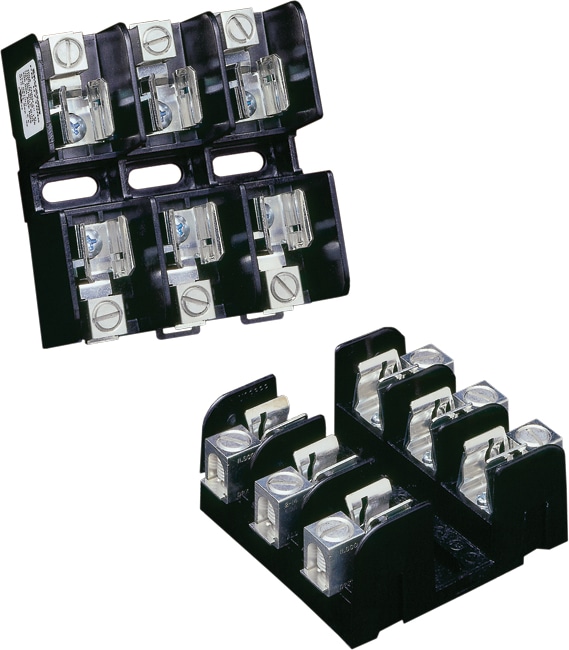

U71007

Les blocs de fusibles de Mersen Semiconductor sont dotés d'une face ouverte. Chaque version a une tension nominale de 750 volts et peut recevoir des fusibles cylindriques IEC de 14 x 51 mm ou de 22 x 58 mm. Les porte-fusibles 703, U705 et U710 sont dotés de la conception unique des blocs additionnels de Mersen qui peuvent être assemblés sur des porte-fusibles à 1, 2 ou 3 pôles pour former des porte-fusibles segmentés multipolaires d'autant de pôles que désiré. Un choix de connecteurs en boîte, à vis ou à plaque de pression est proposé pour s'adapter à une large gamme de fils de cuivre standard ou solides. Toutes les versions ont une rigidité diélectrique vérifiée supérieure à 2500V. Un adaptateur pour rail DIN intégré et breveté sur les blocs U710 ajoute encore à la polyvalence de la conception. Toutes les pinces fusibles sont fabriquées en cuivre étamé à haute conductivité avec des pinces renforcées par des ressorts.

Caractéristiques

• Socles en thermoplastique
• Montage sur rail DIN (U710) ou à vis
• Conception de blocs additionnels

Applications

• Tous les circuits jusqu'à 750 volts utilisant des fusibles à semi-conducteurs pour la protection des petits onduleurs, des systèmes UPS, des entraînements de moteur, etc.
