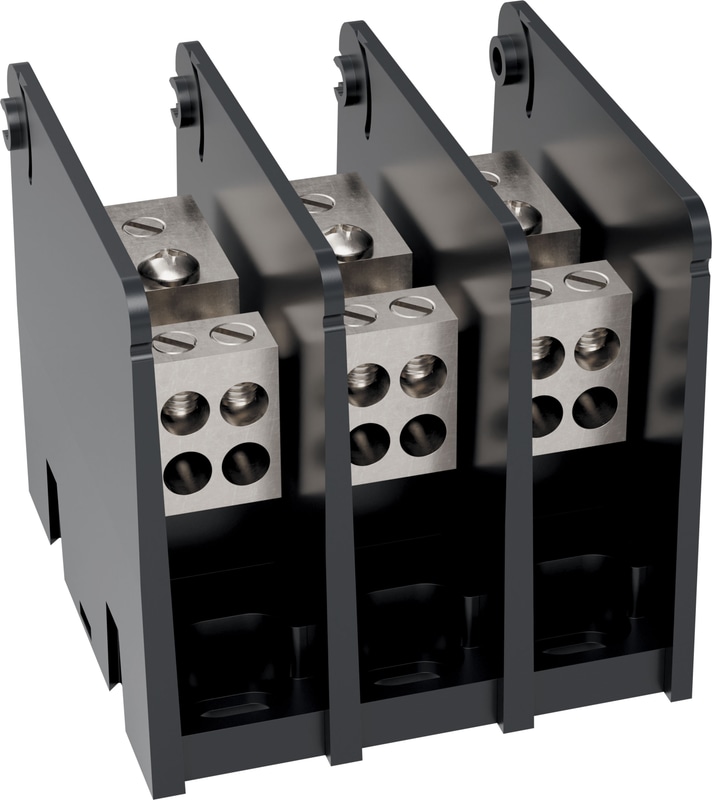

MPDB63163

La nouvelle génération de blocs de distribution d'énergie (PDB). Les blocs de distribution d'énergie de Mersen constituent une méthode sûre et facile pour épisser les câbles, diviser l'énergie primaire en circuits secondaires et répondre aux exigences des points de dérivation à jonction fixe. Tous les blocs sont homologués UL et CSA et répondent aux exigences d'espacement pour les circuits d'alimentation et de dérivation, conformément à la norme UL508A et au National Electrical Code®. Les options PDB comprennent des entrées primaires à un ou deux conducteurs et jusqu'à 30 sorties secondaires. Des blocs spécialisés sont disponibles, permettant jusqu'à 7 entrées primaires. La série MPDB est proposée en trois catégories de taille : miniature (séries MPDB62 et MPDB63), intermédiaire (séries MPDB66 et MPDB67) et grande (séries MPDB68 et MPDB69), en aluminium et en cuivre.

Caractéristiques

• Poteaux d'appoint : Toutes les tailles sont dotées de poteaux supplémentaires en option pour une flexibilité et une facilité d'utilisation accrues. Les poteaux additionnels peuvent être empilés pour former des unités multipolaires sur le terrain sans l'aide d'outils. Les poteaux additionnels permettent de personnaliser les combinaisons de fils primaires et secondaires. Les barrières d'extrémité sont également disponibles à la vente. Les numéros de catalogue se trouvent dans les tableaux de sélection des numéros de catalogue pour chaque bloc de taille.
• Connecteurs de fils : Des connecteurs standard en aluminium et en cuivre sont disponibles. Les connecteurs en aluminium acceptent les fils AL ou CU, tandis que les connecteurs en cuivre n'acceptent que les fils CU. Les connecteurs sont tous étamés en une seule pièce. De nombreux numéros de pièces sont conçus pour accepter des fils fins de type DLO, ce qui permet aux utilisateurs de raccorder des conducteurs souples.
• Isolateurs : Les isolateurs sont pratiquement incassables et fabriqués en polycarbonate chargé de verre. Des couvercles de sécurité à charnière "transparents" sont disponibles en option et offrent un degré plus élevé de sécurité et de résistance aux chocs là où c'est nécessaire. Les couvercles à charnière peuvent être installés sans outils.
• Espaces : 1 pouce dans l'air et 2 pouces sur la surface entre les pièces sous tension non isolées de polarité opposée, conformément aux exigences de la norme UL508A pour les circuits d'alimentation et de dérivation.
• Couvercles de sécurité : Les couvercles de sécurité en polycarbonate offrent une protection frontale. Un couvercle est nécessaire pour chaque pôle. Chaque couvercle est doté d'un trou de sonde de test au centre pour la vérification du circuit. Les couvercles sont des accessoires optionnels et les numéros de catalogue se trouvent dans les tableaux de sélection du catalogue pour chaque bloc de taille.

Applications

• Épissure de câbles
• Séparation de l'alimentation primaire en circuits secondaires
• Points de dérivation à jonction fixe.
