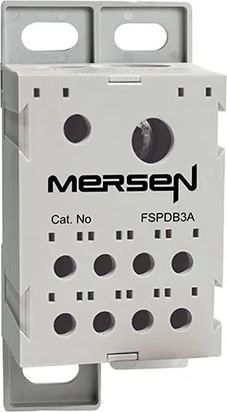

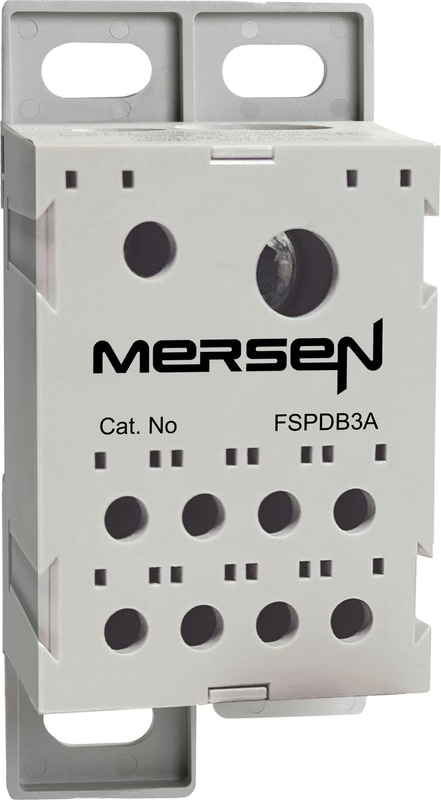

FSPDB3A — FSPDB Series UL 1059 Finger-Safe Power Distribution Block
The FSPDB3A from the FSPDB Series offers industry-leading safety and efficiency for electrical power distribution. Designed to meet UL 1059 standards, this 1-pole, finger-safe power distribution block operates at up to 1500V and 310A, ensuring reliable performance in demanding applications. Its tin-plated aluminum connectors deliver superior conductivity and corrosion resistance.
With 2 primary openings and 8 secondary openings, the FSPDB3A supports wire ranges from 350 mcm & 2/0 – #14 (primary) and #2 – #14 (secondary), providing flexibility for a wide range of configurations. The block is engineered for easy installation, snapping onto a 35mm DIN rail or being screw-mounted for secure attachment. Its modular design allows assembly of multiple poles, making it ideal for both single and multi-pole distribution setups.
Safety is paramount — the FSPDB3A offers IP20 finger-safe protection, eliminating the need for additional covers, and supporting safe cable splicing, circuit splitting, or junction tapping. Compact yet robust, it delivers a dependable power distribution solution in a streamlined package.
Rated Voltage: 1500V AC/DC
Ampere Rating: 310A
Finger-Safe (IP20) protection for enhanced safety
Modular design for flexible installation
Tin-plated aluminum connectors for durability
Supports a wide wire range for primary and secondary connections
Mounting: Screw or DIN rail
Compact size: 47mm W × 100.8mm L × 64.3mm H
Série FSPDB Blocs de distribution d'alimentation à sécurité des doigts UL 1059
Les FSPDB introduisent un nouveau niveau de sécurité et de facilité pour l'installation des blocs de distribution d'énergie. Les FSPDB permettent d'atteindre un niveau de protection IP20 pour les doigts et éliminent ainsi le besoin de couvercles spéciaux ou de plaques de plexiglas personnalisées pour protéger vos panneaux. Les FSPDB (tailles 1 à 4) s'enclenchent simplement sur un rail DIN de 35 mm pour une installation des plus rapides. Et comme ils sont modulaires, vous pouvez former le nombre de pôles que vous souhaitez. Si le montage de panneaux multipolaires est souhaité, des broches d'assemblage multipolaires sont disponibles. Les FSPDB constituent un moyen sûr et pratique d'épisser les câbles, de diviser l'alimentation primaire en une variété de circuits secondaires ou de fournir un point de prise de jonction fixe.
Caractéristiques
- Protection contre les contacts accidentels : Le bloc entièrement isolé permet d'isoler les parties sous tension en toute sécurité. Les vis de terminaison encastrées et les ouvertures pour les câbles offrent une protection de niveau IP20 et sont conformes à la norme CEI 529 relative à la sécurité des doigts.
- Modularité compacte : Configurations unipolaires ou multipolaires dans l'empreinte la plus compacte. Permet aux utilisateurs de construire des panneaux plus petits ou plus denses.
- Montage encliquetable sur rail DIN : Les tailles 1 à 4 sont équipées d'adaptateurs de rail DIN intégrés permettant une installation rapide et facile sur un rail DIN de 35 mm, ce qui réduit les coûts d'installation.
- Vis de terminaison imperdables : La conception unique du canal garantit des vis de terminaison captives pour les fils métriques. Les vis ne peuvent jamais être perdues.
- Accessoires disponibles : Pour le montage sur panneau multipolaire, il suffit d'encliqueter les broches pour un ajustement rigide. Les bouchons permettent de maintenir la sécurité tactile sur les ouvertures non utilisées. Les marqueurs d'identification de circuit s'enclenchent simplement dans les blocs pour identifier les circuits. Les ancres d'extrémité assurent des arrêts rigides.
- Plusieurs calibres de fils : Offrent aux utilisateurs une plus grande polyvalence en leur permettant d'utiliser plusieurs conducteurs dans les ouvertures #2 et 2/0.
- Calibres AC et DC : Les FSPDB1, 2 et 3 ont été évalués pour une utilisation à 1500V (AC ou DC) à condition qu'ils soient installés sur des rails DIN uniquement et avec des barrières et un espacement appropriés entre les pôles de polarité opposée.
Applications
- Épissure de câbles
- Séparation de l'alimentation primaire en une variété de circuits secondaires
- Fournir un point de prise de jonction fixe
