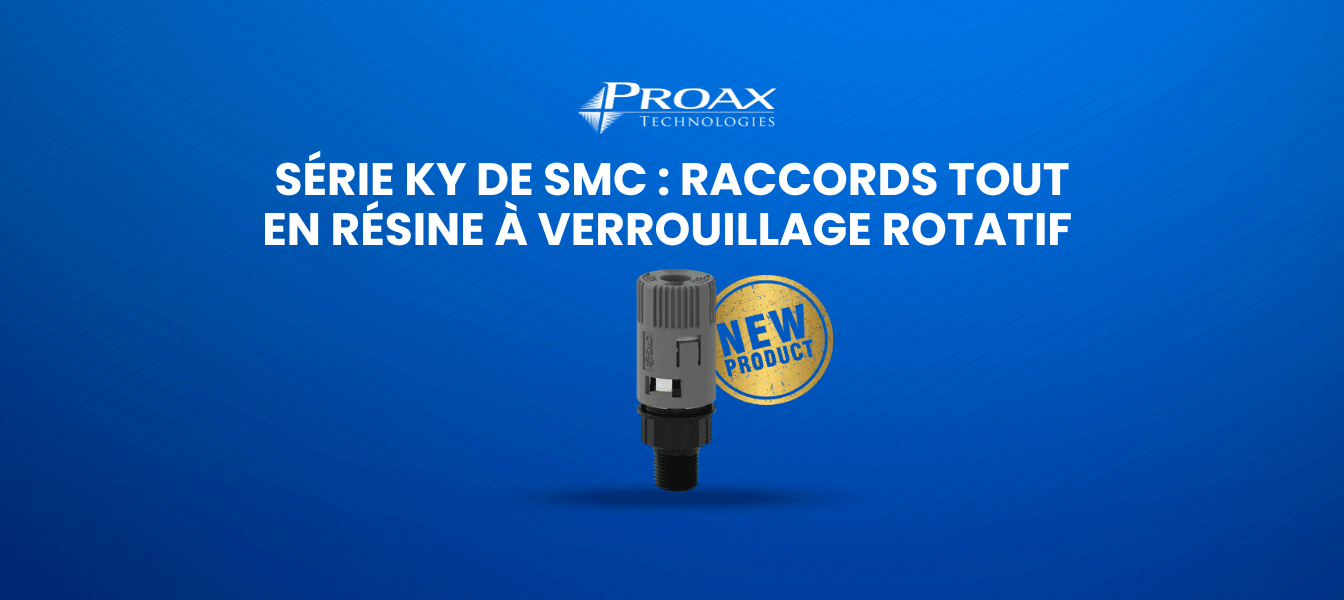

La nouvelle série KY de raccords tout en résine à verrouillage rotatif de SMC offre une solution innovante à l'un des problèmes les plus courants dans les systèmes de gestion des fluides - les fuites dues à une insertion insuffisante des tubes. Conçus pour les applications nécessitant une haute résistance chimique et des environnements sans contamination, ces raccords fournissent des connexions fiables pour les applications critiques de fluides.
Caractéristiques et Avantages Clés
Mécanisme de Verrouillage Rotatif Innovant
- Prévient les Connexions Incorrectes : Le manchon ne tourne pas à moins que le tube ne soit complètement inséré
- Confirmation Visuelle : Des indicateurs codés par couleur montrent quand les tubes sont correctement fixés (gris pour déverrouillé, blanc pour verrouillé)
- Risque de Fuite Réduit : Élimine le problème courant des fuites dues aux tubes mal insérés
Construction Tout en Résine
- Zéro Contamination Métallique : Fabriqué entièrement de matériaux non métalliques (PPS-GF30)
- Excellente Résistance Chimique : Compatible avec une large gamme de fluides
- Fonctionnement Sans Graisse : Idéal pour les environnements propres et les applications sensibles
Compatibilité Polyvalente avec les Fluides
- Plusieurs Types de Médias : Fonctionne avec l'air, l'azote, l'eau, l'eau pure et divers produits chimiques
- Plage de Température : Fonctionne entre 0°C et 80°C
- Pression Nominale : Pression maximale de fonctionnement de 1,0 MPa
Conception d'Étanchéité Supérieure
- Réduction des Dommages aux Tubes : Le mandrin n'entre pas en contact avec le tube lors de l'insertion, évitant les rayures
- Joints Toriques en EPDM : Fournit une étanchéité fiable pour plusieurs types de fluides
- Propreté ISO Classe 3 : Convient aux environnements de salle blanche
Applications
Les raccords tout en résine à verrouillage rotatif de la série KY sont idéaux pour les applications nécessitant une haute résistance chimique et des environnements sans contamination, tels que :
- Fabrication de Semi-conducteurs : Purge d'azote pour les plaquettes de silicium
- Équipement de Salle Blanche : Connexion aux ports de chargement FOUP et aux modules EFEM
- Traitement Chimique : Lignes d'alimentation pour solutions de nettoyage
- Traitement de l'Eau : Lignes d'eau pure et d'eau ultra-pure
- Équipement de Laboratoire : Systèmes de manipulation de produits chimiques
Comparés aux Raccords Conventionnels
Contrairement aux raccords conventionnels qui peuvent endommager les tubes lors de l'insertion, la série KY présente une conception unique où le mandrin reste ouvert pendant l'insertion du tube. Cela évite de rayer la surface du tube, ce qui peut causer des micro-fuites au fil du temps. Le système de confirmation visuelle élimine également les incertitudes, assurant des connexions sécurisées à chaque fois.
Options Disponibles
La série KY est actuellement disponible dans la configuration suivante :
- Modèle : KYH07-01 (Connecteur mâle)
- Taille de Tube : Diamètre extérieur de ø1/4"
- Filetage de Connexion : R1/8
- Option : Disponible avec ou sans ruban pour tuyau (X53)
Distribution et Support d'Élite SMC de Proax
En tant que elite distributeur SMC du Canada, Proax Technologies offre un support complet pour la série KY et tous les produits SMC à travers nos 13 emplacements nationaux. Notre équipe d'ingénierie interne fournit une assistance experte pour la mise en œuvre, de la sélection à l'installation.
Que vous conceviez de nouveaux équipements pour semi-conducteurs ou que vous mettiez à niveau des systèmes existants de traitement chimique, notre équipe d'ingénierie peut vous aider à intégrer ces raccords innovants pour une fiabilité maximale.
Pour plus d'informations sur les raccords SMC KY Series Turn-lock All Resin, contactez notre équipe dès aujourd'hui.
