Les contacteurs ABB comptent parmi les dispositifs de commutation électrique les plus fiables en automatisation industrielle. En tant que distributeur autorisé ABB de premier plan au Canada, Proax a aidé des milliers d'ingénieurs et de techniciens à sélectionner le bon contacteur ABB pour leurs applications. Que vous conceviez un nouveau panneau de commande de moteur ou que vous remplaciez de l'équipement existant, choisir le bon contacteur ABB peut avoir un impact significatif sur la performance et la longévité de votre système.
Ce guide complet couvre tout ce que vous devez savoir sur les contacteurs ABB, de la sélection au dépannage, appuyé par notre expertise d'ingénierie interne dans 13 emplacements au Canada.
Qu'est-ce qu'un Contacteur ABB ?
Un contacteur ABB est un commutateur électriquement contrôlé conçu pour établir et interrompre des circuits électriques dans des conditions normales d'exploitation. Contrairement aux contacteurs génériques, les contacteurs ABB intègrent des technologies avancées comme la technologie AF (Sans Arc), des interfaces de bobine électroniques, et des systèmes supérieurs de suppression d'arc qui assurent un fonctionnement fiable dans des environnements industriels exigeants.
ABB offre l'un des portefeuilles de contacteurs les plus complets de l'industrie, des appareils compacts de 9A aux unités robustes de 1650A, desservant des applications dans les secteurs manufacturiers, d'infrastructure et d'énergie renouvelable à travers le Canada.
Pourquoi Choisir les Contacteurs ABB ?
- Technologie AF : Suppression d'arc de pointe pour une durée de vie prolongée des contacts
- Interface de Bobine Électronique : Fonctionnement sur une large plage de tension (24-500V) avec protection contre les surtensions intégrée
- Conformité aux Normes Mondiales : Certifications CSA, UL et IEC
- Évaluation de 10 Millions d'Opérations : Endurance mécanique et électrique supérieure
- Portefeuille Complet : Des applications miniatures aux applications haute puissance
- Soutien Local : Les ingénieurs Proax à travers le Canada fournissent une assistance technique experte

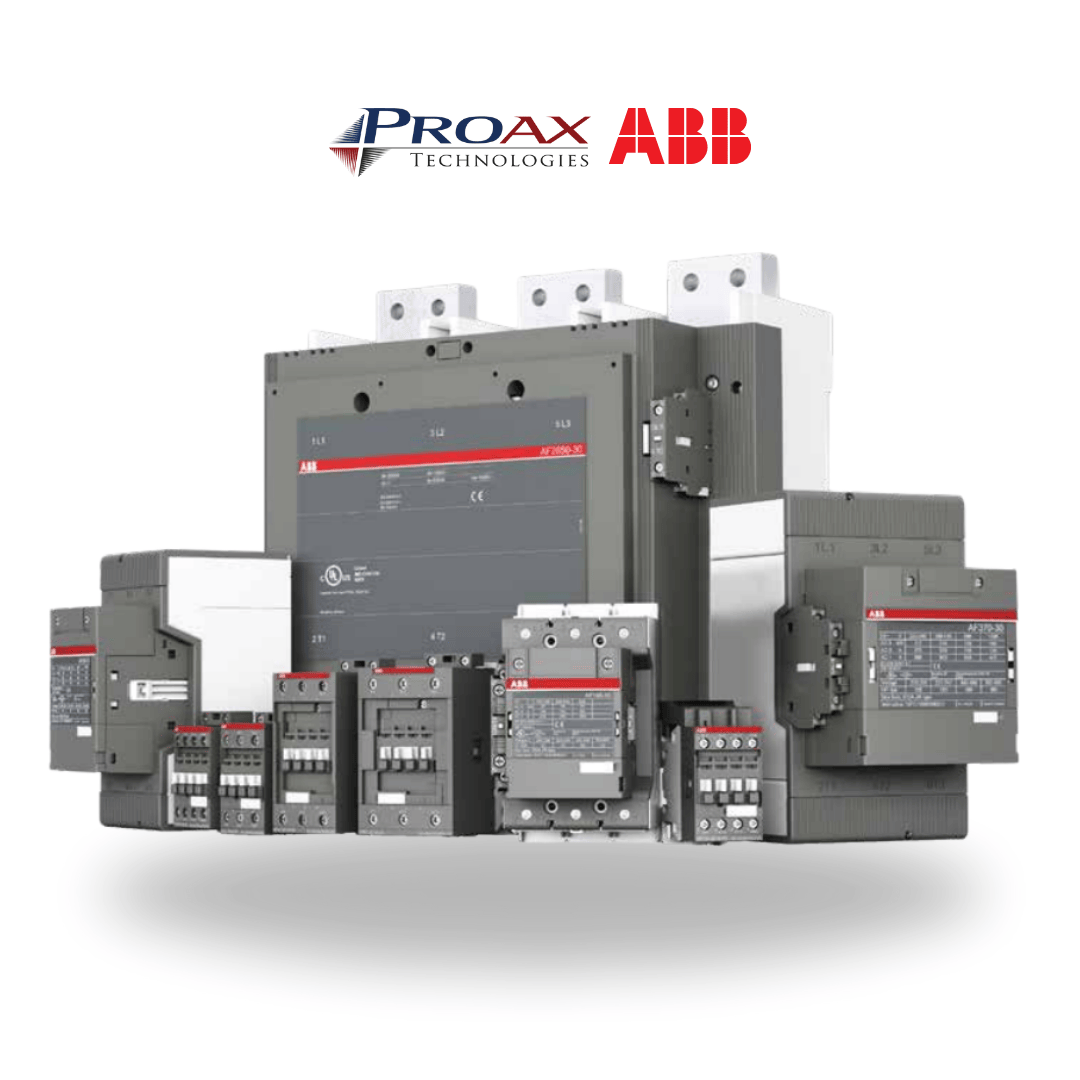

Types Principaux de Contacteurs ABB
ABB offre une large gamme de contacteurs adaptés à divers besoins. Voici les principaux types que vous devez connaître :
Contacteurs de la Série ABB AF
1. Contacteurs de la Série AF (Commande Universelle AC/DC)
Idéal pour : Commande de moteur, commutation de puissance.
Caractéristiques :
- Tension de bobine universelle (100 V - 250 V AC/DC)
- Compact, fiable et écoénergétique
- Convient aux réseaux instables, réduisant les temps d'arrêt
Contacteurs AF 3-pôles
Les contacteurs AF 3-pôles d'ABB sont la norme industrielle pour les applications de commande de moteur triphasé. Ces contacteurs intègrent la technologie révolutionnaire AF qui permet l'utilisation dans toutes les parties du monde et dans toutes les conditions de réseau.
Caractéristiques Principales :
- Évaluations de courant de 9A à 1650A
- Interface de bobine électronique (24-500V AC/DC)
- Protection contre les surtensions intégrée
- 10 millions d'opérations mécaniques
- Compatibilité mondiale
Applications Populaires :
- Démarrage de moteur triphasé
- Systèmes de commande de pompe
- Applications de compresseur
- Commande de machinerie industrielle
Contacteurs AF 4-pôles
Application : Applications de commutation de puissance
Les contacteurs AF 4-pôles fournissent une capacité de commutation supplémentaire pour les applications nécessitant une commutation neutre ou une flexibilité de contrôle améliorée.
Applications :
- Exigences de commutation neutre
- Charges monophasées sur systèmes triphasés
- Fonctions auxiliaires supplémentaires
- Flexibilité de contrôle améliorée
2. Contacteurs R (Commutation de Circuit DC et AC)
Idéal pour : Applications haute tension et haut courant.
Caractéristiques :
- Courant nominal DC-1 jusqu'à 5000 A
- Courant opérationnel nominal AC-1 jusqu'à 5000 A
- Convient pour la commande de moteur à bagues et la commutation de circuit DC
Variantes Spéciales :
- AMA ou AME pour les exigences d'économie d'énergie et de sécurité
- LOR et FOR pour le couplage AC/DC et la commande de moteur à bagues
3. Contacteurs Spécifiques
Les contacteurs de commutation de condensateur ABB sont spécialement conçus pour résister au courant de crête illimité associé aux charges capacitives.
Caractéristiques :
- Matériaux de contact robustes
- Suppression d'arc améliorée
- Résistances de pré-insertion disponibles
- Capacités de commutation synchronisée
Applications :
- Systèmes de correction du facteur de puissance
- Commutation de banc de condensateurs
- Commande de filtre harmonique
- Compensation de puissance réactive
4. Contacteurs pour Commutation DC
Application : Systèmes de batterie et énergie renouvelable
Les contacteurs de commutation DC ABB fournissent une commande de charge DC compacte et efficace pour les applications énergétiques modernes.
Caractéristiques Spécialisées :
- Technologie de suppression d'arc DC
- Conception compacte pour économie d'espace
- Évaluations de tension jusqu'à 1000V DC
- Durée de vie prolongée des contacts
Applications :
- Systèmes d'énergie solaire
- Systèmes de stockage de batterie
- Infrastructure de recharge VE
- Entraînements DC industriels
Contacteurs AFS pour Applications de Sécurité
Application : Sécurité machine et systèmes d'arrêt d'urgence
Les contacteurs de sécurité AFS aident à rendre votre système plus sûr avec des caractéristiques de sécurité certifiées pour les applications critiques.
Caractéristiques de Sécurité :
- Évaluation de sécurité SIL 3 / PLe
- Blocs de contacts auxiliaires fixes
- Contacts miroir liés mécaniquement
- Contacts à guidage forcé
- Certification de sécurité CSA
Applications :
- Circuits d'arrêt d'urgence
- Systèmes de verrouillage de sécurité
- Protection de machine
- Applications de sécurité de processus
Contacteurs d'Installation
Application : Automatisation de bâtiment et CVC
Les contacteurs d'installation ABB sont conçus pour une commande sans bourdonnement dans des environnements sensibles au bruit.
Caractéristiques :
- Technologie de fonctionnement silencieux
- Faible consommation d'énergie
- Fonctionnalité de dépassement manuel
- Conception modulaire compacte
- Montage sur rail DIN
Applications :
- Systèmes de commande CVC
- Automatisation de bâtiment
- Commande d'éclairage
- Commande de pompe
Contacteurs à Usage Défini
Application : Systèmes CVC et de réfrigération
Les contacteurs à usage défini ABB combinent flexibilité et haute performance pour des applications CVC spécifiques.
Caractéristiques :
- Certifiés CSA et UL
- Conformité aux normes NEMA
- Optimisés pour les charges CVC
- Solution rentable
Applications :
- Systèmes de climatisation
- Thermopompes
- Équipement de réfrigération
- CVC commercial
Contacteurs d'Éclairage NEMA
ABB offre une gamme complète de contacteurs maintenus mécaniquement et électriquement pour les applications d'éclairage commercial et industriel :
- Commande d'éclairage robuste
- Environnements industriels
- Capacité de commutation élevée
CR360L Contacteurs d'Éclairage
- Commande d'éclairage fiable
- Applications commerciales
- Fonctionnement écoénergétique
- Commande d'éclairage avancée
- Systèmes d'éclairage complexes
- Caractéristiques de retard temporel
Contacteurs de Commutation de Circuit DC
Application : Applications DC spécialisées
Les contacteurs de commutation de circuit DC fournissent une commutation fiable pour les applications DC exigeantes avec des capacités supérieures d'extinction d'arc.
Comment Sélectionner le Bon Contacteur ABB
Étape 1 : Déterminer les Exigences d'Application
Pour les Applications de Moteur :
Vérifiez la plaque signalétique du moteur pour :
- Ampérage à Pleine Charge (APC)
- Évaluation en chevaux-vapeur (HP) ou kilowatt (kW)
- Évaluation de tension (normes CSA)
- Méthode de démarrage (DOL, étoile-triangle, démarrage progressif)
Considérez le cycle de service :
- AC-3 : Démarrage et arrêt normal du moteur
- AC-4 : Démarrage fréquent, branchement et saccades
Règle de Dimensionnement des Contacteurs ABB :
- Commande de moteur : Sélectionnez l'évaluation HP du contacteur ≥ évaluation HP du moteur
- Fonctionnement fréquent : Choisissez évalué AC-4 ou augmentez d'une évaluation
Étape 2 : Sélection de Tension et de Bobine
Tension du Circuit Principal (Normes Canadiennes) :
- Systèmes 240V, 480V, 600V AC
- Faites correspondre l'évaluation de tension du contacteur à la tension du système
Tension de Bobine de Commande :
- 24V DC : Le plus commun pour la commande PLC
- 120V AC : Circuits de commande traditionnels
- 240V AC : Commande directe de tension moteur
- Bobines large bande : 100-250V AC/DC pour applications polyvalentes
Étape 3 : Considérations Environnementales
Conditions d'Exploitation Canadiennes :
- Plage de température : Considérez -40°C à +40°C pour les applications extérieures
- Humidité : Les environnements à forte humidité nécessitent une protection IP54+
- Poussière/humidité : Les environnements industriels peuvent nécessiter une évaluation IP65
- Vibration : L'équipement mobile nécessite un montage renforcé
Meilleures Pratiques d'Installation des Contacteurs ABB
Liste de Vérification Pré-Installation
✓ Isolation de puissance : Suivez les procédures de cadenassage/étiquetage CSA ✓ Vérifiez les évaluations : Faites correspondre les spécifications du contacteur à l'application ✓ Vérifiez les spécifications de couple : Utilisez les valeurs de couple de borne appropriées ✓ Planifiez le routage des fils : Séparez les circuits de puissance et de commande selon le CEC
Étapes d'Installation
1. Montez le contacteur
- Utilisez le montage sur rail DIN ou à vis
- Assurez un dégagement adéquat (minimum 10mm sur les côtés)
- Montez verticalement pour une performance optimale
2. Connexions du circuit de puissance
- Connectez les bornes L1, L2, L3 (ligne)
- Connectez les bornes T1, T2, T3 (charge)
- Utilisez des cosses de câble approuvées CSA
- Valeurs de couple : 1,2-2,5 Nm pour les bornes standard
3. Câblage du circuit de commande
- Connectez les bornes de bobine A1, A2
- Câblez les contacts auxiliaires selon les besoins
- Utilisez des parcours de câble séparés selon les exigences CEC
4. Test et mise en service
- Vérifiez toutes les connexions
- Testez le fonctionnement de la bobine à la tension nominale
- Vérifiez le fonctionnement des contacts avec un multimètre
- Effectuez un test de résistance d'isolement
Dépannage des Contacteurs ABB
Problèmes Courants et Solutions
1. Le Contacteur Ne S'Énergise Pas
Causes Possibles et Solutions :
- Aucune tension de commande : Vérifiez l'alimentation 24V aux bornes de bobine A1, A2
- Bobine défectueuse : Mesurez la résistance de bobine (80-200Ω pour bobines 24V)
- Blocage mécanique : Inspectez pour débris ou composants endommagés
- Défaut du circuit de commande : Tracez le câblage depuis la sortie PLC
2. Contacteur qui Claque/Bourdonne
Causes Possibles et Solutions :
- Tension de commande faible : Vérifiez la tension de bobine (doit être >85% nominale)
- Mauvaises connexions : Vérifiez le couple des bornes
- Fluctuations de tension : Considérez un stabilisateur de tension
- Contacts sales : Nettoyez les surfaces d'électroaimant
3. Contacts qui se Soudent Ensemble
Causes Possibles et Solutions :
- Condition de surcharge : Vérifiez le courant moteur vs APC
- Court-circuit : Inspectez le circuit de charge
- Contacteur sous-dimensionné : Améliorez à une évaluation supérieure
- Courant d'appel élevé : Considérez un démarreur progressif
4. Usure Prématurée des Contacts
Causes Possibles et Solutions :
- Cycle de service excessif : Améliorez à évalué AC-4
- Mauvaise suppression d'arc : Remplacez la chambre d'arc
- Mauvaise catégorie d'utilisation : Vérifiez AC-3 vs AC-4
- Contamination environnementale : Améliorez la protection de l'enceinte
Calendrier de Maintenance
Inspections Mensuelles
- Inspection visuelle pour surchauffe
- Vérifiez le bruit opérationnel inhabituel
- Vérifiez le bon fonctionnement des contacts
- Nettoyez les surfaces externes
Maintenance Trimestrielle
- Mesurez la résistance de bobine
- Vérifiez la résistance des contacts (<1mΩ)
- Inspectez l'état de la chambre d'arc
- Vérifiez la quincaillerie de montage
Maintenance Annuelle
- Nettoyage et inspection complètes
- Évaluation des pointes de contact
- Test de résistance d'isolement
- Vérification du couple de connexion
Pourquoi Choisir Proax pour les Contacteurs ABB
Expertise Locale
- 13 emplacements à travers le Canada pour un soutien immédiat
- Ingénieurs internes prêts à aider avec la sélection d'application
- Formation technique et soutien produit
- Expédition le jour même depuis l'inventaire local
Service Complet
- Consultation d'ingénierie d'application
- Services de conception de panneau personnalisé
- Soutien de remplacement d'urgence
- Programmes de maintenance préventive
Assurance Qualité
- Produits ABB authentiques seulement
- Garantie complète du fabricant
- Documentation technique incluse
- Vérification de conformité CSA
Obtenez un Soutien Expert pour les Contacteurs ABB
En tant que distributeur autorisé ABB de confiance au Canada, Proax combine une connaissance étendue des produits avec un soutien d'ingénierie local. Nos ingénieurs internes dans 13 emplacements canadiens sont prêts à vous aider à sélectionner, installer et maintenir la bonne solution de contacteur ABB pour votre application.
Besoin d'assistance technique ou voulez passer une commande ? Contactez-nous aujourd'hui pour une consultation experte et des prix compétitifs sur les contacteurs et accessoires ABB.
