3035692
Distributeur OfficielSKU
PHX3035692
MPN
STME 6-DIO/R-L HV
Weight
0.026 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series STME

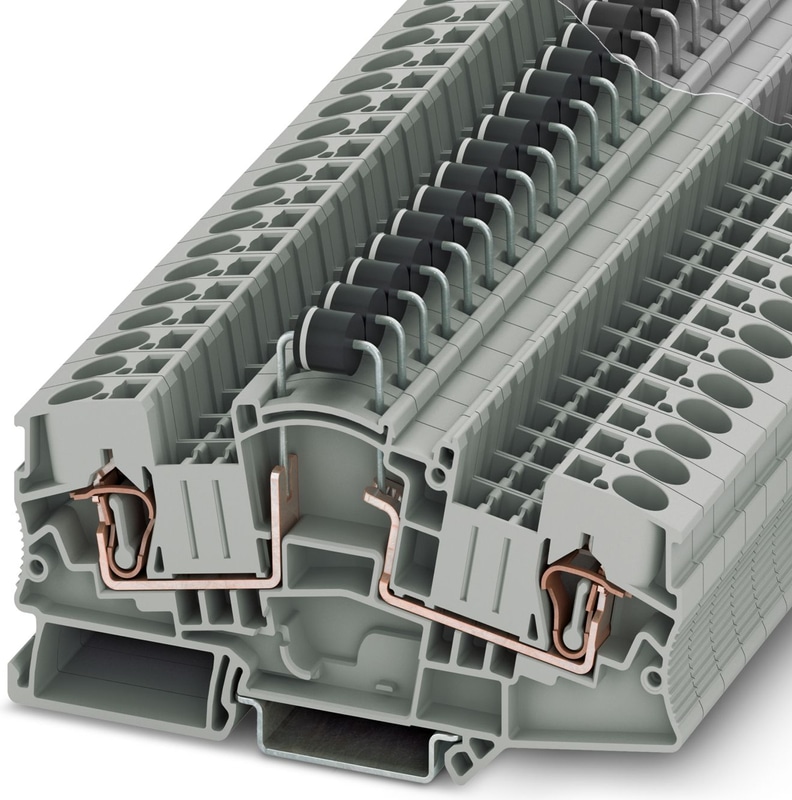

STME 6-DIO/R-L HV - Composant du bloc de jonction
Composant du bloc de jonction, Lorsque plusieurs bloc de jonction à diodes sont juxtaposés sur un profilé, ils doivent être séparés par une plaque d'écartement., avec diode intégrée P1000M, tension nominale: 1000 V, intensité nominale: 5 A, type de raccordement: Raccordement à ressort, Section de référence: 6 mm2, section : 0,2 mm2 - 10 mm2 , coloris: gris
- Raccordement de câbles solaires standard jusqu'à 10 mm² et 7,5 mm de diamètre extérieur
- La plaque d'écartement DP-STMED 6 garantit un écart suffisant entre deux bloc de jonction à diodes voisins.
- Type compact et forme identique pour la mise en place de boîtiers compacts de couplage de générateurs
- Des orifices fonctionnels traversants permettent de regrouper facilement les phases PV individuelles avec ponts enfichables
Spécifications techniques
| Note | Si plusieurs borniers de diodes doivent être ajoutés au rail DIN, une plaque d'écartement doit être placée entre eux. |
| Nombre de lignes | 1 |
| Nombre de connexions | 2 |
| Potentiels | 1 |
| Section nominale | 6 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 1.31 W |
| Courant de charge maximal | 5 A (avec une section de conducteur de 10 mm²) |
| Courant nominal IN | 5 A |
| Tension nominale UN | 1000 V |
| Panneau latéral ouvert | Oui |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 8,2 mm |
| Longueur | 100,8 mm |
| Hauteur NS 35/7,5 | 60 mm |
| Hauteur NS 35/15 | 67,5 mm |
| Méthode de connexion | Connexion à ressort |
| Longueur de dénudage | 12 mm |
| Section transversale du conducteur solide min. | 0,2 mm² |
| Section du conducteur solide max. | 10 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 8 |
| Section du conducteur flexible min. | 0,2 mm² |
| Section du conducteur flexible max. | 6 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 24 |
| Max. Section du conducteur AWG, flexible | 10 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 6 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 6 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au minimum | 0,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 1,5 mm² |
| Jauge cylindrique interne | A4 |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| REACh SVHC | Plomb 7439-92-1 |
