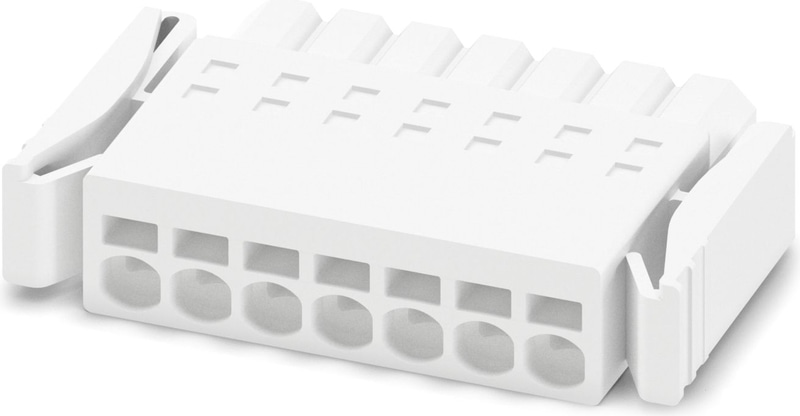

PTSM 0,5/ 7-PL-2,5 WH - Connecteur pour C.I.
Connecteur de plaque conductrice, section nominale: 0,5 mm2, coloris: blanc, intensité nominale: 6 A, tension de référence (III/2): 160 V, surface des contacts: Sn, type de contact: Connecteur femelle, nombre de potentiels: 7, nombre de rangées: 1, nombre de pôles: 7, nombre de connexions: 7, gamme d'articles: PTSM 0,5/..-PL WH, pas: 2,5 mm, type de raccordement: Raccordement à ressort Push-in, sens d'enfichage conducteur/circuit imprimé: 0 °, système débrochable: COMBICON PTSM, verrouillage: Verrouillage par encliquetage, type de fixation: Bride de verrouillage, type de conditionnement: emballé dans un carton
- Version blanche : couleur stable lors du soudage et dans l'application
- Raccordement Push-in sans outil, avec gain de temps
- Force d'appui définie, garantit la stabilité des contacts pendant une période prolongée
- Intensité admissible élevée de 6 A dans des dimensions très réduites
- Le verrouillage à fonctionnement intuitif protège de tout sectionnement intempestif
Spécifications techniques
| Méthode de connexion | Raccordement à ressort Push-in |
| Section transversale du conducteur solide | 0,14 mm² ... 0,5 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 0,5 mm² (jusqu'à 0,75 mm² supporté, avec une longueur de dénudage de 7,5 mm et une tension d'isolation nominale de 32 V à III/2) |
| Section du conducteur AWG / kcmil | 24 ... 20 |
| Section du conducteur flexible, avec embout sans gaine plastique | 0,25 mm² ... 0.5 mm² |
| Section du conducteur, flexible, avec embout, avec manchon en plastique | 0,25 mm² ... 0,34 mm² |
| Jauge cylindrique a x b / diamètre | - / 1,2 mm |
| Longueur de dénudage | 6 |
| Surface métallique point terminal (couche supérieure) | Étain (4 - 8 µm Sn) |
| Indice d'inflammabilité du fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'allumage du fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température pour l'essai de pression de la bille selon EN 60695-10-2 | 125 |
| Type d'emballage extérieur | Carton |
| Test de connexion des conducteurs | Les extrémités dénudées du plus gros conducteur peuvent être insérées complètement dans l'ouverture de la borne sans force excessive. |
| Test - connexion et relâchement répétés | IEC 60999-1:1999-11 |
| Test de détérioration et de relâchement du conducteur | IEC 60999-1:1999-11 |
| Essai d'arrachement | IEC 60999-1:1999-11 |
| Section du conducteur / type de conducteur / force de traction | 0,14 mm² / solide / > 10 N |
| Section du conducteur / type de conducteur / force de traction | 0,25 mm² / flexible / > 10 N |
| Section du conducteur / type de conducteur / force de traction | 0,5 mm² / solide / > 20 N |
| Section du conducteur / type de conducteur / force de traction | 0,75 mm² / flexible / > 30 N |
| Inspection visuelle | IEC 60512-1-1:2002-02 |
| Contrôle des dimensions | IEC 60512-1-2:2002-02 |
| Résistance des inscriptions | IEC 60068-2-70:1995-12 |
| Force d'insertion et de retrait | IEC 60512-13-2:2006-02 |
| Nombre de cycles | 10 |
| Polarisation et codage | IEC 60512-13-5:2006-02 |
| Porte-contact dans l'insert | IEC 60512-15-1:2008-05 |
| Force d'essai par pos. | 20 |
| Raccordement selon la norme | EN-VDE |
