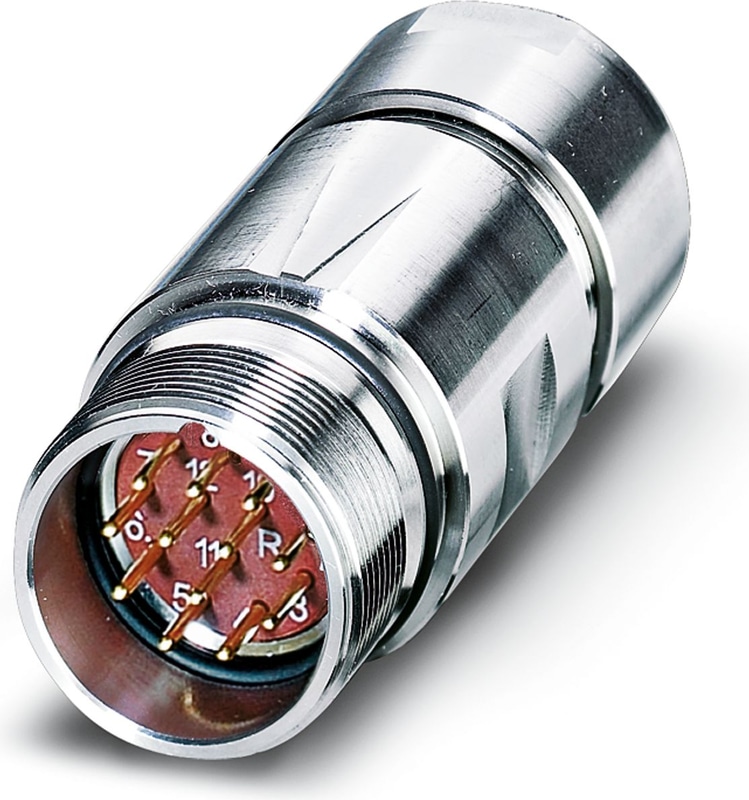

The figure shows the product version with standard contact chamber numbering
1613966
Distributeur OfficielSKU
PHX1613966
MPN
RF-12P2N8A9VDU
Weight
0.11 kg
Series RF
RF-12P2N8A9VDU - Connecteur prolongateur
Connecteur prolongateur, droit, Verrouillage à vis, M23, nombre de pôles: 12, type de contact: Mâle, blindé: oui, indice de protection: IP67, plage de diamètre de câble: 5 mm ... 13,2 mm, nombre de pôles: 12, type de raccordement: Raccordement à sertir, série: RF, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1242836
Spécifications techniques
| Note | Informations pour la commande : Commander séparément les contacts à sertir Ø 1 mm |
| Type de verrouillage | Verrouillage de la vis |
| Sens de rotation de la chambre de contact Numérotation | Contre-sens |
| Codage | n |
| Méthode de connexion des contacts | Connexion à sertir |
| Type de contacts | Épingle |
| Nombre de postes | 12 |
| Diamètre des contacts de puissance | 1 mm |
| Courant nominal pour les contacts de puissance | 8 A |
| Entrée du conducteur | 5 mm ... 13,2 mm |
| Raccord à vis du boîtier Pg | Aucun |
| Température ambiante | -20 °C ... 125 °C |
| Degré de protection | IP67 |
| Matériau du boîtier | Acier de haute qualité 1.4305 |
| Hauteur d'installation max. | 2000 m |
| Tension nominale / de fonctionnement des contacts de puissance | 48 V AC |
| Tension nominale / de fonctionnement des contacts de puissance | 74 V DC |
| Tension de choc nominale des contacts de puissance | 1,5 kV |
| Catégorie de surtension des contacts de puissance | III |
| Degré de pollution des contacts électriques | 3 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Contact à sertir, Mâle, tourné, Contact unique, diamètre de contact: 1 mm, zone de sertissage: 0,06 mm2 ... 0,25 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1241921- Contact à sertir, Mâle, tourné, Contact unique, diamètre de contact: 1 mm, zone de sertissage: 0,14 mm2 ... 0,5 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1241921
- Contact à sertir, Mâle, tourné, Contact unique, diamètre de contact: 1 mm, zone de sertissage: 0,25 mm2 ... 1 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1241921
Cache de protection en plastique, antistatique, pour connecteurs des séries RF, SF, CA, RC, avec filet extérieur M23
Cache de protection métallique, M23, série: RC, UC, RF, SF, NC, RM, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1241735
Pourquoi Proax pour Phoenix Contact 1613966?
Proax est le distributeur autorisé de Phoenix Contact 1613966. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 20 |
