1420074
Distributeur OfficielSKU
PHX1420074
MPN
SAC-5P-MINMR/ 2,0-923/MINFR DN
Weight
0.206 kg
Series SAC-5P

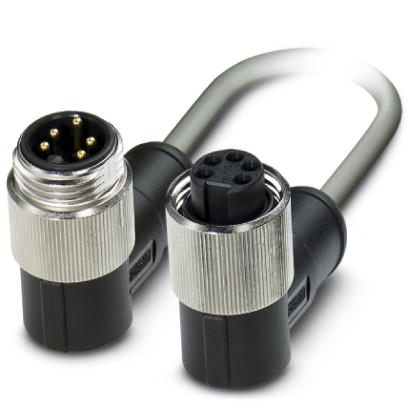

SAC-5P-MINMR/ 2,0-923/MINFR DN - Câble préconfectionné pour bus
Câble préconfectionné pour bus, DeviceNet™, 5-pôles, PUR exempt d'halogène, gris argent RAL 7001, blindé, connecteur mâle coudé 7/8"-16UNF, codage: A, sur Connecteur femelle coudé 7/8"-16UNF, longueur de câble: 2 m
SAC-5P
La série SAC-5P de Phoenix Contact comprend des câbles capteur/actionneur à 5 positions conçus pour une transmission fiable des signaux dans les applications d'automatisation industrielle. Ces câbles sont conçus pour fournir des connexions sûres et efficaces entre les capteurs, les actionneurs et les systèmes de contrôle.
Spécifications techniques
| Longueur du câble | 2 m |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (fiche / prise) |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Courant nominal à 40°C | 5.2 A |
| Tension nominale | 48 V AC |
| Tension nominale | 60 V DC |
| Nombre de postes | 5 |
| Zone de poignée en couleur | Noir |
| Codage | A - standard |
| Type/catégorie de signal | DeviceNet™ |
| Affichage de l'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Couple | 0,8 Nm (connecteurs 7/8") |
| Indice d'inflammabilité selon UL 94 | HB |
| Matériau de contact | CuZn |
| Matériau de la surface de contact | Au |
| Matériau de support de contact | PA 6.6 |
| Matériau du corps de la poignée | TPU |
| Matériau, molettes | Acier inoxydable |
| Matériau d'étanchéité | TPU |
| Position = couleur du fil (signal) = position (option) | 1 (fiche) | SR (bouclier) | 1 (prise) |
| Position = couleur du fil (signal) = position (option) | 2 (Fiche) | RD (V+) | 2 (Prise) |
| Position = couleur du fil (signal) = position (option) | 3 (fiche) | BK (V-) | 3 (prise) |
| Position = couleur du fil (signal) = position (option) | 4 (Fiche) | WH (CAN_H) | 4 (Prise) |
| Position = couleur du fil (signal) = position (option) | 5 (fiche) | BU (CAN_L) | 5 (prise) |
| Indice d'inflammabilité selon UL 94 | HB |
| Type de câble | Câble de descente CAN Bus/DeviceNet |
| Type de câble (abréviation) | 923 |
| Style UL AWM | 21198 (80°C/300 V) |
| Structure du câble | 2xAWG24/19+2xAWG22/19 |
| Section du conducteur | 2x 0,25 mm² (câble de données) |
| Section du conducteur | 2x 0,34 mm² (alimentation) |
| Section du conducteur | 1x 0,34 mm² (fil de drainage) |
| AWG Ligne de signal | 24 |
| AWG Alimentation | 22 |
| Structure du conducteur Ligne de signal | 19x 0,13 mm |
| Structure du conducteur, alimentation en tension | 19x 0,15 mm |
| Diamètre de l'âme, isolation comprise | 1,95 mm ±0,05 mm (câble de données) |
| Diamètre de l'âme, isolation comprise | 1,4 mm ±0,05 mm (alimentation) |
| Couleurs des fils | Rouge-noir, bleu-blanc |
| Paires torsadées | 2 cœurs pour la paire |
| Type de blindage des paires | Feuille d'aluminium plastifiée, côté aluminium à l'extérieur |
| Torsion générale | 2 paires autour d'un fil de drainage au centre jusqu'au noyau |
| Blindage | Blindage tressé en cuivre étamé |
| Couverture du blindage optique | 80 % |
| Gaine externe, couleur | gris argenté RAL 7001 |
| Diamètre extérieur du câble D | 6,7 mm ±0,3 mm |
| Rayon de courbure minimal, installation fixe | 5 x D |
| Rayon de courbure minimal, installation flexible | 10 x D |
| Nombre de cycles de flexion | 5000000 |
| Rayon de courbure | 70 mm |
| Rayon de courbure minimal, applications de chaînes de traînage | 10 x D |
| Chemin de traverse | 4.5 m |
| Taux de déplacement | 3 m/s |
| Accélération | 3 m/s² |
| Poids du câble | 90 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau isolation du conducteur | PE expansé (câble de données) |
| Matériau isolation du conducteur | PE (Alimentation) |
| Matériau du conducteur | Fils de litz en Cu étamé |
| Résistance de l'isolation | ≥ 5 GΩ*km (câble de données) |
| Résistance de l'isolation | ≥ 5 GΩ*km (alimentation) |
| Résistance de la boucle | ≤ 181.80 Ω/km (câble de données) |
| Résistance de la boucle | ≤ 114.80 Ω/km (alimentation) |
| Capacité du câble | nom. 40 nF/km (câble de données) |
| Impédance d'onde | 120 Ω ±10 % (avec 1 MHz) |
| Atténuation | ≤ 22,9 dB/km (avec 1 MHz) |
| Atténuation | ≤ 16,4 dB/km (à 500 kHz) |
| Atténuation | ≤ 9,5 dB/km (à 125 kHz) |
| Tension nominale, câble | ≤ 300 V (valeur de crête, pas pour les applications à haute puissance) |
| Tension d'essai Noyau/Noyau | 2000 V (50 Hz, 1 min.) |
| Tension d'essai Noyau/blindage | 2000 V (50 Hz, 1 min.) |
| Résistance à la flamme | UL 1581, Sec. 1060 (FT-1) |
| Résistance à la flamme | IEC 60332-1 |
| sans halogène | conformément à la norme DIN VDE 0472 partie 815 |
| sans halogène | Selon la norme IEC 60754-1 |
| Autre résistance | Faible adhérence |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, installation fixe) |
| Température ambiante (fonctionnement) | -20 °C ... 80 °C (câble, installation flexible) |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 50 |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
