Name: 1414365
Brand: Phoenix Contact
SKU: PHX1414365
Price: 7.0800 CAD
Availability: InStock

Distributeur Officiel

By Phoenix Contact

SKU

MPN

HC-M-03/04-CT-F

Weight

0.01 kg

Series HC-M

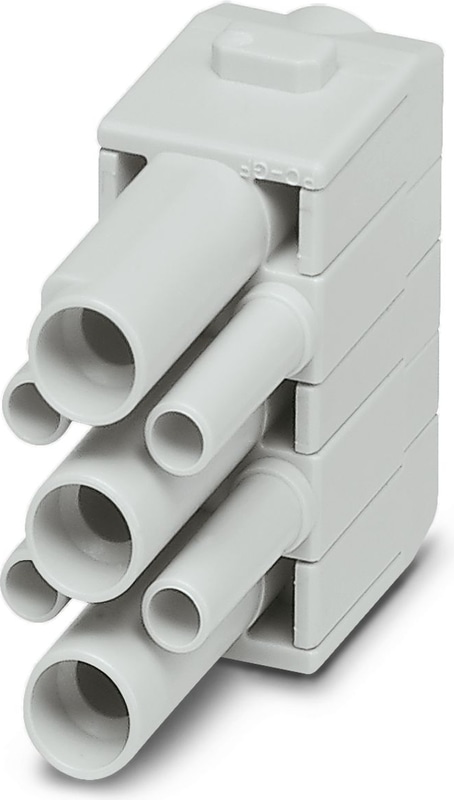

HC-M-03/04-CT-F - Module à élément de contact

Module à élément de contact, nombre de pôles: 3+4, contacts de puissance: 3, contacts de commande: 4, Connecteur femelle, Raccordement à sertir, 500 V, 40 A, 1,5 mm2 ... 6 mm2, application: Puissance / signal

Hauteur	39,1 mm
Largeur	34,2 mm
Longueur	14,6 mm
Tension nominale (III/3)	500 V (contacts d'alimentation)
Tension nominale (III/3)	500 V (contacts de commande)
Tension nominale (III/2)	830 V
Courant nominal	40 A (contacts de puissance)
Courant nominal	10 A (contacts de commande)
Tension de choc nominale	8 kV (contacts de puissance)
Tension de choc nominale	8 kV (contacts de commande)
Tension de choc nominale (III/2)	8 kV
Tension de choc nominale (III/3)	6 kV
Profil de connexion	3+4
Température ambiante (fonctionnement)	-40 °C ... 125 °C
Section du conducteur	1,5 mm² ... 6 mm² (contacts de puissance)
Section du conducteur	0,14 mm² ... 2,5 mm² (contacts de commande)
Section de raccordement AWG	16 ... 10 (contacts de puissance)
Section de raccordement AWG	26 ... 14 (contacts de commande)
Longueur de dénudage du fil individuel	9 mm (9,6 mm (4,0 -6,0 mm²))
Longueur de dénudage du fil individuel	8 mm (6 mm (2,5 mm²))
Diamètre de contact	4 mm
Diamètre du fil, isolation comprise	5 mm (pour les contacts d'alimentation)
Cycles d'insertion/retrait	≥ 500

Hauteur minimale du logement	52 mm
Note	Pour boîtier HEAVYCON HC-B6 à B48, cadre de retenue articulé HC-M-MHR... nécessaire, connexion sertie, contacts de puissance : CK 4,0-ED..., contacts de commande : CK 1,6-ED... (les contacts à sertir ne sont pas fournis en standard)
Note	Les connecteurs ne peuvent être utilisés qu'en l'absence de charge ou de tension.
Série	HC-M-03/04
Couleur	Gris clair
Nombre d'emplacements pour les modules	1
Technologie de connexion	Connexion à sertir (contacts de puissance)
Technologie de connexion	Connexion à sertir (contacts de contrôle)
Type de contact	tourné
Indice d'inflammabilité selon UL 94	V0
Degré de pollution	3
Catégorie de surtension	III
Instructions de montage	Pour garantir une utilisation correcte, l'installation dans un boîtier avec une protection IP54 ou supérieure est requise.
Connexion	Le module ne peut pas être utilisé simultanément avec les couvercles de protection HC-B...-TMB-SD-IP65 et HC-B...-TMS-SD-IP65. Ne convient pas aux contacts à fibre optique CK1,6-ED-...POF.
Type de support de contact	Modulaire
Matériau de contact	Alliage de cuivre
Matériau de la surface de contact	Ag
Matériau de support de contact	PC
Normes/réglementations	PC : Protection contre l'incendie dans les véhicules ferroviaires - ensembles d'exigences R22, R23 et R24 selon DIN EN 45545-2 (Niveau de risque HL1 - HL3)
Normes/réglementations	PC : Protection contre l'incendie dans les véhicules ferroviaires - ensembles d'exigences R22, R23 et R24 selon DIN EN 45545-2 (Niveau de risque HL1 - HL3)
Chine RoHS	Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e
Chine RoHS	Pas de substances dangereuses au-dessus des valeurs seuils
