1409066
Distributeur OfficielSKU
PHX1409066
MPN
HC-MOT-TML-SET
Weight
0.291 kg

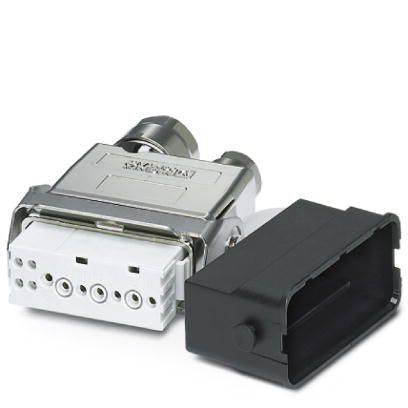

HC-MOT-TML-SET - Kit boîtier
Connecteur mâle pour moteur triphasé. Boîtier métallique CEM avec passe-câble, avec élément de contact Push-in, raccordements vissés (circuits de puissance et de commande). Caches pour le raccordement vissé du câble de puissance. Circuit de commande 4 pôles. Avec pont étoile-triangle. Avec couvercle de protection IP54.
Spécifications techniques
| Degré de pollution | 3 |
| Cycles d'insertion/retrait | ≥ 100 |
| Taille | MOT |
| Section du conducteur | 0,5 mm² ... 2,5 mm² (circuit d'alimentation) |
| Section du conducteur | 0,5 mm² ... 1,5 mm² (circuit de contrôle) |
| Section de raccordement AWG | 20 ... 14 |
| Section de raccordement AWG | 20 ... 16 |
| Longueur de dénudage du fil individuel | 12 mm (technologie Push-in) |
| Diamètre extérieur minimal du conducteur | 7 mm |
| Diamètre extérieur maximal du conducteur | 14,5 mm |
| Température ambiante (fonctionnement) | -30 °C ... 100 °C |
| Degré de protection | IP67 |
| Matériau du joint | EPDM |
| Matériau du boîtier | PA |
| Matériau de contact | CuZn |
| Matériau de la surface de contact | Au |
| Matériau de la surface de contact, contact de contrôle | Au |
| Matériau de support de contact | PA |
| Tension nominale (III/3) | 250 V (signal) |
| Tension de choc nominale | 6 kV (circuit d'alimentation phase/logement) |
| Tension de choc nominale | 8 kV (circuit d'alimentation phase/phase) |
| Tension de choc nominale | 4 kV (circuit de contrôle) |
| Tension de choc nominale (III/2) | 8 kV |
| Tension de choc nominale (III/3) | 8 kV |
| Courant nominal | 16,5 A (contacts d'alimentation) |
| Courant nominal | 2,5 A (contacts de commande) |
| Note de sécurité | AVERTISSEMENT : Les connecteurs ne doivent pas être branchés ou débranchés sous charge. Le non-respect de cet avertissement ou une utilisation incorrecte peut entraîner des dommages corporels et/ou matériels. |
| Note de sécurité | - AVERTISSEMENT : Ne mettre en service que des produits fonctionnant correctement. Les produits doivent être régulièrement inspectés pour vérifier qu'ils ne sont pas endommagés. Mettez immédiatement hors service les produits défectueux. Remplacer les produits endommagés. Les réparations ne sont pas possibles. |
| Note de sécurité | |
| Note de sécurité | - Les produits conviennent à des applications dans les domaines de l'ingénierie des usines, des contrôleurs et des appareils électriques. |
| Note de sécurité | - Lorsque les connecteurs sont utilisés à l'extérieur, ils doivent être protégés séparément contre les influences environnementales. |
| Note de sécurité | - Les produits assemblés ne doivent pas être manipulés ou ouverts de manière inappropriée. |
| Note de sécurité | - N'utilisez que des connecteurs correspondants qui sont spécifiés dans les données techniques des normes mentionnées (par exemple, celles qui sont mentionnées dans les accessoires des produits en ligne sur phoenixcontact.com/produits). |
| Note de sécurité | - Lorsque le produit est utilisé en relation directe avec des fabricants tiers, l'utilisateur est responsable. |
| Note de sécurité | - Pour les tensions de fonctionnement > 50 V AC, les boîtiers de connecteurs conducteurs doivent être mis à la terre. |
| Note de sécurité | - S'assurer que la terre de protection ou la terre fonctionnelle a été correctement connectée. |
| Note de sécurité | - VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 sont applicables lors de la combinaison de plusieurs circuits dans un câble et/ou un connecteur. |
| Note de sécurité | - Respectez les données techniques correspondantes. Vous trouverez des informations : o Sur le produit o Sur l'étiquette d'emballage o Dans la documentation fournie o En ligne sur phoenixcontact.com/produits sous le produit |
| Note de sécurité | - N'utilisez que les outils recommandés par Phoenix Contact |
| Note de sécurité | - Les notes d'installation/documents de conception en ligne sur la page de téléchargement à phoenixcontact.com/produits doivent être respectées pour ce produit. |
| Note de sécurité | - Utilisez un capuchon de protection pour protéger les connecteurs qui ne sont pas utilisés. Les accessoires appropriés sont disponibles en ligne dans la section des accessoires du produit sur phoenixcontact.com/produits. |
| Note de sécurité | - Ne faire fonctionner le connecteur que lorsqu'il est entièrement branché. |
| Note de sécurité | - Veillez à ce que, lors de la pose du câble, la charge de traction sur les connecteurs ne dépasse pas la limite supérieure spécifiée dans les normes. |
| Note de sécurité | - Respecter le rayon de courbure minimal du câble. Poser le câble sans le tordre. |
| Note de sécurité | - Le connecteur s'échauffe en fonctionnement normal. En fonction des conditions ambiantes, la surface du connecteur peut continuer à s'échauffer. Dans ce cas, l'utilisateur est responsable de l'affichage des avertissements (par exemple DIN EN ISO 13732-1:2008-12). |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
