1407812
Distributeur OfficielSKU
PHX1407812
MPN
SAC-8P-MS/ 1,5-PUR SH SCO
Weight
0.097 kg
Series SAC-8P

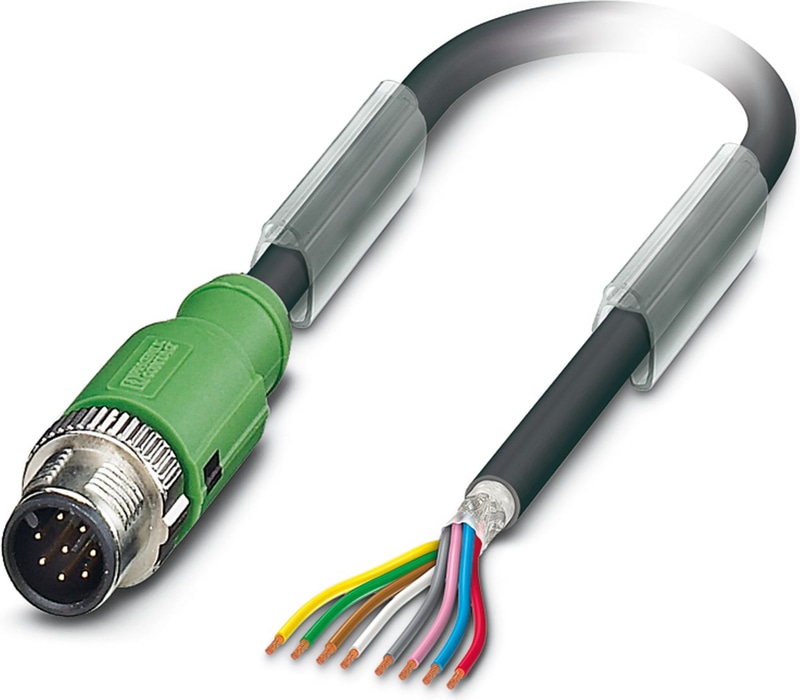

SAC-8P-MS/ 1,5-PUR SH SCO - Câble pour capteurs/actionneurs
Câble pour capteurs/actionneurs, 8-pôles, PUR exempt d'halogène, gris-noir RAL 7021, blindé, connecteur mâle droit M12 SPEEDCONNEC, codage: A, sur extrémité libre, longueur de câble: 1,5 m
- Simplicité et sécurité : composants enfichables contrôlés électriquement à 100 %
- Gain de temps grâce à l'installation avec le verrouillage rapide SPEEDCONNEC
- Notre norme : câble PUR exempt d'halogène robuste
- Transmission fiable de signaux, blindage 360° pour environnement chargé électromagnétiquement
Spécifications techniques
| Longueur du câble | 1.5 m |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Degré de protection | IP65, IP67 |
| Courant nominal à 40°C | 2 A |
| Tension nominale | 30 V |
| Nombre de postes | 8 |
| Résistance de l'isolation | ≥ 100 MΩ |
| Codage | A - standard |
| Normes/réglementations | Connecteur M12 IEC 61076-2-101 |
| Affichage de l'état | Non |
| Circuit de protection/composant | Sans fil |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'insertion/retrait | ≥ 100 |
| Couple | 0,4 Nm (connecteur M12) |
| Indice d'inflammabilité selon UL 94 | HB |
| Matériau de contact | CuZn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | TPU GF |
| Matériau du corps de la poignée | TPU, difficilement inflammable, auto-extinguible |
| Matériau, molettes | Zinc moulé sous pression, nickelé |
| Type de câble | PUR sans halogène noir |
| Type de câble (abréviation) | PUR |
| Abréviation de câble | LiF9YC11Y |
| Style UL AWM | 20549 / 10493 (80°C/300 V) |
| Section du conducteur | 8x 0,25 mm² (ligne de signal) |
| AWG Ligne de signal | 24 |
| Structure du conducteur Ligne de signal | 32x 0,10 mm |
| Diamètre de l'âme, isolation comprise | 1,17 mm ±0,02 mm |
| Épaisseur, isolation | environ 0,2 mm |
| Couleurs des fils | Marron, blanc, vert, jaune, gris, rose, bleu, rouge |
| Torsion générale | 8 fils autour de l'obturateur jusqu'au noyau |
| Blindage | Blindage tressé en cuivre étamé |
| Couverture du blindage optique | 85 % |
| Gaine externe, couleur | noir-gris RAL 7021 |
| Épaisseur de la gaine extérieure | environ 0,5 mm |
| Diamètre extérieur du câble D | 5,9 mm ±0,2 mm |
| Rayon de courbure minimal, installation fixe | 5 x D |
| Rayon de courbure minimal, installation flexible | 10 x D |
| Nombre de cycles de flexion | 2000000 |
| Rayon de courbure minimal, applications de chaînes de traînage | 10 x D |
| Chemin de traverse | 10 m |
| Taux de déplacement | 3 m/s |
| Accélération | 10 m/s² |
| Poids du câble | 53 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau isolation du conducteur | PP |
| Matériau du conducteur | Fils de cuivre nus |
| Résistance de l'isolation | ≥ 1 GΩ*km (à 20 °C) |
| Résistance du conducteur | ≤ 78 Ω/km (à 20 °C) |
| Tension nominale, câble | ≤ 300 V AC |
| Tension d'essai, câble | ≥ 3000 V AC (test d'étincelle) |
| Tension d'essai Noyau/blindage | ≥ 2000 V AC (pour 60 s) |
| Propriétés particulières | Possibilité d'utiliser un conduit de câbles flexible |
| Résistance à la flamme | selon UL FT-2, selon UL 758/1581 (horizontal), selon UL 758/1581 FT2, selon DIN EN 60332-2-2 (20 s) |
| sans halogène | selon DIN VDE 0472 partie 815, selon DIN EN 50267-2-1 |
| Autre résistance | résistant à l'hydrolyse et aux microbes, résistant à l'eau salée, faible adhérence, faible adhérence, partiellement résistant aux UV selon DIN EN ISO 4892-2-A |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, installation fixe), -25 °C ... 80 °C (câble, installation flexible) |
