Distributeur OfficielSKU
MPN
VAL-SEC-T2-1S-175-FM
Weight
0.211 kg
Series VAL-SEC-T2

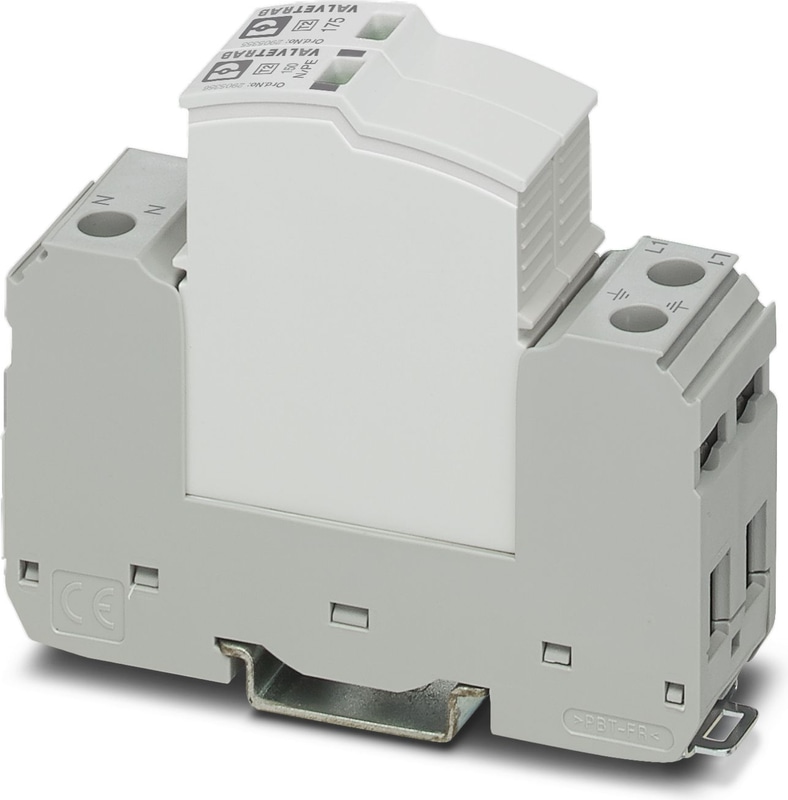

VAL-SEC-T2-1S-175-FM - Parasurtenseur de type 2
Parafoudre enfichable, suivant type 2 / Classe II, pour réseaux monophasés avec N et PE séparés (système à 3 fils : L1, N, PE), avec contact de signalisation à distance.
- Gamme de parafoudres basse tension universels avec coordination énergétique optimale du parafoudre à la protection d'appareil
- Entretien facile, grâce aux modules de protection enfichables
- Très bien informé avec indicateur d'état visuel, mécanique et contact de télésignalisation
- Plus de place dans l'armoire électrique grâce à une largeur compacte de 12 mm seulement par pôle et utilisation sans fusible en amont séparé jusqu'à 315 A gG
Spécifications techniques
| Hauteur | 97,9 mm |
| Largeur | 25,4 mm |
| Profondeur | 74,5 mm (rail DIN 7,5 mm inclus) |
| Pas horizontal | 1.4 Div. |
| Degré de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (au-dessus du niveau moyen de la mer) |
| Humidité admissible (fonctionnement) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (demi-sinusoïdale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Classification d'essai CEI | II |
| Classification d'essai CEI | T2 |
| Type EN | T2 |
| Système d'alimentation IEC | TN-S |
| Système d'alimentation IEC | TT |
| Mode de protection | L-N |
| Mode de protection | L-PE |
| Mode de protection | N-PE |
| Type de montage | Rail DIN : 35 mm |
| Couleur | gris clair RAL 7035 |
| Couleur | gris trafic A RAL 7042 |
| Matériau du boîtier | PA 6.6-FR 20 % GF |
| Matériau du boîtier | PBT-FR |
| Degré de pollution | 2 |
| Indice d'inflammabilité selon UL 94 | V-0 |
| Type | Module de rail DIN, à deux sections, divisible |
| Nombre de postes | 2 |
| Message de défaut de la protection contre les surtensions | Contact optique, indicateur à distance |
| Tension nominale UN | 120 V AC (TN-S) |
| Tension nominale UN | 120 V AC (TT) |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension de fonctionnement maximale continue UC (L-N) | 175 V AC |
| Tension de fonctionnement maximale continue UC (L-PE) | 175 V AC |
| Tension continue maximale UC (N-PE) | 150 V AC |
| Courant de charge nominal IL | 40 A (cosse de câble à fourche Biconnect M4 6 mm²) |
| Courant de charge nominal IL | 63 A (embout TWIN 2 x 10 mm²) |
| Courant résiduel IPE | ≤ 1 µA |
| Courant de décharge nominal In (8/20) µs | 20 kA |
| Courant de décharge maximal Imax (8/20) µs | 40 kA |
| Suivre le courant d'interruption nominal Ifi (N-PE) | 100 A (150 V AC) |
| Courant nominal de court-circuit ISCCR | 25 kA (pour un fusible de secours jusqu'à 315 A gG) |
| Courant nominal de court-circuit ISCCR | 50 kA (pour un fusible de secours jusqu'à 200 A gG) |
| Niveau de protection de la tension Up (L-N) | ≤ 0,85 kV |
| Niveau de protection de la tension Up (L-PE) | ≤ 1,3 kV |
| Niveau de protection de la tension Up (N-PE) | ≤ 0,95 kV |
| Tension résiduelle Ures (L-N) | ≤ 0,85 kV (à In) |
| Tension résiduelle Ures (L-N) | ≤ 0,75 kV (à 10 kA) |
| Tension résiduelle Ures (L-N) | ≤ 0,65 kV (à 5 kA) |
| Tension résiduelle Ures (L-N) | ≤ 0,63 kV (à 4 kA) |
| Tension résiduelle Ures (L-N) | ≤ 0,57 kV (à 2 kA) |
| Tension résiduelle Ures (N-PE) | ≤ 0,4 kV (à In) |
| Tension résiduelle Ures (N-PE) | ≤ 0,4 kV (à 10 kA) |
| Tension résiduelle Ures (N-PE) | ≤ 0,4 kV (à 5 kA) |
| Tension résiduelle Ures (N-PE) | ≤ 0,4 kV (à 4 kA) |
| Tension résiduelle Ures (N-PE) | ≤ 0,4 kV (à 2 kA) |
| Comportement TOV à UT (L-N) | 240 V AC (5 s / mode résistant) |
| Comportement TOV à UT (L-N) | 240 V AC (120 min / mode de défaillance sécurisée) |
| Comportement TOV à UT (N-PE) | 1200 V AC (200 ms / mode résistant) |
| Temps de réponse tA (L-N) | ≤ 25 ns |
| Temps de réponse tA (N-PE) | ≤ 100 ns |
| Fusible de secours max. avec câblage traversant de type V | 40 A (cosses à fourche gG / Biconnect M4, 6 mm²) |
| Fusible de secours max. avec câblage traversant de type V | 63 A (gG / embout TWIN 2x 10mm²) |
| Fusible de secours max. avec câblage de dérivation | 315 A (gG) |
| Fonction de commutation | Contact de commutation |
| Tension de fonctionnement | 5 V AC ... 250 V AC |
| Tension de fonctionnement | 125 V DC (200 mA DC) |
| Courant d'exploitation | 5 mA AC ... 1 A AC |
| Courant d'exploitation | 1 A DC (30 V DC) |
| Méthode de connexion | Raccordement enfichable/vissable via COMBICON |
| Filet de vis | M2 |
| Couple de serrage | 0,25 Nm |
| Longueur de dénudage | 7 mm |
| Section transversale du conducteur flexible | 0,14 mm² ... 1,5 mm² |
| Section transversale du conducteur solide | 0,14 mm² ... 1,5 mm² |
| Section du conducteur AWG | 28 ... 16 |
| Méthode de connexion | Raccordement à vis |
| Filet de vis | M5 |
| Couple de serrage | 4,5 Nm |
| Longueur de dénudage | 16 mm |
| Section transversale du conducteur flexible | 2,5 mm² ... 16 mm² |
| Section transversale du conducteur solide | 2,5 mm² ... 25 mm² |
| Section du conducteur AWG | 12 ... 4 |
| Méthode de connexion | Cosses à fourche |
| Section transversale du conducteur flexible | 1,5 mm² ... 6 mm² |
| Type de DOCUP | 4CA |
| Tension de fonctionnement maximale continue MCOV (L-N) | 175 V AC |
| Tension de fonctionnement maximale continue MCOV (L-G) | 175 V AC |
| Tension de fonctionnement maximale continue MCOV (N-G) | 150 V AC |
| Tension nominale | 120 V AC |
| Mode de protection | L-N |
| Mode de protection | L-G |
| Mode de protection | N-G |
| Système de distribution d'électricité | Monophasé |
| Fréquence nominale | 50/60 Hz |
| Tension limite mesurée MLV (L-N) | 1510 V |
| Tension limite mesurée MLV (L-G) | 1630 V |
| Tension limite mesurée MLV (N-G) | 560 V |
| Courant de décharge nominal In (L-N) | 20 kA |
| Courant de décharge nominal In (L-G) | 20 kA |
| Courant de décharge nominal In (N-G) | 20 kA |
| Tension de fonctionnement | 125 V AC |
| Courant d'exploitation | 1 A AC |
| Couple de serrage | 2 lbf-in. ... 4 lbf-in. |
| Section du conducteur AWG | 30 ... 14 |
| Section du conducteur AWG | 14 ... 2 (solide) |
| Section du conducteur AWG | 14 ... 4 (flexible) |
| Couple de serrage | 40 lbf-in. ... 50 lbf-in. |
| Normes/réglementations | IEC 61643-11 2011 |
| Normes/réglementations | EN 61643-11 2012 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
