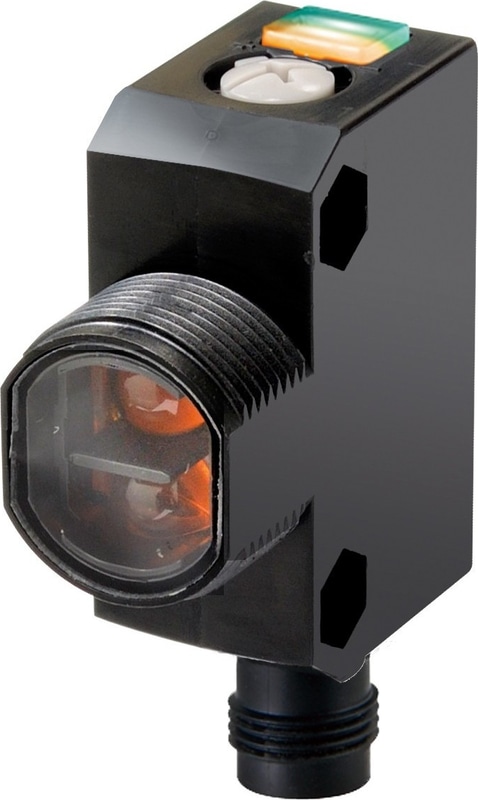

E3Z-F M18 Capteur photoélectrique à montage nasal et corps en plastique
Capteurs photoélectriques standard avec montage en nez M18 pour une installation facile sur les lignes de fabrication
La famille E3Z-F offre un large choix de méthodes de détection standard : barrage, rétroréflexion, diffusion, etc. Sa monture M18 facilite l'installation du capteur dans les lignes de fabrication et son indice de protection IP69K rend ce capteur standard suffisamment robuste pour supporter les environnements de lavage.
- Le point d'alignement visible simplifie l'installation
- Le E3Z-F vient s'ajouter à la série de capteurs photoélectriques E3Z, très appréciée et leader mondial.
- Fixation par le nez M18 très répandue
- Modèles avec LED infrarouges disponibles
- Offre différents types de distances de détection :
- Réflexion diffuse : 100 mm, 300 mm, 500 mm, 1 m
- Barrage : 20 m
- Rétro-réflexion : 4 m
Installation facile
Les détecteurs photoélectriques faciles à utiliser sont dotés d'un spot visible qui simplifie encore l'installation.
Différentes distances de détection
De nombreuses distances de détection différentes sont disponibles, ce qui vous permet de sélectionner le modèle le mieux adapté à la distance de votre application.
| Type | Capteur rectangulaire compact |
| Type de sortie | Positif-négatif-positif (PNP) |
| Température de fonctionnement [Min] | De -25 à 55 ºC |
| Plage de température ambiante de stockage (sans givre ni condensation) | De -40 à 70 ºC |
| Type de carrosserie | Rectangulaire - Compact |
| Méthode de détection | Rétro-réflexion avec fonction de rejet de la surface du miroir (MSR) |
| Raccordement électrique | Connecteur M12 à 4 broches |
| Source lumineuse | Diode électroluminescente rouge (LED) |
| Fonctionnement | Commutateur Light-ON (L-ON) sélectionnable, Commutateur Dark-ON (D-ON) sélectionnable |
| Tension d'alimentation en courant continu (DC) | 10 à 30 V |
| Longueur | 31 mm |
| Largeur | 35 mm |
| Hauteur | 15 mm |
| Matériau du boîtier | Plastique |
| Fonctionnement de l'indicateur | Fonctionnement Orange, Stabilité Vert |
| Distance de détection | 0,1 à 4 m |
| Circuits de protection | Protection contre l'inversion de polarité de l'alimentation, protection contre les courts-circuits de sortie et protection contre l'inversion de polarité de la sortie |
| Temps de réponse de l'opération/réinitialisation | 0,5 ms |
| Poids approximatif (pré-câblé) (état emballé) | 55|70 g |
| Poids (connecteur) (état emballé) | 10|25 g |
| Lentille et matériau d'affichage | Résine méthacrylique PMMA (Polyméthacrylate de méthyle) |
| Degré de protection | IEC IP67, DIN40050-9 norme IP69K |
| Consommation de courant [Max] | 25 mA |
| Eclairage ambiant Côté récepteur - Lampe à incandescence [Max] | 3000 lux |
| Éclairage ambiant Côté récepteur - Lumière du soleil [Max] | 10000 lux |
| Plage d'humidité ambiante de fonctionnement (sans condensation) | de 35 à 85 %. |
| Plage d'humidité ambiante de stockage (sans condensation) | de 35 à 95 %. |
| Rigidité diélectrique en courant alternatif (50/60 Hz pendant 1 min) | 1000 V |
| Résistance aux vibrations | 10 à 55 Hz avec une double amplitude de 1,5 mm pendant 2 heures dans les directions X, Y et Z |
| Résistance aux chocs pendant 3 fois dans les directions X, Y et Z | 500 m/s² |
| Résistance d'isolation minimale (à 500 VDC) | 20 MΩ |
Pourquoi Proax pour Omron E3Z-FRP21?
Proax est le distributeur autorisé de Omron E3Z-FRP21. Nous sommes le plus grand distributeur d'Omron au Canada. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
| Autres noms | E3ZFRP21 |
| Taille de l'emballage | 1 |
