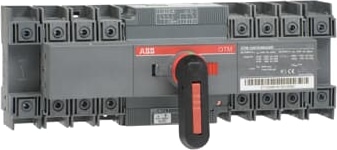

OTM125F4CMA230V
Distributeur OfficielBy ABB
SKU
ABBOTM125F4CMA230V
MPN
1SCA120097R1001
Weight
1.86 kg
Including a handle for manual operation, bolt kit with nut and washers for all terminals and male connectors for control circuits. Types OTM630...2500E_ include a storage clip for the handle and spare fuses.
Spécifications techniques
Circular Value
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
Dimensions
| Produit Largeur Net | 283 mm |
| Produit Hauteur Net | 100 mm |
| Produit Longueur Net | 116 mm |
| Poids net | 1,86 kg |
Technique
| Rated Operational Current AC-21A (Ie) | (380 ... 415 V) 125 A, (500 V) 125 A, (690 V) 125 A |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 125 A, (500 V) 125 A, (690 V) 125 A |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 90 A, (500 V) 70 A, (690 V) 50 A |
| Rated Operational Current AC-31B (Ie) | (380 ... 415 V) 125 A |
| Rated Operational Current AC-33B (Ie) | (380 ... 415 V) 80 A |
| Rated Operational Power AC-23A (Pe) | (380 ... 415 V) 45 kW, (500 V) 45 kW, (690 V) 45 kW |
| Courant thermique conventionnel à l’air libre (Ith) | q = 40 °C 125 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 125 A |
| Tension assignée de tenue aux chocs (Uimp) | 8 kV |
| Tension assignée d’isolement (Ui) | 800 V |
| Tension | 800 V |
| Courant assigné de courte durée admissible (Icw) | for 1 s 2.5 kiloampere rms |
| Motor Operational Voltage | 110 ... 240 V AC/DC |
| Power Loss | 6.3 W |
| Degré de pollution | 3 |
| Handle Color | Noir |
| Handle Type | Direct mounted handle |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Switches Operating Mechanism | Mechanism at the End of the Switch |
| Distance Between Phases | Standard |
| Position of Line Terminals | Top In - Bottom Out, Bottom In - Top Out |
| Mode de fonctionnement | Front operated |
| Type de montage | Fixation de la base |
| Nombre de pôles | 4 |
| Section de câble | 10 ... 70 mm² |
| Indice de protection | Front IP20 |
| Transition Type | Ouvrir |
Environnement
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
