1107578
Distributeur OfficielSKU
PHX1107578
MPN
PT 4/S-QUATTRO/1P
Weight
0.011 kg
Series PT

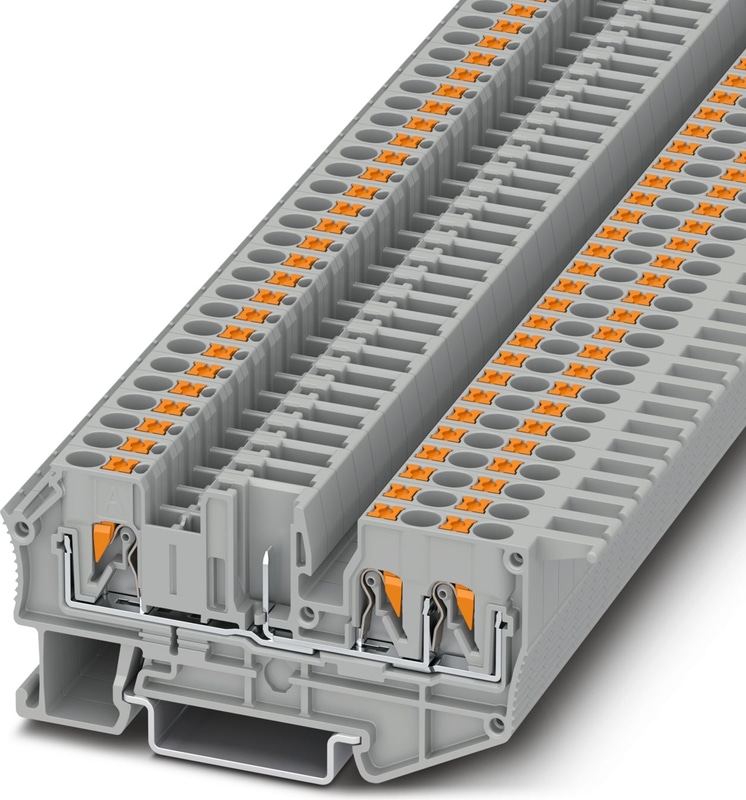

PT 4/S-QUATTRO/1P - Blocs de jonction simple
Blocs de jonction simple, tension nominale: 800 V, intensité nominale: 24 A, Intensité permanente thermique Ith: 24 A, type de raccordement: Raccord Push-in / enfichable, section : 0,14 mm2 - 4 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris
- Les bornes de raccordement Push-in se distinguent, outre les propriétés du système CLIPLINE complete, par un câblage simple et sans outil des conducteurs avec embout ou des conducteurs rigides
- La prise de potentiel enfichable au milieu du bloc de jonction peut être utilisée pour les contrôles et les diagnostics des installations.
- Utilisation au choix de connecteurs COMBI Push-in de 4 mm² (32 A) ou de capots à contact à sertir CP 4 (10 A).
- Utilisation possible de faisceaux de câbles fabriqués de façon automatisée.
- Les accessoires de codage de la série COMBI empêchent les erreurs d'enfichage ou une inversion lors de l'utilisation de plusieurs connecteurs.
- Grande résistance aux vibrations avec accessoires de verrouillage et dispositifs anti-traction optionnels.
- Double ligne de pontage utilisable pour une répartition supplémentaire du potentiel ou d'autres accessoires de contrôle.
PT
La série PT de Phoenix Contact comprend des borniers de passage qui utilisent la technologie de connexion Push-in, offrant des solutions de câblage efficaces et fiables pour diverses applications industrielles. Ces borniers sont conçus pour une insertion directe des conducteurs, améliorant la vitesse d'installation et assurant des connexions sûres.
Spécifications techniques
| Couleur | gris |
| Matériau isolant | PA |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 8 kV |
| Courant de charge maximal | 24 A |
| Courant nominal IN | 24 A |
| Tension nominale UN | 800 V |
| Panneau latéral ouvert | Oui |
| Spécification de l'essai de protection contre les chocs | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protection du dos de la main | garantie |
| Protection des doigts | garantie |
| Résultat de l'essai de surtension | Test réussi |
| Résultat de l'essai de tension de tenue à fréquence industrielle | Test réussi |
| Consigne de tension de tenue de la fréquence d'alimentation | 2 kV |
| Vitesse de rotation de l'essai de flexion | 10 tr/min |
| Essai de flexion | 135 |
| Résultat de l'ajustement serré du support | Test réussi |
| Ajustement serré sur le support | NS 35 |
| Point de consigne | 1 N |
| Exigences, chute de tension | U1 ≤ 6,4 mV (1,6 mV x nombre d'unités de serrage de conducteurs ou d'unités de déconnexion points de contact) U2 ≤ 1,5 x U1. |
| Exigence essai d'élévation de la température | Augmentation de la température ≤ 45 K |
| Note | Le courant de charge maximal ne doit pas être dépassé par le courant total de tous les conducteurs connectés. |
| Résultat de la stabilité en court-circuit | Test réussi |
| Essai de court-circuit sur la section du conducteur | 1,5 mm² |
| Courant de courte durée | 0,18 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (flamme d'aiguille) durée effective | 30 s |
| Oscillation, résultat du test de bruit à large bande | Test réussi |
| Spécification d'essai, oscillation, bruit à large bande | DIN EN 50155 (VDE 0115-200):2018-05 |
| Spectre d'essai | Essai de durée de vie catégorie 1, classe B, montage sur le corps |
| Fréquence des tests | f1 = 5 Hz à f2 = 150 Hz |
| Niveau de TSA | 0,964 (m/s²)²/Hz |
| Accélération | 0.58g |
| Durée du test par axe | 5 h |
| Directives du test | Axes X, Y et Z |
| Résultat de l'essai de choc | Test réussi |
| Forme de choc | Demi-sinus |
| Accélération | 5g |
| Durée du choc | 30 ms |
| Nombre de chocs par direction | 3 |
| Directives du test | Axes X, Y et Z (positif et négatif) |
| Largeur | 6,1 mm |
| Longueur | 84,5 mm |
| Hauteur | 36,8 mm |
| Hauteur NS 35/7,5 | 36,7 mm |
| Hauteur NS 35/15 | 44,4 mm |
| Méthode de connexion | Connexion Push-in / plug |
| Section transversale du conducteur solide min. | 0,14 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 12 |
| Section du conducteur flexible min. | 0,14 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Sections de raccordement directement enfichables | 0,34 mm² 4 mm² |
| Section transversale du conducteur solide min. | 0,34 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Température de fonctionnement | -60 °C (température de fonctionnement maximale, voir courbe de déclassement) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
