1079554
Distributeur OfficielSKU
PHX1079554
MPN
HC-COM-Q08-I-PT-F
Weight
0.036 kg
Series HC-COM-Q

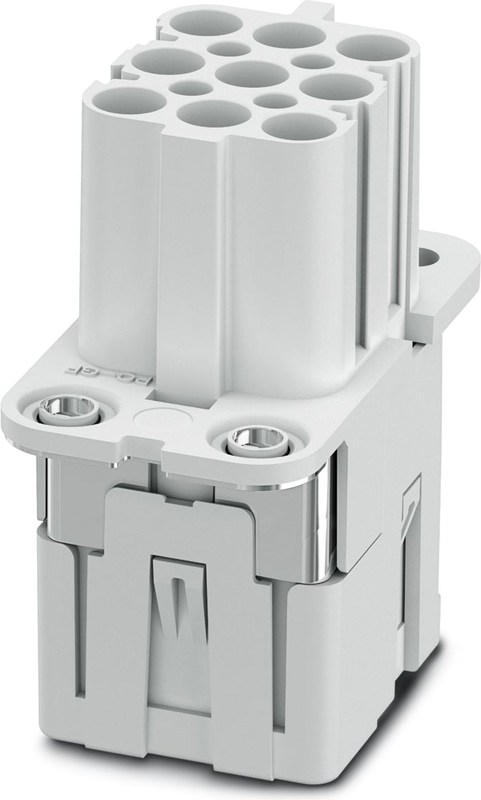

HC-COM-Q08-I-PT-F - Élément de contact
Élément de contact, nombre de pôles: 8+PE, taille: COM, contacts de puissance: 8, contacts de commande: 0, nombre de raccordements par pôle: 1, Connecteur femelle, Raccordement Push-in, 320 V, 16 A, 0,5 mm2 ... 2,5 mm2, application: Puissance
- Installation facile sans outil, même assemblé, grâce à la technologie de raccordement Push-in
- Installation très rapide en comparaison avec les autres technologies de raccordement
- Câblage rapide et facile, en particulier dans les endroits étroits
- Possibilité de câblage automatisé par un robot
- Manipulation et câblage sécurisés grâce à un organe de commande de couleur contrastée
- Résistance aux chocs et aux vibrations selon la norme DIN EN 61373
- Détrompage rapide et économique avec des profilés en plastique
Spécifications techniques
| Note | pour conducteurs souples avec ou sans embouts |
| Note | Les connecteurs ne peuvent être utilisés qu'en l'absence de charge ou de tension. |
| Note | Les conducteurs flexibles peuvent être utilisés sans embout pour autant qu'ils soient conformes à la norme IEC 60228 Classe 1 ... 5. Les fils de litz individuels doivent avoir un diamètre minimal de 0,17 mm. |
| Technologie de connexion | Raccordement par emboîtement |
| Nombre de connexions par position | 1 |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de postes | 8+PE |
| Nombre de contacts de puissance | 8 |
| Nombre de contacts de contrôle | 0 |
| Cycles d'insertion/retrait | ≥ 500 |
| Taille | COM |
| Numérotation des contacts | 1 - 8 |
| Section du conducteur | 0,5 mm² ... 2,5 mm². |
| Section de raccordement AWG | 20 ... 14 |
| Longueur de dénudage du fil individuel | 10 mm (1,5 mm² ... 2,5 mm² circuit de commande) |
| Instructions de montage | Pour garantir une utilisation correcte, l'installation dans un boîtier avec une protection IP54 ou supérieure est requise. |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
| Matériau de contact | Alliage de cuivre |
| Matériau de la surface de contact | Ag |
| Matériau de support de contact | PC |
| Normes/réglementations | PC : Protection contre l'incendie dans les véhicules ferroviaires - ensembles d'exigences R22, R23 et R24 selon DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Tension nominale pour les contacts de puissance | 500 |
| Tension nominale (III/3) | 320 V |
| Tension nominale (III/2) | 500 V |
| Tension de choc nominale | 6 kV |
| Courant nominal | 16 A |
| Normes/réglementations | PC : Protection contre l'incendie dans les véhicules ferroviaires - ensembles d'exigences R22, R23 et R24 selon DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
