Distributeur OfficielSKU
MPN
REL-IR-BL/L-115AC/4X21
Weight
0.031 kg
Series REL-IR-BL-L

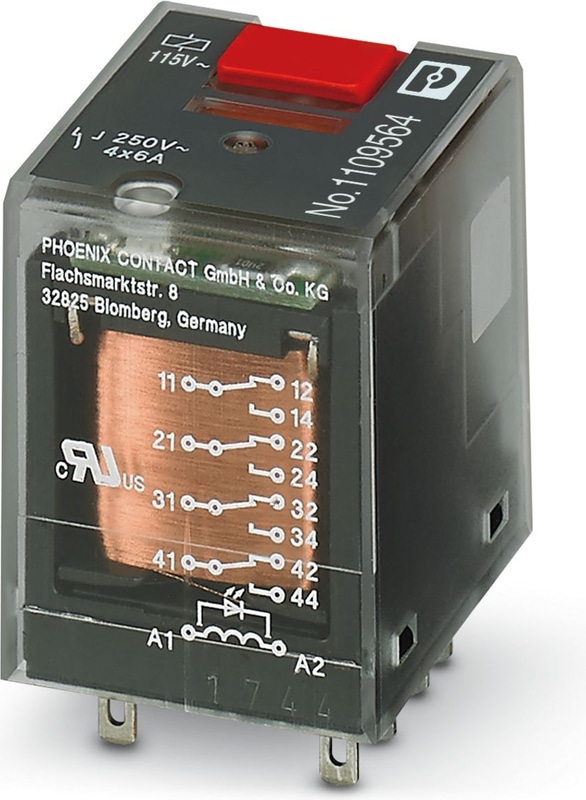

REL-IR-BL/L-115AC/4X21 - Relais individuels
Relais industriel enfichable en version de base avec contacts de puissance, 4 contacts inverseurs, touche de test, DEL d'état, affichage mécanique de position de commutation, tension d'entrée : 115 V AC
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | Ne pas connecter les canaux adjacents à des tensions SELV/ PELV et à des tensions dangereuses au toucher. |
| Type de note | Notes sur le fonctionnement |
| Note | Les sorties ne sont pas adaptées à la commutation de différents conducteurs extérieurs. |
| Type de note | Notes sur le fonctionnement |
| Note | Ne pas utiliser pour séparer les circuits SELV / PELV des autres circuits, car une isolation sûre n'est pas garantie. |
| Largeur | 22,5 mm |
| Hauteur | 28 mm |
| Profondeur | 35,5 mm |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | RT II |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension d'entrée nominale UN | 115 V AC |
| Fréquence du réseau | 50/60 Hz |
| Courant d'entrée typique à UN | 9,2 mA (50 Hz) |
| Temps de réponse typique | 5 ms ... 15 ms |
| Plage de temps de libération typique | 5 ms ... 20 ms |
| Tension de la bobine | 115 V AC |
| Affichage de l'état | LED jaune |
| Résistance de la bobine | 4,8 kΩ ±12 % |
| Type de contact | 4 contacts inverseurs |
| Type de contact de commutation | Contact unique |
| Matériau de contact | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 12 V (10 mA) |
| Courant de commutation min. | 10 mA (12 V) |
| Courant d'appel maximum | 12 A (20 ms, contacts N/O) |
| Limitation du courant continu | 6 A |
| Pouvoir de coupure (charge ohmique) max. | 144 W (24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 130 W (48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 90 W (60 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 66 W (110 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 88 W (220 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 1500 VA (250 V AC) |
| Capacité de commutation min. | 120 mW |
| Tension d'essai | 2,5 kVrms (50 Hz, 1 min., enroulement/contact) |
| Tension d'essai | 2 kVrms (50 Hz, 1 min., contact inverseur/contact inverseur) |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Durée de vie mécanique | 2x 107 cycles |
| Durée de vie électrique | voir le schéma |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Désignation | Distances d'isolement dans l'air et lignes de fuite entre la bobine et le côté contact |
| Normes/réglementations | EN 61810-1 |
| Tension d'isolation nominale | 250 V AC |
| Tension de choc nominale | 5 kV |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
