3244711
Distributeur OfficielSKU
PHX3244711
MPN
G 10/ 5 BD:L1,L2,L3,N,PE
Weight
0.089 kg
Series G

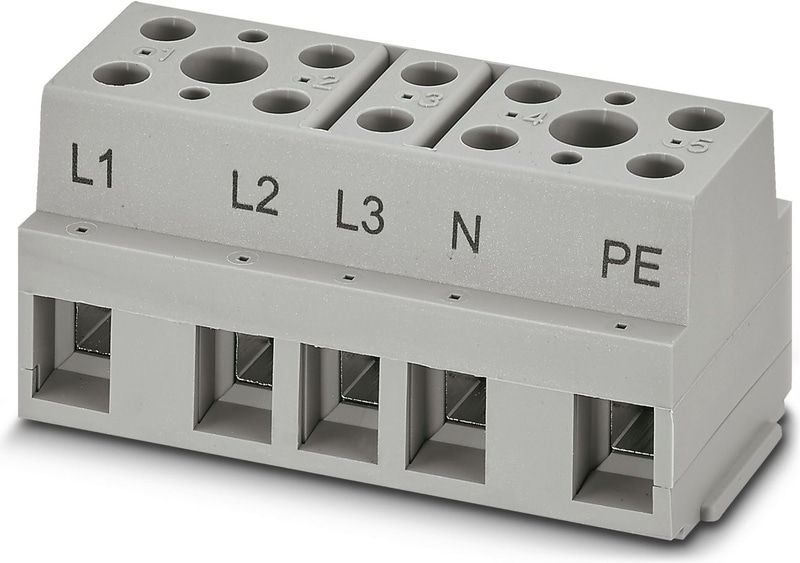

G 10/ 5 BD:L1,L2,L3,N,PE - Bloc de jonction d'appareils
Bloc de jonction d'appareils, tension nominale: 800 V, intensité nominale: 57 A, nombre de connexions: 10, nombre de pôles: 5, type de raccordement: Raccordement vissé, Section de référence: 10 mm2, section : 0,5 mm2 - 16 mm2, type de montage: vissage direct, coloris: gris
- Protection contre tout contact accidentel des doigts
Spécifications techniques
| Nombre de postes | 5 |
| Nombre de lignes | 1 |
| Nombre de connexions | 10 |
| Potentiels | 5 |
| Section nominale | 10 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V2 |
| Type de montage | connexion directe par vis |
| Tension de choc nominale | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 1.82 W |
| Courant de charge maximal | 76 A (avec une section de conducteur de 16 mm²) |
| Courant nominal IN | 57 A |
| Tension nominale UN | 800 V |
| Panneau latéral ouvert | Non |
| Largeur | 68 mm |
| Longueur | 33 mm |
| Hauteur | 31 mm |
| Méthode de connexion | Raccordement à vis |
| Filet de vis | M4 |
| Longueur de dénudage | 12 mm |
| Couple de serrage, min | 1,5 Nm |
| Couple de serrage max | 1,8 Nm |
| Raccordement selon la norme | IEC 60947-7-1 |
| Section transversale du conducteur solide min. | 0,5 mm² |
| Section du conducteur solide max. | 16 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 6 |
| Section du conducteur flexible min. | 0,5 mm² |
| Section du conducteur flexible max. | 10 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 20 |
| Max. Section du conducteur AWG, flexible | 8 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 16 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 16 mm² |
| Jauge cylindrique interne | A3 |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
