Distributeur OfficielSKU
MPN
RBO 10-FE
Weight
0.274 kg
Series RBO

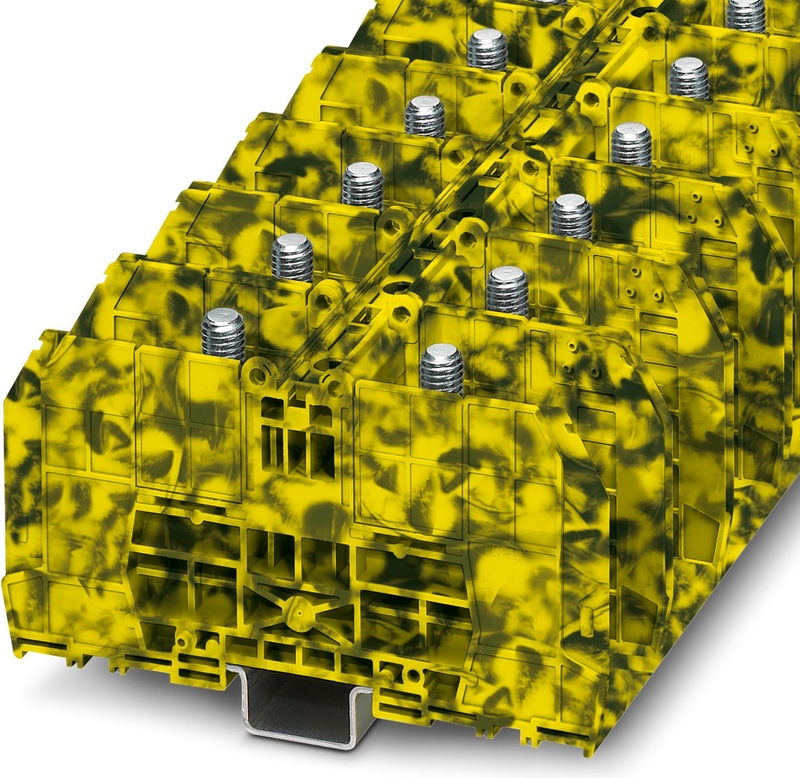

RBO 10-FE - Bloc de jonction à boulon
Bloc de jonction à boulon, tension nominale: 1000 V, intensité nominale: 309 A, nombre de connexions: 2, nombre de pôles: 1, type de raccordement: Raccordement boulonné, 1er étage, Section de référence: 150 mm2, type de montage: NS 35/7,5, NS 35/15, vissage direct, coloris: noir/jaune
- Testé pour applications ferroviaires
Spécifications techniques
| Nombre de postes | 1 |
| Nombre de lignes | 1 |
| Nombre de connexions | 2 |
| Potentiels | 1 |
| Section nominale | 150 mm² |
| Couleur | noir/jaune |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Domaine d'application | Industrie ferroviaire |
| Domaine d'application | Construction de machines |
| Domaine d'application | Ingénierie des installations |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 9.55 W |
| Courant de charge maximal | 309 A (avec une section de conducteur de 150 mm²) |
| Courant nominal IN | 309 A |
| Tension nominale UN | 1000 V |
| Panneau latéral ouvert | Non |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 41 mm |
| Longueur | 144 mm |
| Hauteur NS 35/7,5 | 77 mm |
| Hauteur NS 35/15 | 84,5 mm |
| Pitch | 41 mm |
| Connexion | 1 niveau |
| Méthode de connexion | Raccordement par boulon |
| Filet de vis | M10 |
| Longueur de dénudage | La longueur de dénudage dépend de la spécification fournie par le fabricant de la cosse de câble. |
| Raccordement selon la norme | IEC 60947-7-1 |
| Raccordement de la cosse de câble selon la norme | DIN 46234:1980-03 |
| Section minimale pour la connexion de la cosse de câble | 6 mm² |
| Section maximale pour la connexion de la cosse de câble | 150 mm² |
| Diamètre du trou, min. | 10,5 mm |
| Largeur de la cosse de câble, max. | 30 mm |
| Diamètre du boulon | 10 mm |
| Filet de vis | M10 |
| Couple de serrage, min | 10 Nm |
| Couple de serrage max | 20 Nm |
| Raccordement de la cosse de câble selon la norme | DIN 46235:1983-07 |
| Section minimale pour la connexion de la cosse de câble | 16 mm² |
| Section maximale pour la connexion de la cosse de câble | 150 mm² |
| Diamètre du trou, min. | 10,5 mm |
| Largeur de la cosse de câble, max. | 34 mm |
| Diamètre du boulon | 10 mm |
| Filet de vis | M10 |
| Couple de serrage, min | 10 Nm |
| Couple de serrage max | 20 Nm |
| Raccordement de la cosse de câble selon la norme | DIN 46237:1970-07 |
| Section minimale pour la connexion de la cosse de câble | 6 mm² |
| Section maximale pour la connexion de la cosse de câble | 6 mm² |
| Diamètre du trou, min. | 10,5 mm |
| Largeur de la cosse de câble, max. | 18 mm |
| Diamètre du boulon | 10 mm |
| Filet de vis | M10 |
| Couple de serrage, min | 10 Nm |
| Couple de serrage max | 20 Nm |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
