3071354
Distributeur OfficielSKU
PHX3071354
MPN
UDB 2X35/25 GN
Weight
0.08 kg
Series UDB

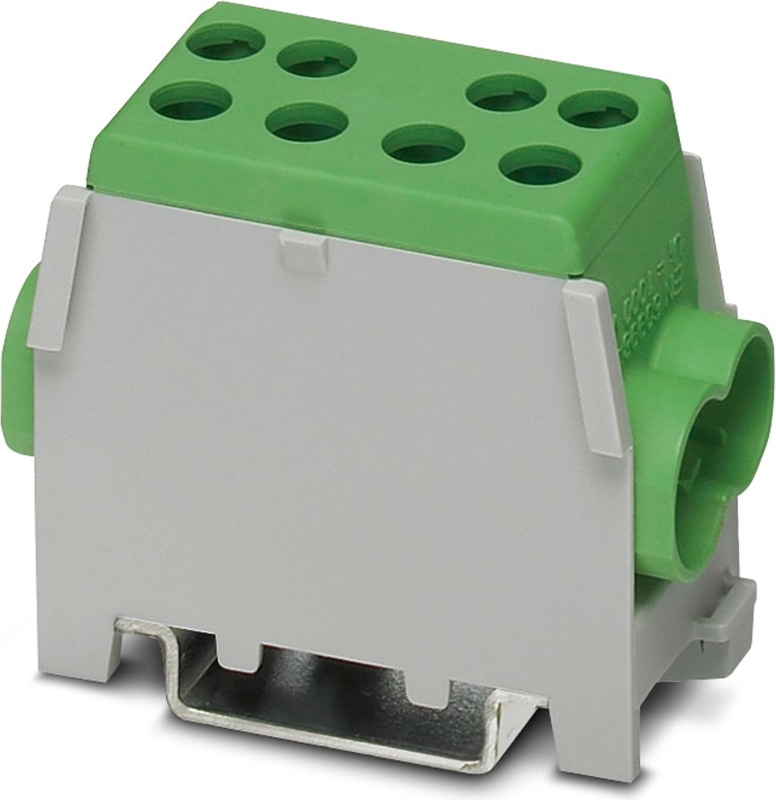

UDB 2X35/25 GN - Borne de dérivation
Borne de dérivation, tension nominale: 400 V, intensité nominale: 125 A, nombre de connexions: 4, nombre de pôles: 1, type de raccordement: Raccordement vissé, 1er étage, Section de référence: 35 mm2, section : 10 mm2 - 35 mm2, Raccordement vissé, 2. Etage, section : 1,5 mm2 - 25 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: vert
- La borne de dérivation est adaptée à une prise de tension simple des principaux câbles d'alimentation
- Conforme à DIN VDE 0603‑2 / EN 60998‑1
Spécifications techniques
| Note | Jusqu'à 3 blocs de jonction alignables |
| Nombre de postes | 1 |
| Nombre de lignes | 1 |
| Nombre de connexions | 4 |
| Potentiels | 1 |
| Section nominale | 35 mm² |
| Couleur | Vert |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 4.06 W |
| Courant de charge maximal | 125 A |
| Courant nominal IN | 125 A |
| Tension nominale UN | 400 V (max. 1000 V) |
| Panneau latéral ouvert | Non |
| Largeur | 27 mm |
| Longueur | 55 mm |
| Hauteur NS 35/7,5 | 46 mm |
| Hauteur NS 35/15 | 53,5 mm |
| Connexion | 1 niveau |
| Méthode de connexion | Raccordement à vis |
| Filet de vis | M6/M8 |
| Longueur de dénudage | 25 mm |
| Couple de serrage max | 4 Nm |
| Raccordement selon la norme | IEC 60998-1 |
| Note | Utiliser des embouts pour les conducteurs toronnés |
| Section transversale du conducteur solide min. | 10 mm² |
| Section du conducteur solide max. | 35 mm² |
| Section du conducteur AWG min. | 8 |
| Section du conducteur AWG max. | 2 |
| Section du conducteur flexible min. | 10 mm² |
| Section du conducteur flexible max. | 25 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 8 |
| Max. Section du conducteur AWG, flexible | 3 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 10 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 25 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 10 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 16 mm² |
| Connexion | 2ème niveau |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 25 mm |
| Raccordement selon la norme | IEC 60998-1 |
| Section transversale du conducteur solide min. | 1,5 mm² |
| Section du conducteur solide max. | 25 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 1,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 16 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 1,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 10 mm² |
| Température de fonctionnement | -60 °C ... 85 °C |
| Température ambiante (stockage/transport) | -25 °C ... 55 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60998-1 |
| Raccordement selon la norme | IEC 60998-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
