3059171
Distributeur OfficielSKU
PHX3059171
MPN
RSC 4-F/4
Weight
0.091 kg
Series RSC

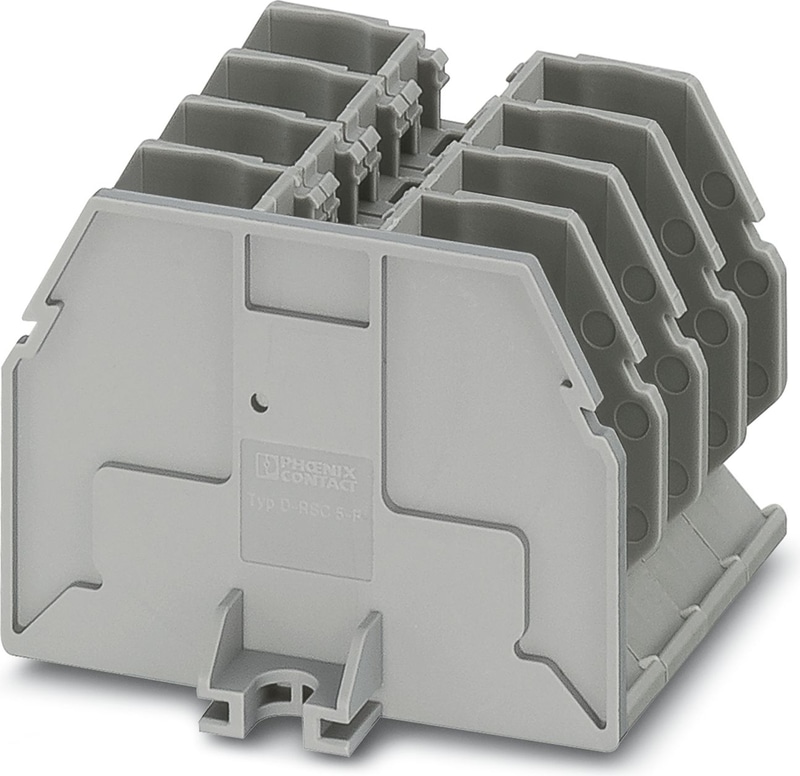

RSC 4-F/4 - Bloc de jonction à boulon
Bloc de jonction de traversée avec connectique à boulon, section : 0,1 - 6 mm2, AWG : 26 - 10, largeur 9 mm, couleur : gris
- Repérage extérieur et central continu de grande ampleur
- Montage sur profilés standard ou directement dans des coffrets de commande
- Raccordement vissé compact de cosses de câbles circulaires et à fourche
- Profil de couverture directement encliquetable sur les bloc de jonction pour protéger les doigts des contacts
- Les écrous et barres conductrices sont bloqués de façon imperdable dans le boîtier isolant.
- Ligne de pontage pour répartition du potentiel avec ponts vissés standard
- La barrette perforée permet des interconnexions transversales, la vis de la barrette jouant alors le rôle d'élément de commutation conducteur.
Spécifications techniques
| Nombre de lignes | 1 |
| Nombre de connexions | 8 |
| Potentiels | 4 |
| Section nominale | 4 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | connexion directe par vis |
| Tension de choc nominale | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 1.02 W |
| Courant de charge maximal | 32 A |
| Courant nominal IN | 32 A |
| Tension nominale UN | 800 V |
| Panneau latéral ouvert | Oui |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 53,8 mm |
| Longueur | 53,3 mm |
| Hauteur | 37 mm |
| Pitch | 9 mm |
| Connexion | 1 niveau |
| Méthode de connexion | Raccordement par boulon |
| Longueur de dénudage | La longueur de dénudage dépend de la spécification fournie par le fabricant de la cosse de câble. |
| Raccordement selon la norme | IEC 60947-7-1 |
| Raccordement de la cosse de câble selon la norme | DIN 46234:1980-03 |
| Section minimale pour la connexion de la cosse de câble | 0,1 mm² |
| Section maximale pour la connexion de la cosse de câble | 6 mm² |
| AWG min | 26 |
| AWG max | 10 |
| Diamètre du trou, min. | 4,3 mm |
| Largeur de la cosse de câble, max. | 8 mm |
| Diamètre du boulon | 4 mm |
| Filet de vis | M4 |
| Couple de serrage, min | 1,2 Nm |
| Couple de serrage max | 1,4 Nm |
| Raccordement de la cosse de câble selon la norme | DIN 46237:1970-07 |
| Section minimale pour la connexion de la cosse de câble | 0,5 mm² |
| Section maximale pour la connexion de la cosse de câble | 2,5 mm² |
| AWG min | 26 |
| AWG max | 10 |
| Diamètre du trou, min. | 4,3 mm |
| Largeur de la cosse de câble, max. | 8 mm |
| Diamètre du boulon | 4 mm |
| Filet de vis | M4 |
| Couple de serrage, min | 1,2 Nm |
| Couple de serrage max | 1,4 Nm |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Tournevis, cruciforme PH, isolé selon VDE, dimensions : PH 2 x 100 mm, manche à deux composants, antidérapant
Le profilé de protection des barrettes est encliqueté directement sur les blocs de jonction des gammes RBO... et RSC.... Longueur : 1 m
Tournevis pour tête fendue, isolé selon VDE, dimensions : 1,0 x 6,5 x 150 mm, manche à deux composants, antidérapant
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argent
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté- Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: blanc
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, similaire à EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard 2,3 mm, coloris: argenté
Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 9 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 9 mm
Ruban de repérage ZB, plat, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: bloccaggio, pour bloc de jonction au pas de : 9 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 9 mm
Butée à montage rapide, pour rail DIN NS 35/7,5 ou NS 35/15, avec possibilité de repérage, largeur : 9,5 mm, coloris : gris
Butée de montage rapide, pour rail DIN NS 35/7,5 ou rail DIN NS 35/15, avec possibilité de repérage et emplacement pour FBS...5, FBS...6, KSS 5, KSS 6, largeur : 5,15 mm, coloris : gris
Butée, pour arrêter les bloc de jonction à deux et trois étages, largeur : 10 mm, coloris : gris
