3050426
Distributeur OfficielSKU
PHX3050426
MPN
QTTCBS 1,5 OG
Weight
0.014 kg
Series QTTCBS

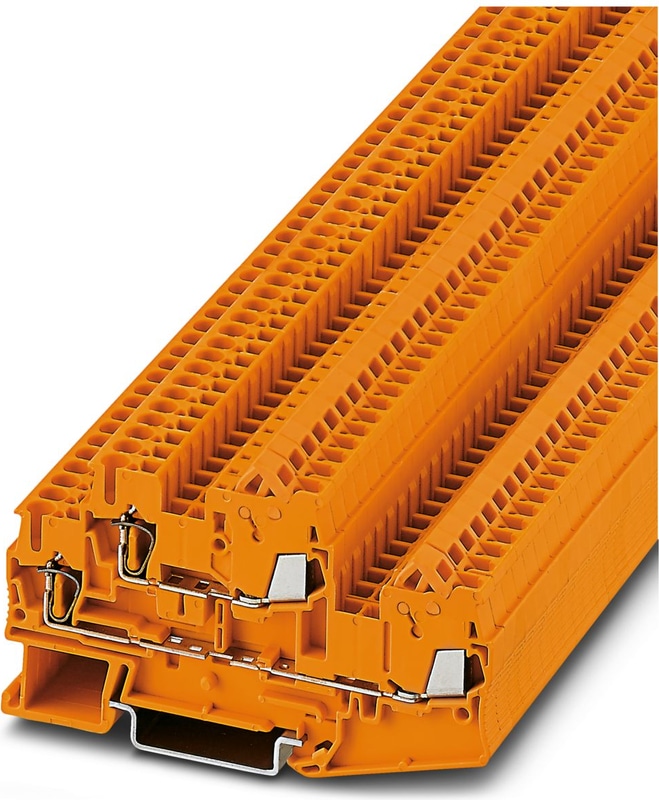

QTTCBS 1,5 OG - Blocs de jonction simple
Blocs de jonction simple, tension nominale: 500 V, intensité nominale: 17,5 A, 1er étage, type de raccordement: Raccordement rapide, Section de référence: 1,5 mm2, section: 0,25 mm2 - 1,5 mm2, type de raccordement: Raccordement à ressort, Section de référence: 1,5 mm2, section: 0,08 mm2 - 4 mm2, montage: NS 35/7,5, NS 35/15, coloris: orange
Spécifications techniques
| Nombre de lignes | 2 |
| Nombre de connexions | 4 |
| Section nominale | 1,5 mm² |
| Couleur | Orange |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Tension de choc nominale | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 0.56 W |
| Méthode de connexion | Connexion rapide |
| Raccordement selon la norme | IEC 60947-7-1 |
| Courant de charge maximal | 17,5 A (avec une section de conducteur de 1,5 mm²) |
| Courant nominal IN | 17.5 A |
| Tension nominale UN | 500 V |
| Méthode de connexion | Connexion à ressort |
| Raccordement selon la norme | IEC 60947-7-1 |
| Courant de charge maximal | 17,5 A (avec une section de conducteur de 1,5 mm²) |
| Courant nominal IN | 17.5 A |
| Tension nominale UN | 500 V |
| Panneau latéral ouvert | Oui |
| Largeur | 5,2 mm |
| Longueur | 88,2 mm |
| Hauteur NS 35/7,5 | 49,9 mm |
| Hauteur NS 35/15 | 57,4 mm |
| Largeur du couvercle d'extrémité | 2,2 mm |
| Méthode de connexion | Connexion rapide |
| Raccordement selon la norme | IEC 60947-7-1 |
| Diamètre maximal du fil, isolation comprise | 3 mm |
| Section transversale du conducteur solide min. | 0,25 mm² |
| Section du conducteur solide max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Section du conducteur flexible min. | 0,25 mm² |
| Section du conducteur flexible max. | 1,5 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 24 |
| Max. Section du conducteur AWG, flexible | 16 |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 1,5 mm² |
| Section des câbles de capteurs, min. | 0,25 mm² |
| Section des câbles de capteurs, max. | 0,34 mm² |
| Matériau d'isolation du fil | PVC / PE |
| Méthode de connexion | Connexion à ressort |
| Raccordement selon la norme | IEC 60947-7-1 |
| Longueur de dénudage | 10 mm |
| Section transversale du conducteur solide min. | 0,08 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur AWG min. | 28 |
| Section du conducteur AWG max. | 12 |
| Section du conducteur flexible min. | 0,08 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 0,5 mm² |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Outil de déverrouillage, pour blocs de jonction ST, s'utilise aussi comme tournevis pour tête fendue, dimensions : 0,6 x 3,5 x 100 mm, manche à deux composants, antidérapant
Fiches de composants, avec résistance de 47 kOhm pour la surveillance de la rupture de fil, pas: 5,2 mm, profondeur: 34,8 mm, largeur: 4,1 mm, hauteur: 8,9 mm, nombre de pôles: 2, coloris: noir
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argent
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté- Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: blanc
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, similaire à EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard 2,3 mm, coloris: argenté
Ruban de repérage ZB, plat, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 5 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 5,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression longitudinale: nombres pairs croissants 2 ... 20, 22 ... 40, etc. jusqu'à 82 ... 100, type de montage: encliqueter, pour bloc de jonction au pas de : 5 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 5,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression longitudinale: numérotation impaire 1-19, 21-39, etc. jusqu'à 81-99, type de montage: encliqueter, pour bloc de jonction au pas de : 5 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 5,15 mm, largeur du champ de texte: 5,15 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: bloccaggio, pour bloc de jonction au pas de : 5,2 mm, Nombre d'étiquettes: 96, hauteur du champ de texte: 5,1 mm, largeur du champ de texte: 4,6 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: encliqueter, pour bloc de jonction au pas de : 5,2 mm, Nombre d'étiquettes: 72, hauteur du champ de texte: 4,7 mm, largeur du champ de texte: 4,4 mm
Plaque d'écartement, profondeur: 29 mm, largeur: 5,2 mm, hauteur: 22,4 mm, nombre de pôles: 1, coloris: rouge
Butée à montage rapide, pour rail DIN NS 35/7,5 ou NS 35/15, avec possibilité de repérage, largeur : 9,5 mm, coloris : gris
Butée de montage rapide, pour rail DIN NS 35/7,5 ou rail DIN NS 35/15, avec possibilité de repérage et emplacement pour FBS...5, FBS...6, KSS 5, KSS 6, largeur : 5,15 mm, coloris : gris
Butée, pour arrêter les bloc de jonction à deux et trois étages, largeur : 10 mm, coloris : gris
Pourquoi Proax pour Phoenix Contact 3050426?
Proax est le distributeur autorisé de Phoenix Contact 3050426. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 50 |
