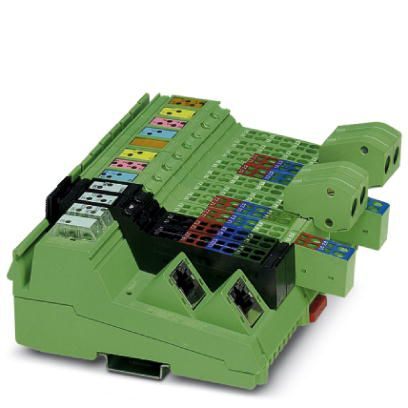

Bus coupler - ILB S3 24 DI8 DO4 AO2 INC-IN2
Sercos III module in Inline block design for position regulation or control of two drive axis allows a variable frequency drive (with +/-10-V signal), a position encoder (with incremental signal) and relevant limit switch or home position switch for each axis
- Probe function
- Position controller
- Speed controller
- Homing
- Point-to-point positioning controller
- Cam controller
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Largeur | 156 mm |
| Hauteur | 141 mm |
| Profondeur | 57 mm |
| Note sur les dimensions | Spécifications des connecteurs |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité admissible (fonctionnement) | max. 85 % (sans condensation) |
| Pression d'air (fonctionnement) | 80 kPa ... 108 kPa (jusqu'à 2000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (jusqu'à 3500 m au-dessus du niveau de la mer) |
| Degré de protection | IP20 |
| Type de montage | Rail DIN |
| Poids net | 405 g |
| Note sur les spécifications de poids | avec connecteurs |
| Messages de diagnostic | Court-circuit ou surcharge des sorties numériques Message dans le registre de diagnostic |
| Messages de diagnostic | Court-circuit, alimentation du capteur Message dans le registre de diagnostic |
| Messages de diagnostic | Sous-tension Alimentation des capteurs Message dans le registre de diagnostic |
| Type de montage | NS 35/7,5 |
| Désignation | Sercos |
| Nombre | 2 |
| Méthode de connexion | Prise RJ45 |
| Vitesse de transmission | 100 Mbps |
| Physique de la transmission | Cuivre |
| Nom de l'entrée | Entrées numériques |
| Méthode de connexion | Connexion à ressort |
| Technologie de connexion | 2, 3 conducteurs |
| Nombre d'entrées | 8 |
| Circuit de protection | Protection contre les courts-circuits, protection contre les surcharges de l'alimentation du capteur |
| Tension d'entrée nominale UIN | 24 V DC |
| Plage de tension d'entrée Signal "0 | -30 V DC ... 5 V DC |
| Plage de tension d'entrée Signal "1 | 15 V DC ... 30 V DC |
| Plage de tension d'entrée | -30 V DC ... 30 V DC |
| Nom de la sortie | Sorties numériques |
| Nombre de sorties | 4 |
| Méthode de connexion | Connexion à ressort |
| Technologie de connexion | 2 conducteurs |
| Circuit de protection | Protection contre les courts-circuits et les surcharges |
| Tension de sortie | 24 V DC |
| Courant de sortie par canal | 500 mA |
| Courant de sortie de l'appareil | 2 A |
| Charge nominale, inductive | 12 VA (1,2 H, 50 Ω) |
| Charge nominale, lampe | 12 W |
| Charge nominale, ohmique | 12 W (48 Ω) |
| Comportement en cas de surcharge | Redémarrage automatique |
| Comportement en cas de surcharge inductive | La sortie peut être détruite |
| Résistance de la tension inverse aux impulsions courtes | Résistance à la tension inverse |
| Nombre de sorties | 2 |
| Technologie de connexion | 2 conducteurs |
| Résolution du convertisseur D/A | 10 bits |
| Type de protection | Protection contre les courts-circuits et les surcharges |
| Signal de sortie en tension | -10 V ... 10 V |
| Désignation | Alimentation de la tension logique UL |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Consommation de courant | typ. 750 mA |
| Consommation de courant | max. 950 mA |
| Désignation | Alimentation du capteur US1 |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Unité d'alimentation | max. 8 A |
| Consommation de courant | max. 1 A |
| Désignation | Alimentation du capteur US2 |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Unité d'alimentation | max. 8 A |
| Consommation de courant | max. 1 A |
| Désignation | Alimentation de l'actionneur UA1 |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Unité d'alimentation | max. 8 A |
| Consommation de courant | max. 2 A |
| Désignation | Alimentation de l'actionneur UA2 |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Unité d'alimentation | max. 8 A |
| Consommation de courant | max. 2 A |
| Nom de l'entrée | Entrée codeur, 2 signaux rectangulaires avec décalage de 90 degrés |
| Description de l'entrée | Détection de position avec un signal incrémental provenant d'un codeur rotatif/linéaire |
| Nombre d'entrées | 2 |
| Fréquence d'entrée | à 300 kHz |
| Tension d'alimentation du codeur | 24 V |
| Courant d'alimentation du codeur | 250 mA (protection contre les courts-circuits et les surcharges) |
| Émissions sonores | Environnement industriel |
| Essais mécaniques | Résistance aux vibrations selon EN 60068-2-6/IEC 60068-2-6 5g |
| Essais mécaniques | Chocs selon EN 60068-2-27/IEC 60068-2-27 25g |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
