Distributeur OfficielSKU
MPN
FB-MUX/HS/DIO-NAM/PA
Weight
0.185 kg

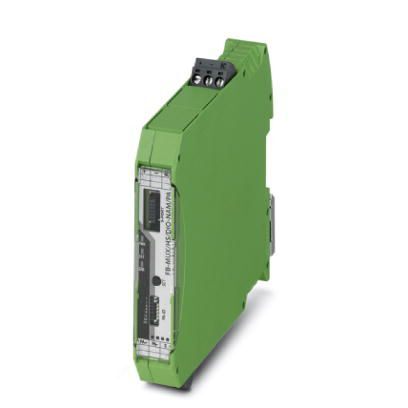

FB-MUX/HS/DIO-NAM/PA - Multiplexeur
La station de tête FB-MUX/HS/DIO-NAM/PA peut être utilisée avec jusqu'à trois modules d'entrée TOR NAMUR à 4 canaux (RAD-NAM4-IFS) et deux modules de sortie TOR à 4 canaux (RAD-DOR4-IFS). Il est possible d'utiliser cette configuration comme solution de coupleur de vanne pour ouvrir, fermer et surveiller la position d'une vanne.
- UL Listed
- Adapté aux zones ATEX 2
- Evolutive conformément aux exigences de l'application
- Cinq têtes de station spécifiques aux applications assurent une implémentation aisée sur le terrain
- Intégration aisée dans le système hôte, réalisée par fichier de données EDD, GSD ou DTM
- IECEx CoC
- Ne nécessite aucun logiciel grâce à une tête de station préconfigurée.
- Raccordement de tous les signaux d'E/S avec des câbles PROFIBUS PA standard
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Restriction de l'utilisation | L'utilisation dans des zones potentiellement explosives n'est pas autorisée en Chine. |
| Largeur | 17,5 mm |
| Hauteur | 114,5 mm |
| Profondeur | 99 mm |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude maximale | < 2000 m |
| Humidité admissible (fonctionnement) | 20 % ... 95 % (sans condensation) |
| Tension nominale de sortie | 24 V DC |
| Plage de tension de sortie nominale | 9 V DC ... 32 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30,5 V DC |
| Consommation de courant maximale | 50 mA (à 24 V DC, à 25°C) |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Matériau du boîtier | PA 6.6-FR |
| ATEX | IBExU 17ATEXB011X ; II 3 G ; Ex ec IIC T4 Gc |
| IECEx | IECEx IBE 17.0029X ; Ex ec IIC T4 Gc |
| UL, USA / Canada | Classe I, Div. 2, Groupes A, B, C, D T4 Classe I, Zone 2, AEx ec IIC T4, Ex ec IIC T4 Gc X |
| REACh SVHC | Plomb 7439-92-1 |
Accessories
Radioline - Module d'extension d'E/S, module d'entrée numérique NAMUR à 4 canaux destiné à être utilisé dans les systèmes d'E/S Radioline et PROFIBUS PA MUX. Conforme aux exigences de la norme NAMU EN 60947-5-6 relative aux détecteurs de proximité et communique avec les têtes de station des systèmes Radioline et le FB-MUX/HS...PA via le connecteur monté sur le rail DIN. Ce module est doté d'une isolation galvanique canal à canal.
Pourquoi Proax pour Phoenix Contact 2316270?
Proax est le distributeur autorisé de Phoenix Contact 2316270. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 1 |
Recommandé
La station de tête FB-MUX/HS/DI24/PA peut être utilisée avec jusqu'à six modules d'entrées TOR à 4 canaux (RAD-DI4-IFS), six modules d'entrées TOR NAMUR à 4 canaux (RAD-NAM4-IFS), trois modules d'entrées TOR à 8 canaux (RAD-DI8-IFS) ou une combinaison quelconque de modules pour jusqu'à 24 canaux au total. Cette configuration peut être utilisée comme solution d'entrées TOR avec une intensité élevée.
La tête de station FB-MUX/HS/DAIO/PA est utilisable avec jusqu'à trois modules E/S TOR-analogiques à 6 canaux (RAD-DAIO6-IFS). Cette configuration est utilisable comme solution combinée d'E/S TOR et analogiques.
La tête de station FB-MUX/HS/AIOTEMP/PA peut être utilisée en combinaison avec jusqu'à trois modules d'entrée analogique à 4 canaux (RAD-AI4-IFS) ou trois capteurs de température PT100 à 4 canaux (RAD-PT100-4-IFS) et deux modules de sortie analogique à 4 canaux (RAD-AO4-IFS). Cette configuration peut être utilisée comme solution d'entrée/de sortie analogique ainsi que pour réguler la température.
La tête de station FB-MUX/HS/AI/PA peut être utilisée en combinaison avec jusqu'à cinq modules d'entrée analogique à 4 canaux (RAD-AI4-IFS), cinq capteurs de température PT100 à 4 canaux (PT100-4-IFS), ou bien avec une combinaison quelconque de modules pour un total de jusqu'à 20 canaux. Cette configuration peut être utilisée comme solution d'entrée analogique ainsi que pour réguler la température.
