1623511
Distributeur OfficielSKU
PHX1623511
MPN
EV-GBG3K-1AC32A-5,0M6,0ESBK01
Weight
2.06 kg

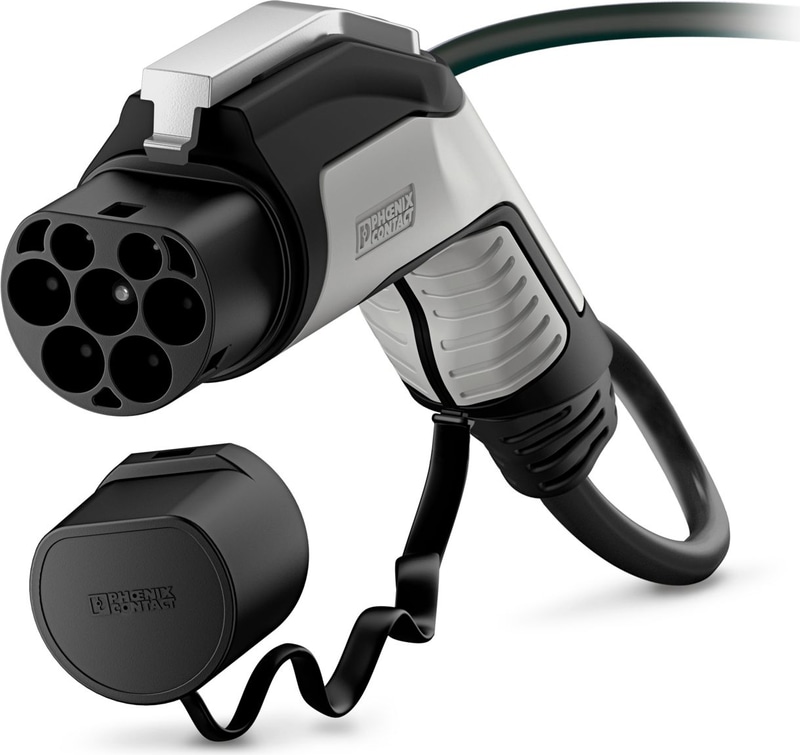

EV-GBG3K-1AC32A-5,0M6,0ESBK01 - Câbles de charge AC
CHARX connect comfort, GB/T, Câble de charge AC, avec connecteur de charge côté véhicule et extrémité de câble libre, avec cache de protection, avec possibilité de verrouillage pour cadenas, pour la charge en courant alternatif (AC) des véhicules électriques (EV) à prise GB/T côté véhicule, 32 A / 440 V (AC), boîtiers: noir, gris, Logo PHOENIX CONTACT, câble: 5 m, noir, droit, GB/T 20234.2-2015, GB/T 18487.1-2015
- Gamme de produits complète
- Récompensés trois fois pour leur maniement pratique grâce à leur design ergonomique
- Sur demande avec votre logo - pour une image de marque cohérente de votre station de recharge
- Protection efficace contre toute pénétration d'eau grâce à une étanchéité longitudinale
- Conception et production conformes aux normes de l'industrie automobile IATF 16949 et ISO 9001
- Testé selon les normes automobiles LV124, LV214 et LV215-2
- Contrôlé selon les exigences EV Ready 37
Spécifications techniques
| Type | Câble de chargement CA |
| Type | avec connecteur de chargement du véhicule et extrémité ouverte du câble |
| Type | avec capuchon de protection |
| Type | Couleur du boîtier noir-gris |
| Type | avec possibilité de verrouillage pour cadenas |
| Application | Pour charger les véhicules électriques (VE) en courant alternatif (CA) via les prises de charge des véhicules GB/T |
| Application | pour l'installation de stations de recharge pour l'électromobilité (EVSE) |
| Logo apposé | "Logo "PHOENIX CONTACT |
| Conception | C-Line |
| Normes/réglementations | GB/T 20234.2-2015 |
| Normes/réglementations | GB/T 18487.1-2015 |
| Norme de charge | GB/T |
| Mode de chargement | Mode 3, cas C |
| Hauteur | 151,3 mm (connecteur de chargement du véhicule) |
| Largeur | 58 mm (connecteur de chargement du véhicule) |
| Profondeur | 238,7 mm (connecteur de chargement du véhicule) |
| Longueur du conducteur | 5 m |
| Longueur de dénudage | 70 mm ±5 mm |
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude maximale | 5000 m (au-dessus du niveau de la mer) |
| Degré de protection | IP55 (enfiché ; lorsque l'appareil est enfiché et prêt à fonctionner, le degré de protection n'est garanti que si les deux composants enfichés sont des produits d'origine de Phoenix Contact ou des produits appropriés conformes aux normes) |
| Degré de protection | IP54 (capuchon de protection) |
| Puissance de charge (fonctionnement nominal) | 8 kW |
| Nombre de phases | 1 |
| Nombre de contacts de puissance | 3 (L, N, PE) |
| Courant nominal des contacts de puissance | 32 A |
| Tension nominale pour les contacts de puissance | 250 V |
| Nombre de contacts de signalisation | 2 (CP, CC) |
| Courant nominal pour les contacts de signalisation | 2 A |
| Tension nominale pour les contacts de signalisation | 30 V AC |
| Type de transmission du signal | Modulation de largeur d'impulsion |
| Note sur la méthode de connexion | Connexion sertie, ne peut être déconnectée |
| Codage des résistances | 220 Ω + 3,.3 kΩ (actionné par levier) |
| Codage des résistances | 220 Ω (levier non actionné) |
| Cycles d'insertion/retrait | > 10000 |
| Force d'insertion | < 100 N |
| Force de retrait | < 100 N |
| Ligne de conception | C-Line |
| Couleur du boîtier | Noir |
| Couleur de la face d'accouplement | Noir |
| Zone de poignée en couleur | gris |
| Couleur de l'élément d'actionnement | Argent |
| Capuchon de protection de couleur | Noir |
| Variations de la clientèle | sur demande |
| Matériau du boîtier | Plastique |
| Zone de manipulation des matériaux | Plastique souple |
| Matériau du levier d'actionnement | Métal |
| Capuchon de protection du matériel | Plastique souple |
| Matériau face d'accouplement | Plastique |
| Surface matérielle des contacts | Ag |
| Structure du câble | 3 x 6.0 mm² + 1 x 0.5 mm² |
| Normes/réglementations en matière de câblage | prEN 50620 / DIN EN 50620 |
| Classe de câblage | Classe 5 |
| Certifications de câblage | VDE |
| Diamètre du câble externe | 12,8 mm ±0,4 mm |
| Type de conducteur | Droit |
| Résistance du câble | ≤ 0,0033 Ω/m (sur la base d'un noyau de puissance, à une température ambiante de 20°C). |
| Gaine extérieure, matériau | TPE-U |
| Gaine externe, couleur | Noir |
| Rayon de courbure minimal | 96 mm (7,5 x diamètre) |
| Poids du câble | max. 305 kg/km |
| Type de verrouillage | Option de verrouillage du levier d'actionnement avec un verrou en U de 4 mm |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 10 ; |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
