Q 1,5/4A10/24-M20KU-ESA BK PE - Traversée de paroi

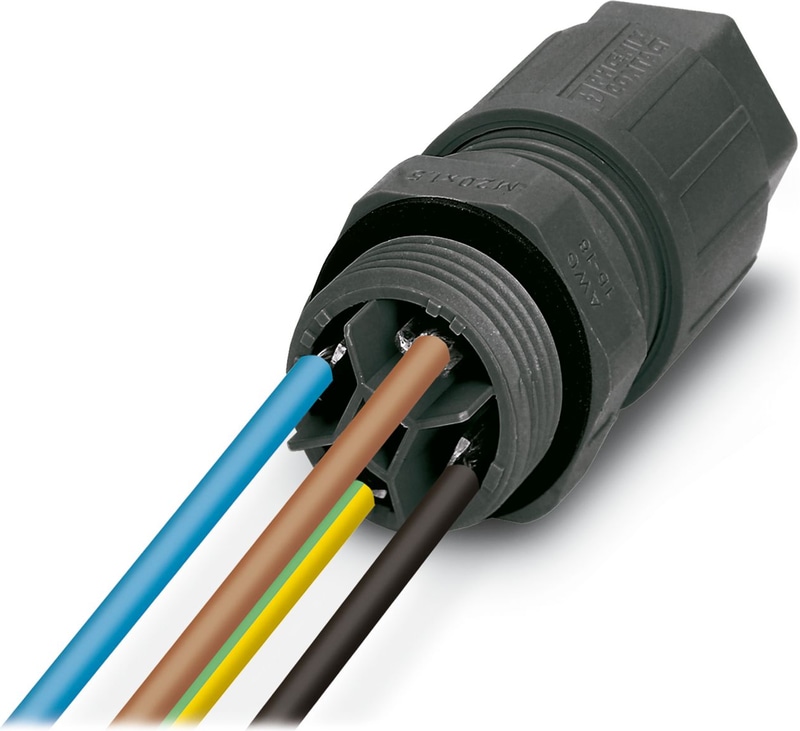

Traversée de paroi, avec sortie pour fils 1,5 mm2 et cordon de 0,1 m, filetage de connexion : M20, 4 pôles
- Innovant et économique en temps - le raccordement rapide QUICKON pour économiser jusqu'à 80 % du temps lors du raccordement sur place
- Grande robustesse : boîtiers disponibles avec des indices de protection IP65/IP67 pour une plage d'utilisation étendue
- Raccordement sécurisé par détrompage mécanique, pour éviter les erreurs d'enfichage et pour la protection contre les contacts avec les doigts selon DIN EN 0105
- Rationalité - avec l'utilisation de traversées de paroi rend inutile l'ouverture des appareils pour le raccordement des câbles
Spécifications techniques
| Connexion | Si le conducteur est reconnecté, il doit être coupé au-dessus du dernier point de contact. Les composants QUICKON ne doivent être utilisés qu'à vide. |
| Longueur du câble | 0.1 m |
| Couleur | Noir |
| Technologie de connexion | Connexion QUICKON |
| Méthode de connexion | Fils de litz simples de 10 cm de long ; 1,5 mm². |
| Note sur la méthode de connexion interne | Pos. 1 : noir ; pos. 2 : brun ; pos. 3 : bleu ; pos. 4 : vert/jaune |
| Nombre de postes | 4 |
| Taille de la clé, écrou-union | 19 mm |
| Couple de serrage, écrou-raccord | 3 Nm |
| Taille de la clé, support de contact | 24 mm |
| Couple de serrage support de contact | 4,5 Nm |
| Couple de serrage, contre-écrou | 4,5 Nm |
| Nombre de connexions | 4 |
| Section du conducteur flexible min. | 0,75 mm² |
| Section du conducteur flexible max. | 1,5 mm² |
| Section transversale du conducteur solide min. | 0,75 mm² |
| Section du conducteur solide max. | 1 mm² |
| Section du conducteur AWG min. | 18 |
| Section du conducteur AWG max. | 16 |
| Structure des brins individuels selon VDE 0295 / plus petit diamètre de fil | VDE 0295 classe 1 à 6/min. 0,15 mm |
| Matériau d'isolation du fil | PVC / PE |
| Diamètre du fil, isolation comprise | >= 1,8 mm ... 3 mm |
| Diamètre du câble externe | 6 mm ... 12 mm |
| Longueur de dénudage de la gaine | 40 mm |
| Marquage de position | 1, 2, 3, 4 |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (fonctionnement) | -25 °C ... 50 °C |
| Température lorsque le conducteur est connecté | -5 °C ... 50 °C |
| Courant nominal IN | 17.5 A |
| Tension nominale UN | 500 V AC |
| Tension nominale UN | 500 V DC |
| Courant nominal | 15 A |
| Tension nominale (III/3) | 500 V |
| Tension nominale (III/2) | 800 V (avec manchon isolant) |
| Tension nominale (II/2) | 1000 V (avec manchon isolant) |
| Tension de choc nominale (III/3) | 6 kV |
| Tension de choc nominale (III/2) | 6 kV |
| Tension de choc nominale (II/2) | 6 kV |
| Connectivité QUICKON | max. 10 (si le conducteur est connecté plus d'une fois, il peut être nécessaire de remplacer le joint et le capuchon). |
| PC QUICKON Type de filetage | M20 |
| Catégorie d'impact | 3 |
| Catégorie d'impact du choc | IK07 |
| Matériau de contact | CuZn |
| Matériau de la surface de contact | étamé |
| Matériau de support de contact | PA |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Catégorie d'impact du choc | IK07 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
