SKU
MPN
SAC- 5,0/0,2-116/2XB-1L-Z
Weight
0.365 kg

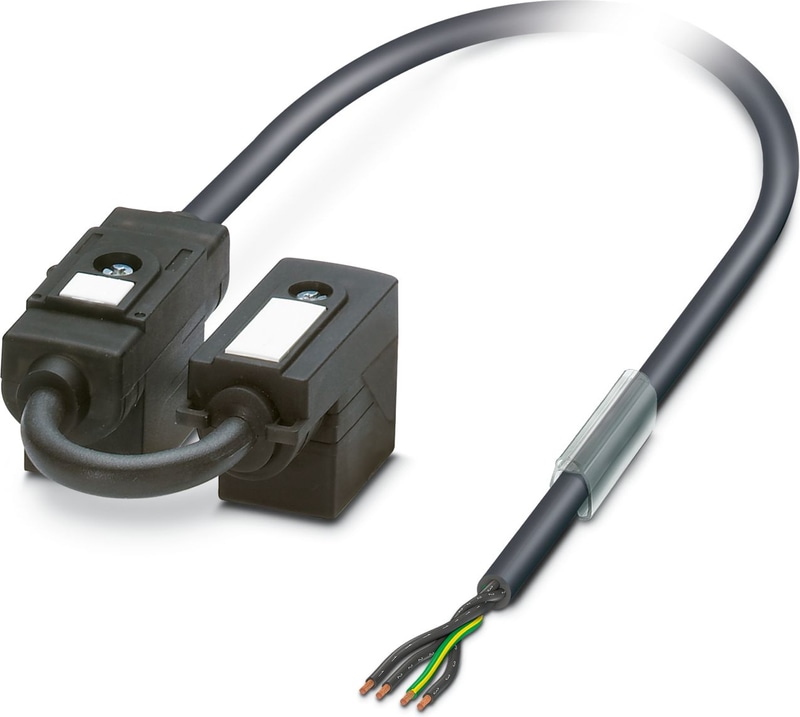

SAC- 5,0/0,2-116/2XB-1L-Z - Câble connecteur électrovanne double
Câble connecteur électrovanne double, 4-pôles, PUR/PVC, noir, extrémité libre, sur Connecteur de vanne B (10 mm), avec 1 LED, Câblage: Diode zéner et Connecteur de vanne B (10 mm), avec 1 LED, Câblage: Diode zéner, longueur de câble: 5 m, écart entre connecteurs pour électrovanne: 0,2 m
- Simplicité et sécurité : composants enfichables contrôlés électriquement à 100 %
- Rationalisation : commande de vannes à l'aide de deux raccordements via un seul câble de raccordement
- Convivialité : disponibilité accrue des machines grâce au diagnostic rapide et facile
Spécifications techniques
Longueur du câble | 5 m |
Distance du connecteur de soupape | 0.2 m |
Connecteur de valve à vis centrale | M3 x 29 |
Température ambiante (fonctionnement) | -25 °C ... 85 °C (bouchon de vanne) |
Température ambiante (fonctionnement) | -25 °C ... 85 °C (bouchon de vanne) |
Degré de protection | IP65 |
Degré de protection | IP67 |
Courant nominal à 40°C | 4 A |
Tension nominale | 24 V AC |
Tension nominale | 24 V DC |
Nombre de postes | 4 |
Résistance de l'isolation | ≥ 100 MΩ |
Normes/réglementations | Connecteur de vanne EN 175301-803 |
Affichage de l'état | 1 LED |
Circuit de protection/composant | Diode Z |
Puissance d'impulsion Wmax | 40 W (pour une impulsion rectangulaire de 100 µs) |
Tension aux bornes | 70 V (à un courant constant de 2 mA) |
Tension inverse | 50 V |
Catégorie de surtension | II |
Degré de pollution | 3 |
Cycles d'insertion/retrait | 50 |
Couple | 0,6 Nm |
Indice d'inflammabilité selon UL 94 | HB |
Matériau de contact du clapet de vanne | CuSn |
Matériau de la surface de contact du clapet | Sn |
Matériau de l'insert de contact du clapet | PA 6.6 |
Boîtier du matériau Clapet de vanne | TPU |
Matériau d'étanchéité | TPU (moulé par scellement) |
Normes/spécifications | Connecteur de vanne EN 175301-803 |
Type de câble | PUR/PVC, 0,75 mm², noir |
Type de câble (abréviation) | 116 |
Abréviation de câble | LiYY11Y-HF |
Style UL AWM | 20549 |
Section du conducteur | 4x 0,75 mm² |
AWG Ligne de signal | 18 |
Structure du conducteur Ligne de signal | 24x 0,20 mm |
Diamètre de l'âme, isolation comprise | 1,7 mm ±0,05 mm |
Couleurs des fils | Noir 1, noir 2, noir 3, vert/jaune |
Torsion générale | 4 fils, torsadés |
Diamètre extérieur du câble D | 6,3 mm ±0,2 mm |
Rayon de courbure le plus faible, installation fixe | 63 mm |
Gaine externe, couleur | Noir |
Gaine extérieure, matériau | PUR |
Matériau, gaine intérieure | PVC |
Matériau isolation du conducteur | PVC |
Matériau du conducteur | Fils de cuivre nus |
Résistance de l'isolation | ≥ 20 MΩ*km |
Résistance du conducteur | 26 Ω/km (à 20 °C) |
Tension nominale, câble | 300 V |
Tension d'essai, câble | 1200 V |
Résistance à la flamme | selon DIN VDE 0482 |
Résistance à la flamme | Conformément à la norme DIN EN 50265-2-1 |
Résistance à la flamme | conformément à UL FT-2 |
Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, installation fixe) |
Température ambiante (fonctionnement) | -5 °C ... 80 °C (câble, installation flexible) |
Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
